什么是MIMO
多進多出（multiple input multiple output，MIMO）是為極大地提高信道容量，在發送端和接收端都使用多根天線，在收發之間構成多個信道的天線系統。
多進多出是一種相當復雜的天線分集技術。多徑效應會影響信號質量，因此傳統的天線系統都在如何消除多徑效應上動腦筋。而MIMO系統正好相反，它利用多徑效應來改善通信質量。在MIMO系統中，收發雙方使用多副可以同時工作的天線進行通信。MIMO系統通常采用復雜的信號處理技術來顯著增強可靠性、傳輸范圍和吞吐量。發射機采用這些技術同時發送多路射頻信號，接收機再從這些信號中將數據恢復出來。
MIMO基本技術原理
隨著無線通信技術的演進，為了提高信息的傳輸速率和帶寬利用率，多天線技術應用而生，即MIMO，從香農公式的角度來看，MIMO技術之所以能夠提高數據傳輸速率，本質上是提高信噪比。
廣義理解的MIMO，指的是同時支持多層傳輸數據流傳輸?shù)倪@樣一種空分復用方式。但是有時候，比如 ■十大网投正规信誉官网■十大网投靠谱平台 說5G中的massive MIMO，指的是波束管理beamforming技術。MIMO技術最基本的原理。 ■十大网投正规信誉官网■十大网投靠谱平台 可以圍繞以下三點進行理解：
1、為什么可以用多個天線分別獨立傳輸不同的數據流呢？
2、此時如何保證它們互不不干擾？
3、為什么在接收端可以恢復出來？

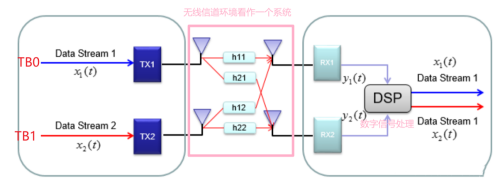

為了更容易理解MIMO的基本原理， ■十大网投正规信誉官网■十大网投靠谱平台 第一時間看下mimo的數學模型：
圖片來源：ShareTechnote
■十大网投正规信誉官网■十大网投靠谱平台 假設此時兩個數據流同時到達，比如說兩個TB，分別由兩個天線單獨發送，兩路發送數據經過無線信道系統，到達兩個接收天線，收端順利獲得數字信號處理，把兩個流的數據分別獨立恢復出來。需要注意的是：在發送端，兩路信號的RF端調制的時候采用的是同一個頻率段，比如5G 100M情況下,那兩路信號都是采用100M帶寬。僅僅是增加了天線數。
Note:這個模型的實現要求收發天線數需要大于等于流數。
對于多數據互不干擾的原因， ■十大网投正规信誉官网■十大网投靠谱平台 可以先假設有這樣一種情況：兩路信號在空間傳輸?shù)臅r候經歷的是兩條不相關的信道或者說是完全正交的信道，所以傳輸?shù)臅r候也是完全正交的，能夠做到互不干擾。

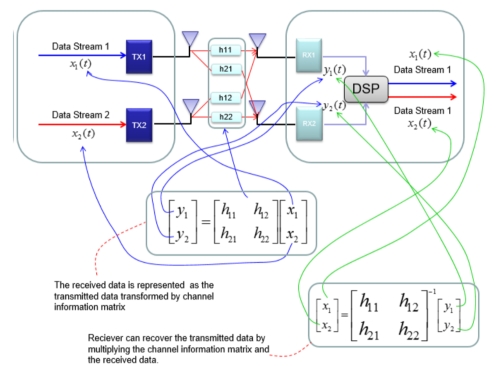

從數學模型的角度可以這樣解釋：
其中Y是 ■十大网投正规信誉官网■十大网投靠谱平台 收到的兩路數據，H是信道矩陣，即信道參數的集合。X是 ■十大网投正规信誉官网■十大网投靠谱平台 發送的兩路數據流。 ■十大网投正规信誉官网■十大网投靠谱平台 的目的：由收到的Y1/Y2順利獲得計算得到兩路互不干擾的X1/X2。
由上圖可以看出來，計算出X的直接方法是求H的逆，此時發送數據=信道H的逆*接收數據。
那么，這里的信道矩陣H是如何得到呢？
信道矩陣H第一時間應該采用參考信號估計出來，參考信號其實就是一些訓練序列，是先驗已知的信號，無論是4G/5G ■十大网投正规信誉官网■十大网投靠谱平台 都需要用這樣的參考信號去估信道。 ■十大网投正规信誉官网■十大网投靠谱平台 還是根據如下公式先將H計算出來：
此時不僅Y是已知的，X也是已知的訓練序列（參考信號）。
當收端把H求出來以后，通常 ■十大网投正规信誉官网■十大网投靠谱平台 的接收機有兩種做法：
1、收端立即把H反饋給發端，發端據此對發送數據進行預處理（預編碼）；（閉環）
2、收端不反饋H,直接計算相應時頻資源內發送的未知數據信號X；(開環)
關于參考信號RS的說明：
由于移動通的信道條件隨時間/距離改變而變化。從時間軸來看，比如由某個子幀，某個時隙的某個參考信號計算出的H，與該時隙附近的其他參考信號計算出來的H并無太大變化。但時間繼續拉長，可能大有不同，此時就不能重復使用前面的H。所以 ■十大网投正规信誉官网■十大网投靠谱平台 在系統設計的時候需要考慮參考信號的密度。密度越大，H較準，誤碼率較低。但是密度太大也會占用 ■十大网投正规信誉官网■十大网投靠谱平台 的頻帶資源，比如5g就優化了參考信號的設計，不再使用CRS，從而提高數據傳輸速率。
H矩陣的秩Rank，實現雙流傳輸?shù)臈l件
根據mimo的數學信道模型， ■十大网投正规信誉官网■十大网投靠谱平台 可以得出以下二元一次方程組：
此時想要解出,則必須要求：
舉個例子：2*x_1+3*x_2=y_1
4*x_1+6*x_2=y_2
此時無法解出x_1/2，因為系數矩陣是線性相關的。此時信道矩陣的秩=1，但是假設矩陣元素依次2/3/4/5則可以解析出來，此時矩陣的秩=2。其實秩的大小就是能獨立傳輸?shù)臄?shù)據流數。
為了能夠解析出發送數據，面臨的問題是：
需要取得一個不相關的信道矩陣；
需要求出信道H的逆，但實際情況是并不是所有的矩陣的逆都存在；
矩陣求逆是一個復雜的過程。
因此， ■十大网投正规信誉官网■十大网投靠谱平台 需要對發送數據進行預處理，使得收端在解碼的時候無需求信道H的逆便可解析出X。

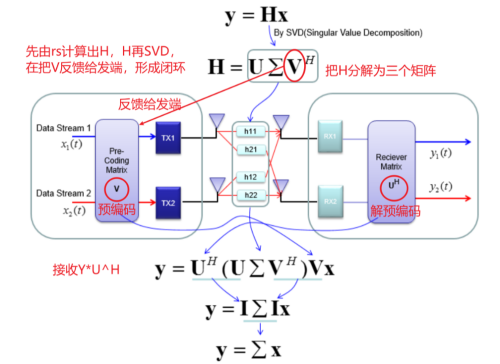

方法：SVD,將H分解為三個矩陣，如下圖所示:
而是一個對角矩陣，因此，如下圖所示，這就可以簡單的求出發送數據了。
