1. 毫米波雷達的開展
毫米波雷達從德國大陸集團在1999年研發的第一代雷達開始，到現在已經是第六代了，而且視野開闊且具備前瞻性的雷達企業也在布局第七代毫米波雷達的研發工作。
二十多年來，毫米波雷達的開展主要在如下三個方面取得進步：
（1）體積逐漸變?。?/p>
（2）半導體工藝更先進、從砷化鎵到鍺硅，再到硅，信號處理與射頻前端（RF）全集成，集成度更高、精度更高；
（3）成本更低、應用更多、產量更大。

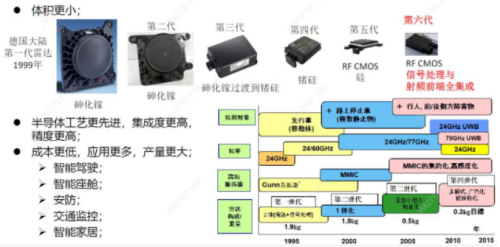

圖1 毫米波雷達開展
第五代雷達初步具備垂直測角（高度）功能，點云如下圖所示，但還不是完全意義上的4D成像雷達，但可以看作是4D毫米波雷達。想要成為4D成像雷達，需要高分辨的點云。

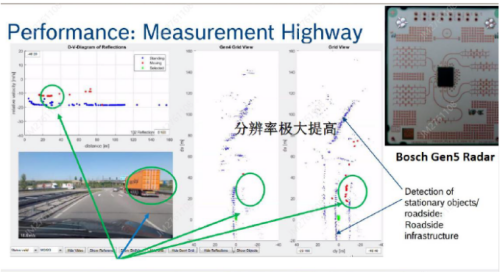

圖2 第五代雷達點云效果
德國大陸集團第六代毫米波雷達ARS620，采用4T4R雷達，單芯片集成射頻和信號處理，對摩托車250米最大檢測距離，具備稠密的點云，近距離角度FOV±60°，現在該雷達還沒有量產，正處于樣機研制階段，估計很快就會量產上市。

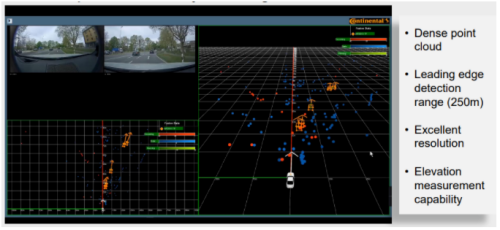

圖3 大陸雷達ARS620點云
2、4D毫米波成像雷達
4D毫米波成像雷達的核心是高分辨，即可以區分鄰近物體、勾勒目標大致輪廓，并準確對目標進行分類和識別，其基本功能包含測距、測速、測角、測高。
圖4 雷達目標識別
高分辨的核心是高分辨距離和高分辨角度，高分辨距離可以順利獲得高帶寬解決，比較容易，但是高分辨角度則需要增加天線孔徑，采用合理的芯片級聯、天線布局、波形設計、鏈路預算，以及DOA超分辨算法統籌實現。為什么雷達企業都在卷角度分辨率，我認為其實最重要的原因是實現高距離分辨率不難，難點在于實現高角度分辨率，這是4D毫米波成像雷達的核心。
高密度點云以及高穩定度點云是實現雷達點云識別的基礎，對于同一個目標， ■十大网投正规信誉官网■十大网投靠谱平台 希望雷達探測到的點云數量越多越好，最好能夠描述出目標的輪廓，這樣對于目標識別是有好處的。但是實際上，雷達并不會按照這樣的方式工作，雷達總是會存在很多問題，如點云閃爍、點云數量隨目標距離而變化、點云RCS變化等問題，從而得到的目標點云其實是不穩定的。
圖5 高密度點云
3、4D毫米波成像雷達架構
4D毫米波成像雷達是在現有的毫米波雷達、4D毫米波雷達基礎上，在硬件、軟件和算法上大幅度升級而形成的產品。
（1）射頻硬件部分
大多數雷達廠家采用兩片芯片級聯（6T8R）、四片芯片級聯（12T16R）、六片芯片級聯（12T24R）、八芯片級聯（24T32R）的方案。天線布局方案各有講究。

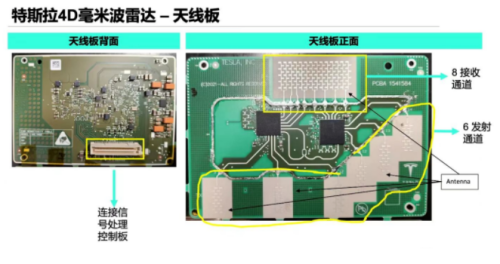

圖6 特斯拉兩芯片級聯
圖7 大陸四芯片級聯

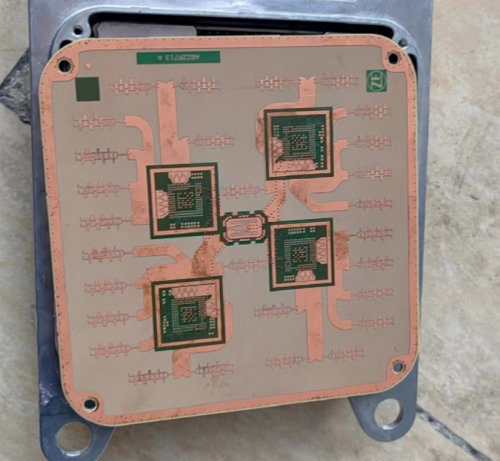

圖8 采埃孚四芯片級聯

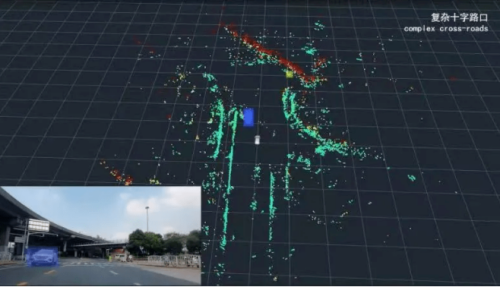

圖9 華為4D雷達點云效果
華為的12T24R 4D成像毫米波雷達似乎用的是自帶芯片，應該由6個3T4R的芯片級聯,但也有人說它可能是由德州儀器的六個AWR1642芯片級聯形成的。該雷達還引入了非視距（NLOS技術），可以利用雷達的多徑效應看到前前車。

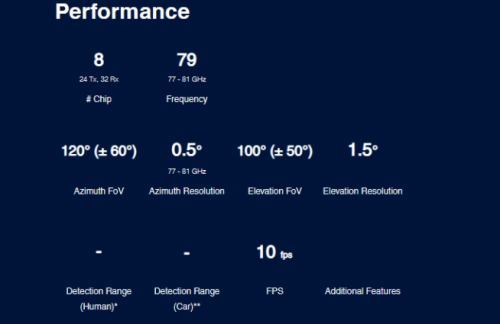

圖10 韓國智能雷達系統八芯片級聯參數
（2）信號處理硬件
采用FPGA或者高速M(fèi)CU，利用硬件加速器、線性運算加速器等，并行處理多顆射頻芯片的高速采樣信號。
（3）軟件和算法
超分辨算法、自適應動態波形、軟件定義雷達、多模雷達、智能抗干擾、微多普勒、基于深度學習和神經網絡點云識別等等。
4、4D毫米波成像雷達的技術門檻
有人說4D毫米波成像雷達的門檻不高，我是不太贊同的，真正想要實行一款雷達，并量產上車，沒有好幾把刷子是不行的。要是4D毫米波雷達成像雷達的門檻真那么低，豈不是人人都能做出來，或者人人都可以做，但是至今有多少人做出來呢？
（1）復雜的硬件設計
復雜的射頻排布和疊層，高速車規級數字信號鏈路，多芯片集成排布堆疊、天線布局與優化、射頻降噪處理技術、抗干擾設計。
（2）大計算量的并行軟件設計
雷達的數據量很大，傳輸、存儲、處理和計算要滿足50ms的刷新率，國內的4D毫米波雷達廠商都做到了嘛？顯然并沒有多少，如此說來，4D毫米波成像雷達不僅有門檻，而且門檻還不低。
計算方面除了雷達信號處理和雷達數據處理需要大量運算之外，目標分類與識別模塊也需要很高的計算量，比如加入了神經網絡。另外，采用多級聯芯片，還需要進行多核數據并行處理，盡量利用硬件資源優化數據處理速度。
（3）體積大、功耗高、價格高
毫米波雷達有優點，但也有缺點，能否上車的決定性因素是其價格，而不是性能。特斯拉最先寧可采用全攝像頭方案也不要雷達，就是嫌棄雷達的價格太貴，而現在又回頭做雷達，就是因?yàn)楝F(xiàn)在的雙級聯雷達的成本很低，同時也能滿足一部分的需求，可以上車。既不影響特斯拉汽車的整體價格，也使得汽車具備比以往更優的性能。
圖11 Arbe 4D毫米波成像雷達

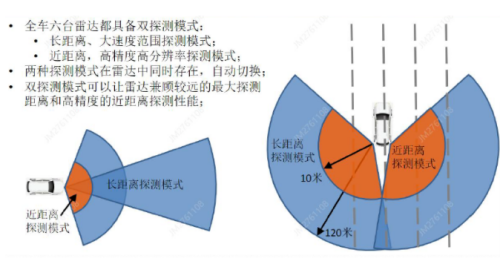

4D毫米波成像雷達量產要求是小型化、輕量化、低成本，這需要可靠的機械結構、靈活的硬件設計，同時需要保證垂直方向角度分辨率、遠近距離雙區域模式探測，以及復雜而全面的軟件算法設計?？s小體積的一種方法是優化天線的布局，或者采用專用的高集成雷達芯片，采用多芯片級聯顯然會增加雷達的體積，同時功耗也會增加。
對于成本來講，專用的高集成雷達芯片現在成本略高于多芯片級聯方案，但未來降成本的潛力巨大。
圖12 4D毫米波成像雷達各個技術路徑比較
5、4D毫米波成像雷達目標分類
目標分類算是4D毫米波成像雷達作為單獨傳感器的最后一個任務，我個人認為這是雷達的第五個維度，即如果雷達能夠?qū)崿F(xiàn)精確的目標識別，那么雷達可以認為是5D成像雷達，但是這個說法并沒有在業界形成統一。
4D毫米波成像雷達目標分類需要實現的任務非常簡單，難的是任務的實現。如何區分道路交通參與者，七大類或者五大類是一個非常關鍵的問題。
圖13 雷達目標分類與識別
研發新的目標分類與識別算法是這個模塊的核心任務，第一時間如何獲取高密度的點云信息就成為了大多數雷達工程師的難點問題，第二，如何順利獲得稀疏且不斷閃爍的點云來進行目標識別，又是一個難點問題。第三，如何采用可以工程化，且性能比較好的算法實現目標識別，又是一個問題。
多幀點云聯合處理的方法，是順利獲得犧牲時間積累點云用于抗閃爍，并降低點云數量大幅度變化，以及維持目標點云輪廓的一種方法，我并不知道這種方法是否完全合理，但一定程度上可以緩解問題，提高識別概率。不過，這并不是最優的方案。
另外，對于點云的特征進行合理提取，如下圖所示是對目標的分布或者輪廓進行空間建模與特征提取。同時，還加上微多普勒信息，結合機器學習算法或者神經網絡，可以提高雷達的目標識別性能，大陸雷達、博世雷達，以及國內的部分雷達廠商都做了這個工作。
圖14 點云特征提取
傳統順利獲得聚類+跟蹤+識別的算法架構，顯然會存在很多問題，尤其在環境比較復雜的場景，這種算法架構比較適合環境背景比較干凈的地方，但是對于干擾很多的城市道路，明顯泛化能力不夠。通常，人群和汽車出現在同一幀下，由于DBSCAN算法的esp和Mints都是固定的，且復雜環境下Optics算法也無法自適應上述兩個參數。所以，必然會出現兩個行人被歸為一類，而一輛小汽車被分開為兩類，這就是同簇分裂和異簇合并的問題。
圖15 點云同簇分裂和異簇合并
論文CNN Based Road User Detection Using the 3D Radar Cube采用了一種基于雷達的單幀多類檢測方法，利用低級雷達立方體數據對移動道路使用者（行人、騎自行車者、汽車）進行分類。

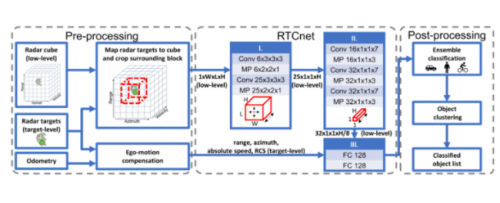

圖16 單幀多類檢測方法
該算法位于目標檢測之后，點云聚類之前，即在每個雷達目標的網格單元周?chē)崛±走_(dá)立方體數據，送入RTCnet卷積神經網絡中，然后對輸出的結果進行聚類，最終得到目標的類別。RTCnet卷積神經網絡由三個模塊組成，如上圖所示，其中第一部分的目的是將雷達目標的空間鄰域的多普勒分布編碼為一個張量，而不擴展范圍或方位角。第二部分是在第一部分的輸出結果上運行，目的是從目標周?chē)乃俣确植贾刑崛☆?lèi)信息。第二個模塊的輸出連接到目標特征級，并送入到第三個模塊中進行分?jǐn)?shù)計算。
圖17 RTCnet卷積神經網絡識別結果
目標識別算法的距離不能太遠，也就是位于雷達30米左右，太遠就會因?yàn)槔走_(dá)的分辨率、信噪比、點云數量、點云密度的變化而下降，如下圖所示：

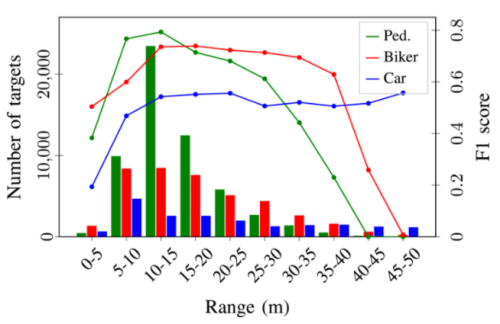

圖18 識別概率和距離的關系
除此之外，還有很多算法，至于能否工程化，以及別人用的什么算法實現目標識別，比如特斯拉、大陸、博世、Arbe等，雷達革命尚未成功，研發同志仍需努力！
6、4D毫米波雷達融合
融合是雷達作為多個傳感器之一的第一個任務，雷視融合可以提高感知系統應對低光照、惡劣天氣等復雜場景的檢測性能和跟蹤穩定性，減少漏檢、虛警概率，結構如下所示。
圖19 雷視融合
此外還有雷達與雷達之間的融合，實現360環視感知。

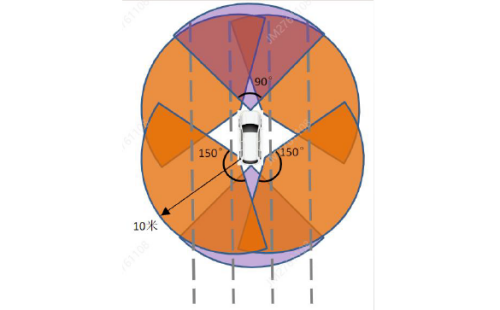

圖20 環視感知雷雷融合
總結
現在，4D毫米波雷達的研發已經進入了白熱化階段，2023年陸陸續續會有很多企業亮出招式，是生存，還是毀滅，這是一個問題。
