直白的講波導就是將能量從一個地方傳到另一個地方的器件。
波導能夠?qū)⒛芰渴`在一個中空的金屬中，這樣能大大降低能量傳輸過程中的損耗，而不是像天線那樣直接將能量輻射到整個空間中?？梢园巡▽?dǎo)理解成指向性特別強的天線，能量只能在波導能傳播，而不能擴散到別的地方。
波導通常指各種形狀的空心金屬波導管和表面波波導，由于前者傳輸?shù)碾姶挪ㄍ耆幌拗圃诮饘俟軆?nèi)，稱封閉波導；而后者引導的電磁波則被約束在波導結構的周圍，又稱開波導。被應用于微波頻率的傳輸線，在微波爐、雷達、通訊衛星和微波無線電鏈路設備中用來將微波發送器和接收機與它們的天線連接起來了。
HVA90-30-1212（可變衰減器，BJ100(WR90)，8.2GHz~12.4GHz）
因?yàn)椴▽?dǎo)是指它的端點間傳遞電磁波的任何線性結構。所以波導中可能存在無限多種電磁場的結構或分布，每個電磁場的波型與對應的傳播速度肯定也不一樣，會涉及到色散、傳播時的損耗以及波導界面分布和它的特性阻抗。接下來 ■十大网投正规信誉官网■十大网投靠谱平台 就從這四點去分析它的參數。

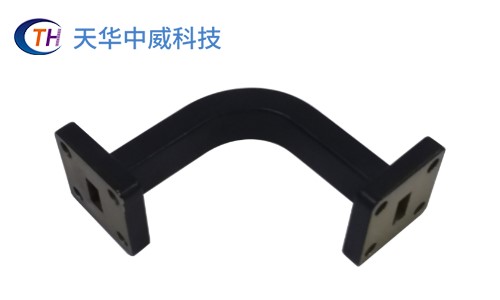

HE90-70-1212(彎波導，BJ100(WR90)，8.2GHz~12.4GHz)
色散特性：色散特性表示波導縱向傳播常熟與頻率的關系，常用平面上的曲線表示。
損耗：損耗是限制波導遠距離傳輸電磁波的主要因素。
場分布：滿足波導橫截面邊界條件的一種可能的場分布稱為波導的模式，不同的模式有不同的場結構，它們都滿足波導橫截面的邊界條件，可以獨立存在。它的兩大類：電場沒有縱向分量和磁場沒有縱向分量。
特征阻抗：特征阻抗與傳播常數有關。在幅值上反映波導橫向電場與橫向磁場之比。當不同波導連接時，特征阻抗越接近，連接處的反射越小，是量度波導連接處對電磁能反射大小的一個很有用的參量。
衡量各種波導元器件的性能的主要參數有：工作頻率范圍、功率容量、電壓傳輸系數或增益、插入損耗、端口駐波比等。根據用途，對各種波導元器件還要規定其他參數。
