產品介紹
電磁安全是信息安全的主要組成部分，電磁安全監測是保障電磁安全的重要技術手段，本產品就是為檢測和評估電磁環境安全而研制的手持式專業設備。

H-201電磁環境監測儀應用無線頻譜監測與軟件無線電技術，具有頻譜監測、信號探測、查找定位、效能測試四類功能大項，22功能小項。既能完成通用頻段的全景監測，實現對現場電磁環境分析評估；又能對專用頻段進行掃描探測，發現竊聽竊視等異常信號；還能采用方向與強度結合的方式，快速查找定位無線發射裝置；同時具備對常規電磁干擾設備的效能測試功能，檢驗產品質量和防護能力。

設備由全頻頻譜掃描、瀑布顯示分析、圖傳信號搜索、WIFI頻段監測、手機上行檢測、屏蔽器效能檢測、信號定位排查、干擾器效能測試、數據處理留存、用戶操作系統等單元組成，具有自主知識產權，是現在市場中功能最齊全、性能最完善、操作最簡捷、性價比最高的專業保密檢測裝備。適合各級保密檢查部門使用，也可推廣至有需要的單位、企業、個人。

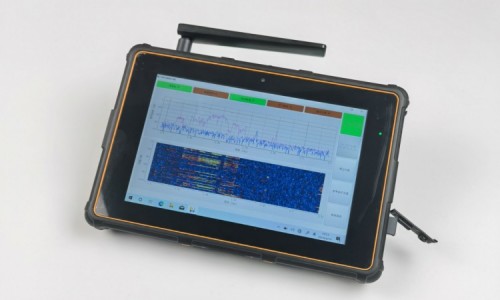

產品展示

產品特性

1、1~6000MHz全頻段無線信號全景或分段頻譜掃描監測。

2、快速發現百米范圍內功率10mw以上的無線發射裝置。

3、獨立監測WIFI頻段、圖傳頻段、手機上行頻段信號變化。

4、移動通信屏蔽器和計算機視頻泄漏干擾器效能檢測。

5、可疑信號的定位排查，快速確定發射源位置。

6、頻譜圖瀑布圖同時顯示,具有頻域和時域分析功能。

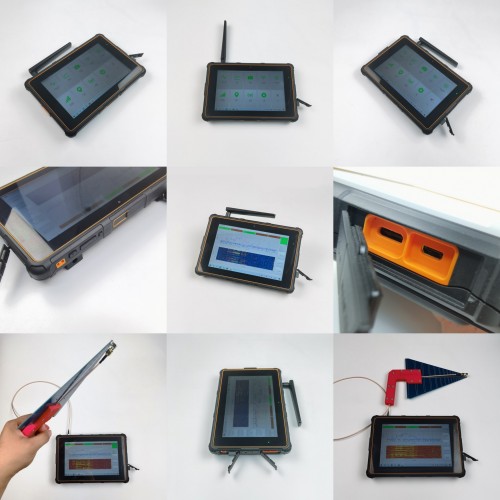

7、手持式三防平板電腦（8寸230x155x35mm），觸摸操作界面，簡捷方便。

8、大容量存儲空間，數據留存時間長，查找方便。

9、win10操作系統，便于擴展與二次開發。
產品細節

包裝清單

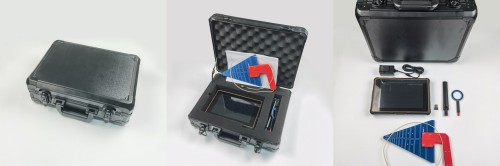

裝箱清單：主機1臺，天線3付，充電器1個，加密鎖1個，儀器箱1個。

功能介紹

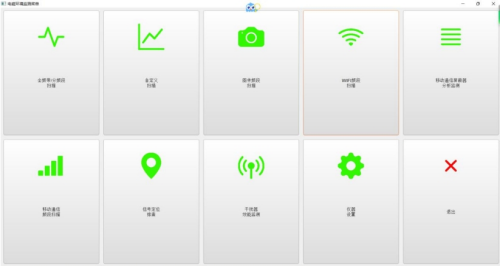

【功能菜單】

8 個功能菜單：全頻帶/分頻段掃描，自定義掃描，圖傳頻段掃描，WIFI 頻段掃描，移動通信屏蔽器監測、移動通信頻段掃描，信號定位排查，干擾器效能監測。

2 個控制菜單：儀器設置，退出。

開機進入 Windows 界面，快速兩次點擊頻譜監測圖標，等待約 5-6 秒后自動進入功能主菜單，根據工作需要選擇子菜單進入工作狀態。

關機先根據提示退出子菜單，按下主菜單退出鍵退出程序，回到 Windows 界面。

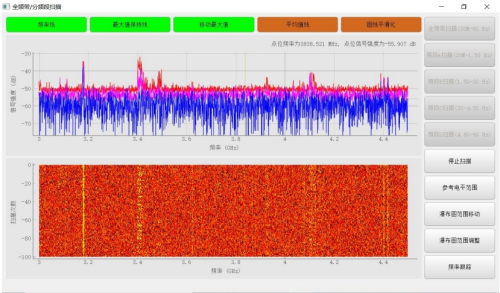

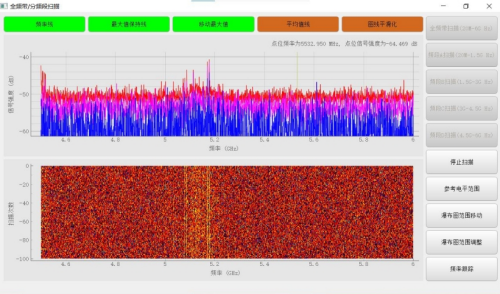

【全頻帶、分頻段掃描】

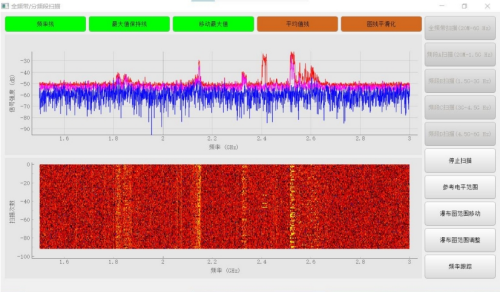

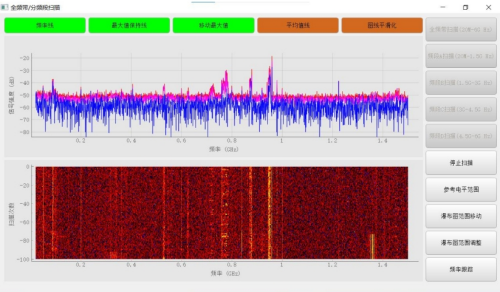

由 4 個分頻段測試界面和一個全頻段測試界面組成。測試界面由頻譜顯示（上）和瀑布圖（下）組成，可以取得幅度、頻率和時間等信號參數，便于分析信號種類和屬性。

● 1~1500MHz 頻段

● 1500~3000MHz 頻段

● 3000~4500MHz 頻段

● 4500~6000MHz 頻段

● 1~6000MHz 全頻段

【自定義頻段掃描】

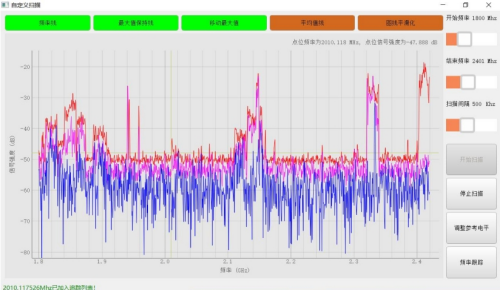

自由選定掃描開始頻率、結束頻率和掃描間隔進行頻譜掃描。

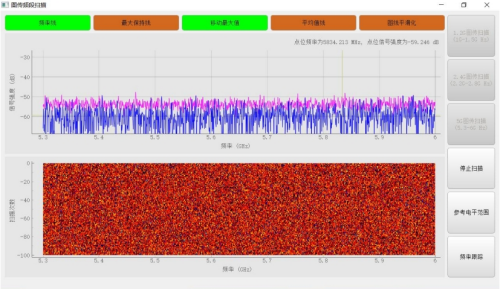

【圖傳頻段掃描】

國際開放的圖像傳輸頻段主要有 1.2G、2.4G 和 5.8G 這 3 個頻段，現在市場所見的大部分無線竊聽竊視設備及無人機都使用這些頻段，臺灣生產的所謂“全頻段圖像搜索儀”實際上就是只搜索這 3 個頻段，設備設計了圖傳頻段獨立搜索功能。

● 1.2G 頻段

● 2.4G 頻段

● 5.8G 頻段

【W(wǎng)IFI 頻段掃描】

按照國際規定的 WIFI 頻段劃分，設備設計了獨立的搜索頻段，完成對 2.4G 和 5.8G 的WIFI 頻段進行搜索掃描。

● 2.4G 頻段

● 5.8G 頻段

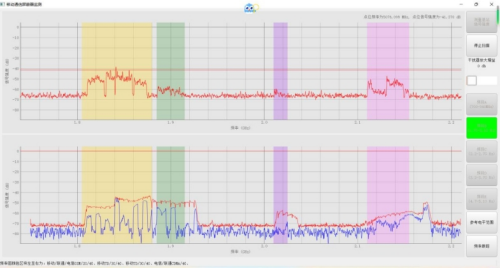

【移動通信屏蔽器監測】

按照國家和軍隊相關標準劃定的頻段，分段測試移動通信屏蔽器干擾頻段覆蓋范圍及發射強度，直觀檢測屏蔽器性能。

◆ 基站信號檢測

按下“測量基站信號強度”鍵，進入基站信號測試，根據當?shù)匦盘柷闆r，一般測試時間在 10 - 30 秒，信號較好時間偏短，反之則長，按下“停止掃描”結束測量。

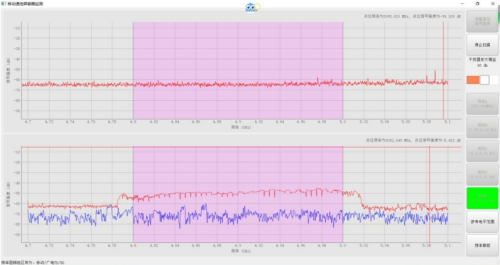

◆ 屏蔽器效能測試

打開待測屏蔽器，預熱 3 分鐘。

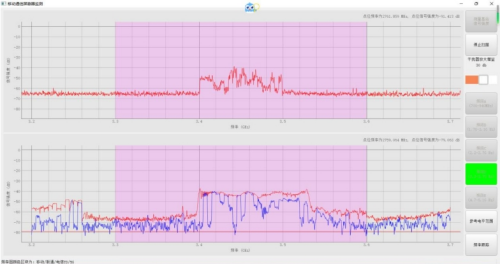

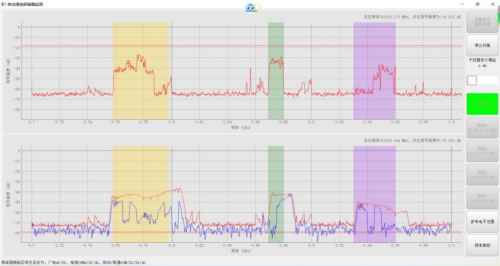

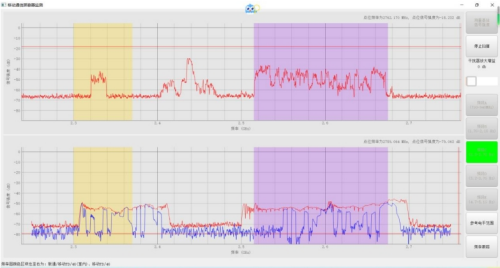

根據移動通信頻段分布和屏蔽器相關標準，分為 5 個測試頻段進行測試。

分別為 0.7~1G、1.7~2.1G、2.2~2.7G、3.2~3.7、4.7~5.1G。

有顏色區域為相關標準規定的屏蔽器干擾頻段。

◆ 放大增益的調整

在進行基站信號測試時，放大增益固定在 50。

在進行屏蔽器效能測試時，放大增益預定在 0。

由于屏蔽器發射強度的不同，在顯示波形過高或過低時，需要調整放大器增益，波形過低增加增益值，波形過高減小增益值。

注意不能在波形顯示過程中調整增益，應先按“停止掃描”，在停止狀態下調整放大器增益后，再按下相應頻段按鍵，才能在新確定的增益值下開始測試。

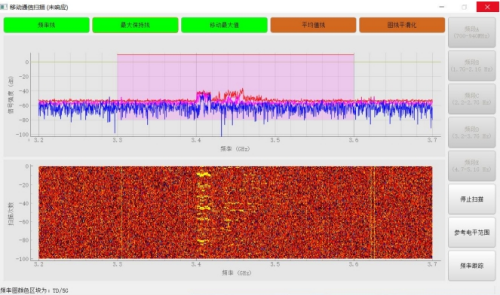

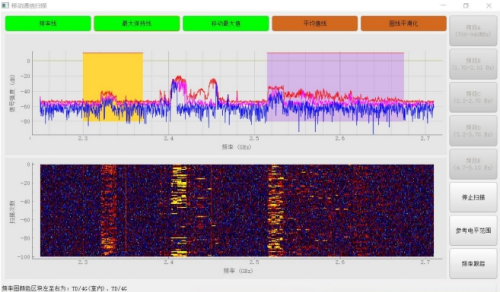

【移動通信頻段掃描】

隨著移動通信對高速開展，使用手機進行竊聽竊視的行為越來越多。設備采用監視手機上行頻段的方法，發現和確定發射狀態下的手機信號及位置。

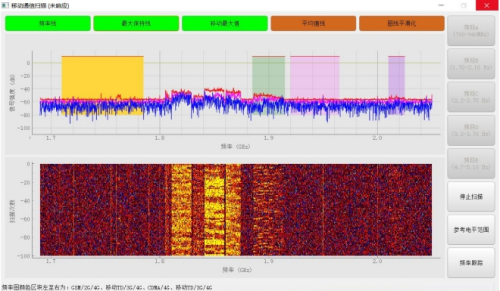

設備劃分了 4 個手機通信頻段，其中上行部分用彩色標出。

● 650~950MHz 頻段

● 1700~2200MHz 頻段

● 2200~2700MHz 頻段

● 3200~3700MHz 頻段

【信號定位排查】

在掃描搜索界面發現的可疑信號，順利獲得頻率跟蹤記錄信號頻率，在本界面中進行定位排查，根據信號類別不同，可選不同的擇偵測頻寬、掃描速率和顯示間隔。

上面界面顯示可疑信號隨著監測距離的變化引起的強度變化，從而不斷抵近直至發現發射裝置。其中紅線是最大值保持線，藍線是瞬時變化值。

下面界面顯示每隔一定時間段內（如顯示間隔為 1 秒）的信號強度的最大值，此方式可降低斷續信號幅度不穩定對定位識別造成的影響。趨勢向上說明與發射物的距離在縮短，抵進方向正確。趨勢向下說明與發射物的距離在拉大，抵近方向錯誤。

【干擾器效能監測】

根據國家和軍隊相關測試標準，設計此測試功能，可以檢測計算機干擾器的好壞與性能差異，為用戶給予了一個簡便實用的方法。

【儀器設置】

根據信號搜索的需要，對前置天線放大器增益進行調整，缺省為 50%。

【退出】

退出當前程序，回到主界面的功能菜單。再次按下“退出”，退出系統程序

以上就是本產品的說明，歡迎咨詢分析，免費獲取產品資料。
