[技術前沿]一種發射上變頻器組件的設計

1.概述

本發射上變頻器組件是雷達系統中頻率合成器的重要組成部分，它的性能的好壞直接影響到整機的指標。發射上變頻器組件的主要功能是將1個中頻線性調頻信號變換到發射信號的頻率上，并且放大到合適的功率電平。為了達到這個目的，中頻信號需經過2 次上變頻的過程:第1個上變頻器稱為中頻上變頻器，中頻信號在這里和頻率為800MHz的本振信號混頻得到中心頻率為940MHz 的調制信號，然后，它在第2個上變頻器(稱為發射上變頻器)中與1個頻率為4.26~4.86GHz的本振信號混頻，最終得到所需的發射信。

2.發射上變頻器組件的技術指標及要求

（1）輸入信號

1.1 中頻上變頻器本振信號：

f1=800MHz，P=12dBm

1.2 發上變頻器本振信號：

f2=4.26~4.86GHz，P=12 dBm

1.3 中頻信號:

f=140MHz，△f=20MHz 調頻脈沖，P=3dBm

(2)輸出信號

2.1 fout=5.20~5.80GHz

2.2 Pout≥17dBm，帶內功率起伏≤2.5dB(包括溫度引起的變化）

(3)輸出信號頻譜

3.1 相噪惡化≤3dB(輸入信號的相位噪聲≤-110dBc/Hz@1kHz)

3.2 帶內雜散電平≤-60dBc

3.3 帶外雜散電平≤-50dBc

(4)輸出通路內

輸出通路內含高隔離度調制開關，隔離度≥60dB，加“手動開關”使之處于檢測或工作狀態。

(5)調制開關的控制信號:TTL電平，高電平時發射通道暢通。輸入端設整形電路，對控制信號進行整形。

(6)給予輸出功率檢測口。

(7)給予故障檢測信號:TTL 電平，高電平為正常，低電平為故障。

(8)工作溫度:-25℃+55℃

3.混頻電路的設計考慮

根據混頻器的工作原理，2個被混頻的輸入信號同時加到1個非線性器件上，就可得到所需要的和頻或差頻，但由于器件的非線性還會產生許多其他不需要的組合頻率?；祛l器的中頻產物

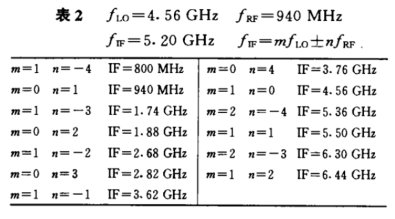

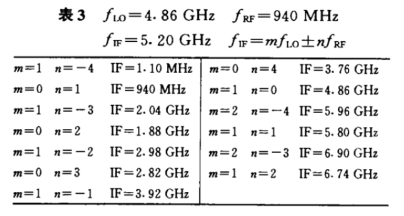

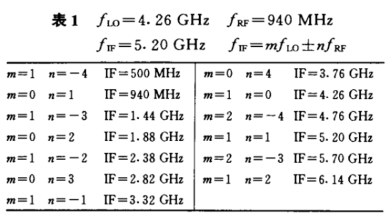

如果用dB表示，信號強度每變化1dB 干擾信號將變化1dB。nXm 組合干擾信號強度與需要的nXm=1X1信號強度之比變化(n-1)dB。假如信號從-20 dB降到-30dB，那么對于nXm=3X5 的組合干擾就會降低 30dB，而對應的比變化為:(3-1)X[-30-(-20)]=-20 dB在此，根據本方案要求，對本振信號低、中、高頻率情況下其中頻產物分量進行了計算分析，參見表1~表3。

順利獲得分析發現，落在頻帶內（5.20~5.80GHz)的中頻分量均為五階或六階組合分量。所以，在設計中 ■十大网投正规信誉官网■十大网投靠谱平台 采用雙平衡混頻器以及減小射頻信號電平、設置高抑制度的帶通濾波器來降低雜散，確保滿足頻譜指標要求。

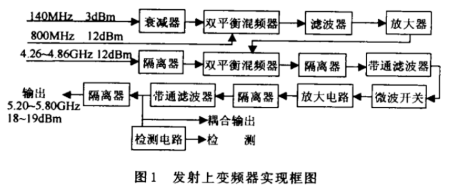

4. 發射上變頻器實現框圖及說明

5.放大電路的設計考慮

由于本上變頻組件對雜散電平以及輸出功率的起伏都有較高的要求，為了保證低的雜散，方案中采用了降低中頻信號電平進行混頻的方法，這樣使組件的總增益提高(60dB左右)輸出功率的起伏難以控制尤其是組件在高低溫下的功率變化問題變得更加突出，因此，放大電路的設計需要重點考慮。根據現在的器件情況，放大電路可采取以下幾種方法。

第一種方法是采用多管級聯的方法。如采用Agilent 公司的ATF-10136 MESFET 管，估計至少要5級才能達到所需要的功率輸出。這種方法由于需在每級的輸入、輸出端都要加人匹配網絡，因此電路的設計必須依賴微波電路設計軟件來優化電路,同時，電路的調試也比較復雜和困難。

第二種方法是前級放大采用單片微波集成電路(MMIC),單片微波集成電路的輸人、輸出阻抗都已匹配到50Ω，這樣放電路得以簡化。末級采用中功率化FET放大器，將功率放大到額定值。于所使用的放大管的u值<0.12,可以進行單向化設計,電路的輸人、輸出匹配網絡采用共匹配的方法，輸人匹配網絡采用并聯開路分支線形式，輸出匹配網絡采用串聯微帶線結構。順利獲得正確地設計放大器增益，使末級管子和末前級管子處于飽和狀態，從而確保組件在高低溫工作時功率起伏滿足要求。這個方法是解決放大器的功率隨溫度變化較簡便的方法，也是較為常用的方法。

第三種方法是前級放大仍采用單片微波集成電路(MMIC)，末級放大器采用溫度補償電路來補償各級因溫度而引起的功率波動，最終使功率及功率起伏滿足要求。該方法實現的難度較大，成本較高。

綜上所述，采用第二種方法來進行本方案設計較為合理。

6.控制電路的設計考慮

根據FET 放大器的特性， ■十大网投正规信誉官网■十大网投靠谱平台 用雙電源供電，并設計有負壓保護電路，使正電源受負電源控制，來保護放大器正常工作，不至于因?yàn)殡娫磫栴}而損壞器件。同時為確保收、發組件之間具有高的隔離度，功放管的極電壓也同時受TTI電平控制。

7結論

根據本方案進行發射上變頻器設計，各項性能指標均滿足要求，已經進人了實際應用階段。

文章來源：現代電子技術，作者：吉?jiǎng)?JI Sheng 西安導航技術研究所 西安 710068
