■十大网投正规信誉官网■十大网投靠谱平台 將電的主動元件（二極體、晶體管）與被動元件（電阻、電容、電感）縮小以后，制作在硅晶圓或砷化鎵晶圓上，稱為「集成電路」（IC：Integrated Circuit），其中「堆積」（Integrated）與「電路」（Circuit）是指將許多電子元件堆積起來的意思。
當你將電子產品打開以后，可以看到印刷電路板PCB，如上圖所示，上面有許多長得很像「蜈蚣」的集成電路（IC），集成電路的尺寸有大有小， ■十大网投正规信誉官网■十大网投靠谱平台 以處理器為例邊長大約20毫米，上面一小塊正方形稱為「芯片」或「晶?！?，芯片邊長大約10毫米，芯片上面密密麻麻的元件稱為「晶體管」，晶體管邊長大約100納米，而晶體管上面尺寸最小的結構稱為「柵極長度」大約10納米，這個就是 ■十大网投正规信誉官网■十大网投靠谱平台 常聽到的臺積電「10納米制程」。
10納米到底有多小呢？細菌大約1微米（病毒大約100納米，1000納米等于1微米）。換句話說，人類現在的制程技術可以制作出只有病毒1/10（10 納米）的結構，厲害吧！
但是現在的技術越做越進步，所以連3納米，甚至2納米都要出來了。
那么， 什么是場效晶體管（FET：Field Effect Transistor）呢？
晶體管的種類很多，先從大家耳熟能詳?shù)摹窶OS」來說明。MOS的全名是「金屬―氧化物―半導體場效晶體管」（MOSFET：Metal Oxide Semiconductor Field Effect Transistor）， 構造如圖右所示，左邊灰色的區域叫做「源極」，右邊灰色的區域叫做「漏極」，中間有塊金屬（紫色）突出來叫做「柵極」，柵極下方有一層厚度很薄的氧化物（綠色），因為中間由上而下依序為金屬（Metal）、氧化物（Oxide）、半導體（Semiconductor），因此稱為「MOS」。
MOSFET的工作原理很簡單，電子由左邊的源極流入，經過柵極下方的電子通道，由右邊的漏極流出，中間的柵極則可以決定是否讓電子由下方順利獲得，有點像是水龍頭的開關一樣，因此稱為「柵」；電子是由源極流入，也就是電子的來源，因此稱為「源」；電子是由漏極流出。
MOSFET 是現在半導體產業最常使用的一種場效晶體管（FET），科學家將它制作在硅晶圓上，是數位訊號的最小單位， ■十大网投正规信誉官网■十大网投靠谱平台 可以想像一個MOSFET 代表一個0或一個1，就是電腦里的一個位元。
電腦是以0與1兩種數位訊號來運算， ■十大网投正规信誉官网■十大网投靠谱平台 可以想像在硅芯片上有數十億個MOSFET，就代表數十億個0與1，再用金屬導線將這數十億個MOSFET 的源極、漏極、柵極連結起來，電子訊號在這數十億個0 與1 之間流通就可以交互運算，最后得到使用者想要的加、減、乘、除運算結果，這就是電子計算機或電腦的基本工作原理。晶圓廠像臺積電、聯電，就是在硅晶圓上制作數十億個MOSFET 的工廠。
「柵極長度」（Gate length）大約10納米，是所有構造中最細小也最難制作的，因此 ■十大网投正规信誉官网■十大网投靠谱平台 常常以柵極長度來代表半導體制程的進步程度，這就是所謂的「制程節點」（Node）。柵極長度會隨制程技術的進步而變小，從早期的0.18、0.13微米，進步到90、65、45、22、14納米，到現在最新的制程10、7、5納米，甚至未來的3納米。當柵極長度越小，則整個MOSFET 就越小，而同樣含有數十億個MOSFET 的芯片就越小，封裝以后的集成電路（IC）就越小，最后做出來的手機就越小啰！

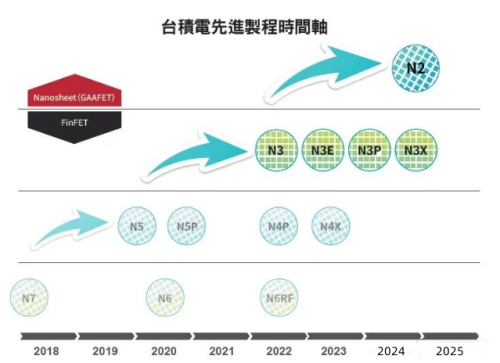

臺積電第一個3納米制程節點N3在2022年下半年開始量產，預計還會陸續推出其他4種N3節點的延伸制程，共計將有5個制程，包括：N3、N3E、N3P、N3S以及N3X。
臺積電表示， 他們的2納米， 在相同功耗下，將會比3納米速度增快10～15%；或在相同速度下，功耗降低25～30%。此外，2納米平臺涵蓋高效能版本及小芯片整合解決方案，預計2025年開始量產。
臺積電的3納米、N3和N3E有何不同？

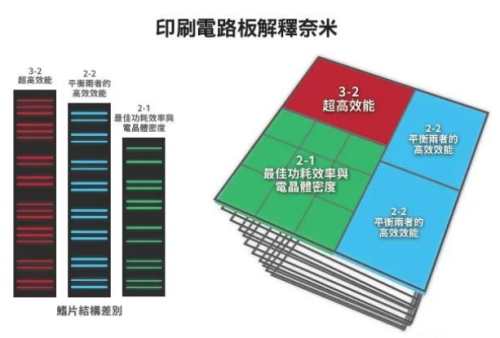

臺積電N3技術將有四種衍生制造工藝N3E、N3P、N3S和N3X，所有技術都將支援FinFlex技術，極大化增強了設計靈活性，并允許客戶自己排列組合，針對性能、功率和面積目標，做出他們想要的最佳優化鰭配置，而且都是做在同一個芯片上。
意思就是說，當開發人員需要以性能為代價并節省功耗時，他們會使用雙柵極單鰭FinFET。但是，當他們需要在芯片尺寸和更高功率的權衡下最大限度地提高性能時，他們會使用三柵極雙鰭晶體管。當開發人員需要平衡時，他們會選擇雙柵極雙鰭FinFET。那么，N3和N3e有什么差別呢？
N3e其實是因為客戶需要更有價格競爭力的產品，所以就開發出來，其中就是少了四道EUV的光罩，也降低了成本。

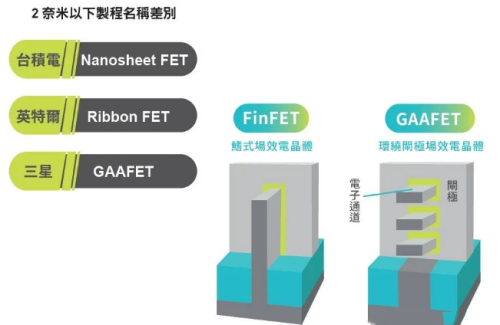

臺積電有說，等他們準備好生產2納米時，就會轉向納米片（Nanosheet）晶體管技術，與英特爾和三星宣布要使用的技術是差不多的。納米片是種環繞柵極（GAA） 晶體管，有浮動晶體管鰭、柵極圍繞所以得名。之前英特爾宣布RibbonFET 計畫，技術就類似納米片。
的確在量產時，新技術有可能會容易出問題。臺積電的作法就比較不那么激進，他們內部是這樣說的：「3納米制程會是受歡迎節點，并是長節點，將會有大量需求。但是從3納米到2納米，因晶體管架構，納米片對提高節能和計算效率有獨特優勢，觀察客戶產品，要求計算性能更高節能效果者。到時候，臺積電會與2納米制程一起銷售3納米制程。」
各位如果去查詢臺積電的專利，會發現它的GAA專利，其實是比三星多出很多，意思就是說臺積電跟英特爾也都在做GAA，不過它們還在研發階段，沒有量產而已。總之，最后的決戰點，就是在2納米的制程！
現在臺積電的最大勁敵英特爾的進度，到底和臺積電的差距有多少？
其實英特爾的確遇到難題。這幾年他們在7納米和5納米的晶圓制造進度上一再拖延，但是主要是名稱落后，實際上并沒有落后很多。

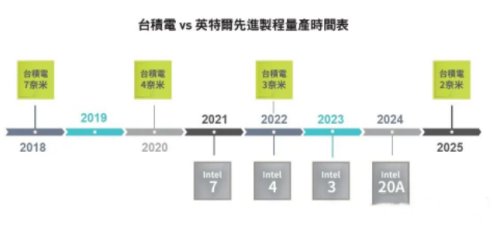

英特爾的7納米制程，相當于臺積電的5納米制程，原本計畫2021年量產，只落后臺積電5納米制程一年，但是2021年英特爾新任執行長季辛格上臺后已經宣布延后到2023年量產，一下子落后臺積電三年，而10納米產能不足造成缺貨，桌上型電腦市場被超微（AMD）領先，筆記型電腦市場也岌岌可危。
現在對英特爾最有利的方式是「立刻」將中低階產品外包給臺積電，以相同的制程打敗超微奪回市場，同時替自己爭取兩年時間協調晶圓廠與設計部門把先進制程的問題解決。當然，在技術上，英特爾沒有想像中弱，季辛格是技術出身的，你可以感受到現在他就是要全力拼技術。
那英特爾的2納米會有那些新技術呢？簡單來說，就是電源金屬（PowerVia），以及帶式場效晶體管（RibbonFET）兩項。
英特爾在晶圓技術上有臺積電在前，處理器部分又有輝達和AMD在追趕，現在看起來，這個是不是只是畫了一個技術路線的時間，而且英特爾現在規劃的每年都有一個進程，依照之前的狀況，延誤的機會是很高的。事實上，英特爾就延后了5納米的量產。以臺積電來說，是以兩年為一個節點來規劃。不過呢，不管怎么樣，都要注意英特爾的技術研發能力，這是他們最強的部分。
另外，想提一下，雖然技術競爭上未有定數，但是在公司管理上，不要忽略臺積電的利潤上的控管，不斷都比同產業的公司強。 ■十大网投正规信誉官网■十大网投靠谱平台 拿英特爾來舉例，英特爾本身不斷有「成本結構性問題」，投資的設備，用了2～3 年就要將設備賣到二手市場，反觀臺積電成本結構，就算設備折舊5年后仍可以用個20、30年。這也是競爭力的一環，不可小覷。
