5G 非地面網絡（non-terrestrial network，NTN）是地面5G蜂窩網絡通信系統面向衛星通信和低空通信等新應用場景的重要技術，其標志著5G技術應用從地面網絡通信走向了空間網絡通信。5G NTN技術吸收了傳統衛星通信和地面移動通信的雙重優勢技術，不僅擴大了衛星通信產業鏈，而且為下一代空、天、地一體化融合通信系統奠定了技術基礎。

5G通信追求高帶寬、高可靠低時延以及大量設備連接，同時保證端到端的服務質量。5G NTN技術的主要目標是借助5G系統的技術框架、針對衛星通信和低空通信的特點而進行的5G系統適應性改造，實現5G通信系統對空、天、地、海多場景的統一服務。5G非地面網絡與地面通信的差異主要體現在覆蓋范圍廣、通信容量大、地形影響小、靈活性高和能適應多種業務等優點。基于NTN 的應用場景，由于空中或太空載體的高度和移動速度，以及由此造成的高傳播時延和多普勒偏移等，將對非地面網絡的設計和應用帶來新的問題和挑戰。針對上述問題推出5G NTN測試解決方案。

在NTN的應用場景中，星地?zé)o線信道的衰落現象大致可以分為兩種類型：大尺度衰落和小尺度衰落。當移動設備順利獲得一段較長的距離時會產生大尺度衰落。大尺度衰落的特性由平均路徑損耗和陰影衰落來描述。小尺度衰落是指當移動臺在較短距離內移動時，由多條路徑的相消或相長干涉引起信號電平的快速波動。

5G NTN大尺度衰落測試

給予基于DMT(Dynamic Model Toolkit)的大尺度衰落仿真工具。DMT是三維動態信道建模軟件，順利獲得可視化界面，快速完成自組網多節點運動、衛星和地面站之間、衛星和衛星之間的大尺度信道模型建立和生成，并設定運動軌跡和信道模型，一鍵生成和導入WNS02B無線信道模擬器中仿真運行。同時具備三方軟件的模型文件轉換功能，支持將STK、WI、ODD等常見建模軟件的模型文件轉換成WNS02B支持播放的信道模型文件格式。

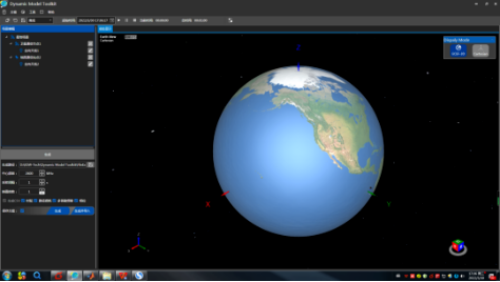

圖1 DMT星地信道建模軟件

用戶可以順利獲得加載衛星軌跡，選擇對應星地大尺度衰落模型，生成大尺度信道沖擊響應文件，導入到信道仿真儀即可進行衛星無線信道大尺度仿真。

圖 2 DMT導入衛星軌跡示意圖

5G NTN小尺度衰落測試

3GPP-TR38.811協議中給予了兩種信道模型描述方法：CDL模型和TDL模型。CDL模型參考3GPP38.901協議中的幾何隨機建模方法。

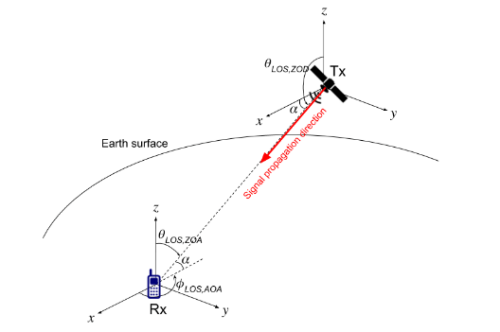

圖 3 衛星和地面終端相對位置關系圖

如上圖所示，根據星地的實際運行軌跡在坐標系中建立符合實際幾何位置信息（包括衛星位置、衛星天線面板信息等）的星地?zé)o線通信場景，根據星地軌跡信息與配置CDL信道模型，計算衛星與地面終端之間的角度信息（AOA\AOD\ZOA\ZOD）；根據角度信息更新衛星和地面終端之間的相位、時延和多普勒信息并合成隨軌跡點變化的星地?zé)o線信道沖擊響應。

圖4 基于幾何位置的角度參數

表1 仰角50°時NTN-CDL-A 模型

從上表可以看出，NTN的模型相對于地面網絡（3GPP-38901協議）中的模型簇的個數較少，這對信道建模的效率是一個利好，但是由于衛星的運行速度很快，為了描述波長級的信道衰落，必然會對仿真儀在數據處理和數據交換方面提出極大的挑戰。

相對CDL模型，TDL模型簡化了來波角度對無線信道的影響，如下圖所示，順利獲得對比表1和表2，可以看出TDL模型和CDL模型在簇的個數、時延和功率保持一致。

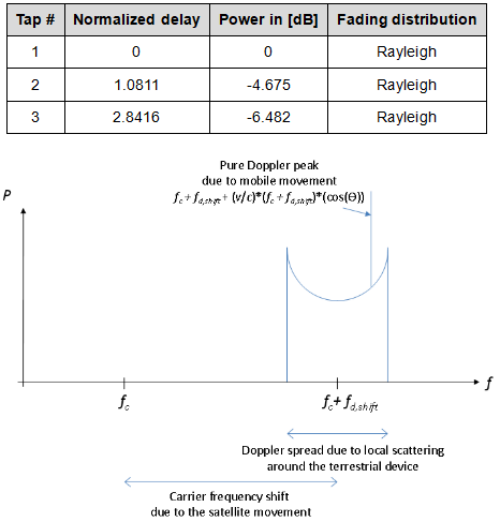

表2 仰角50°時NTN-CDL-A 模型

圖 5 NTN LOS場景下的多普勒功率譜示例

對于幾何隨機建模來說考慮來波角度（星地幾何位置關系）會帶來大量的數據處理和數據交換難度。如上圖所示，在TDL模型中，可以把NTN的星地信道建模分為兩個部分：一部分是由于地面環境（多徑）帶來的多普勒擴展；另一部分是由于星地的高速相對運動帶來的大的純多普勒頻偏。

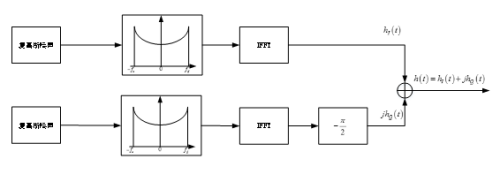

針對地面環境（多徑）帶來的多普勒擴展，采用高斯白噪聲濾波法實現單徑瑞麗信道建模。該方法假設移動臺周圍的散射分量是均勻分布的，且每一個分量的功率都相等。如下圖所示，有兩個分支，一個是實部，另一個是虛部。在每個分支中，第一時間在頻域產生一個復高斯噪聲；然后順利獲得一個多普勒濾波器，這樣頻域分量就符合多普勒頻移，順利獲得設置不同的濾波器，可以產生不同功率譜的瑞麗信道模型，例如高斯、雙高斯、圓拱、鐘形、平坦和巴特沃茲等；最后將這個經過多普勒頻移后的高斯噪聲順利獲得IFFT模塊變換為時域信號。

圖 6 FWGN信道建模原理框圖

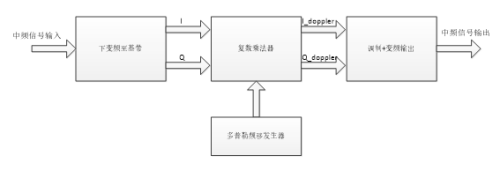

針對星地的高速相對運動帶來的大多普勒頻偏，采用底層FPGA直接輸出的方式，避免了采用信道建模離線生成實時加載帶來的數據存儲和交換問題。信道模擬器輸入頻率為中頻的寬帶信號，信號的處理流程如下圖：

圖 7 FWGN信道建模原理框圖

中頻信號經下變頻至零中頻，得到I、Q復基帶數據，本地順利獲得衛星徑向速度、載波頻率等參數，計算得到多普勒頻率，配置多普勒頻移發生器，產生復數頻偏信號。多普勒頻移可等效為信號在頻譜上的搬移，即復基帶信號與多普勒頻移模塊產生的復單音信號做復數乘法。考慮到輸入信號為寬帶信號，采樣率遠遠超出FPGA工作時鐘，需要對輸入端并行處理，同樣多普勒頻移發生器模塊也需要并行化。把基于地面環境帶來的多普勒擴展和基于衛星高速運動帶來的多普勒頻偏合并后即可實現基于統計模型的NTN小尺度衰落信道仿真。

無線信道仿真儀基于時間同步，把大尺度衰落和小尺度衰落合并后即可實現NTN無線衰落信道仿真。

無線信道仿真儀對5G NTN測試的解決方案：大尺度衰落建模軟件DMT和基于3GPP38.811協議的小尺度衰落信道建模。而今，衛星通信網和地面蜂窩網技術在各自領域快速開展，衛星與地面的深度融合已成為未來網絡技術開展的重要方向，NTN測試解決方案必將助力用戶快速實現技術驗證與產品迭代。
