[技術前沿]一種面向密集道路汽車?yán)走_(dá)場景的相互干擾抑制算法
調頻陸續在波（FMCW）毫米波雷達可在全天候條件下工作，從而在汽車行業得到廣泛采用。由于道路上毫米波雷達的密度增加，安裝在自車輛上的主雷達面臨相互干擾的問題。
傳統的檢測方案一般采用一維快速傅里葉變換（FFT），然后對中頻（IF）信號采用恒虛警報率（CFAR）來取得目標檢測。但是，在相互干擾的情況下，中頻信號的行為異常，傳統的信號處理框架容易導致漏檢和誤檢。
論文《A Mutual Interference Mitigation Algorithm for Dense On-Road Automotive Radars Scenario》提出了一種針對中頻 (IF) 信號的加權拍頻信號歸一化算法，然后采用傳統的檢測方案作為相互干擾緩解機制。
論文鏈接：http://ieeexplore.ieee.org/document/10234787
加權拍頻信號歸一化算法的實現很簡單，因?yàn)椴粫?huì)干擾架構中的任何處理模塊，例如混頻器、LPF、FFT 和 CFAR 模塊。仿真結果表明，所提方法提高了信干噪比（SINR），從而降低了漏檢目標的概率。
注：在FMCW雷達中，中頻（IF Signal）、差頻、拍頻（beat signal）、差拍本質上都是指同一個概念。
一、概述
調頻陸續在波 (FMCW) 雷達工作在不同的頻率范圍，即 24 GHz、60 GHz、77 GHz 和 80 GHz，以便實現遠程雷達 (LRR) 和短程雷達 (SRR) 應用 [1] 。 這些雷達傳感器采用單芯片構建，輸入功率低，可在霧、雪、雨和無光條件下工作，給予如跟蹤 [2]、環境感知 [3]、成像 [4]、分類 [5]、艙內健康監測系統 [6]、納米和微米物體檢測 [ 7]和場景成像[8]各種功能。
汽車行業正在順利獲得給予毫米波雷達和其他汽車傳感器（攝像頭、激光雷達、超聲波等）以及多傳感器融合，將現有的L1、L2升級到L4系統[9]。隨著道路交通中毫米波雷達密度的增加，雷達會產生無意干擾的問題。汽車行業正在研究各種方法來檢測干擾，然后減輕干擾，以及從損壞的信號中恢復信號[10]。
脈沖幅度控制、噪聲消除器和參差脈沖重復頻率 (PRF) 等信號處理技術用于減少干擾影響 [11]、[12]。脈沖壓縮等傳統方法也應用于 FMCW 傳感器數據以減輕干擾 [13]。此外，OFDM-MIMO（正交頻分復用-多輸入多輸出）和認知雷達技術用于執行可調Q因子小波變換并抑制干擾 [14]。
文獻[15]提出了一種修剪精確線性時間已知變化數（PELT-KCN）算法，順利獲得利用峰值變化和加權包絡歸一化（WEN）來抑制 FMCW 雷達干擾。 此外，研究界嘗試將短時傅里葉變換（STFT）技術與拍頻插值[16]和一維恒虛警率（CFAR）歸零[17]相結合來減輕干擾。同時，該問題也順利獲得 OS-CFAR 和基于全局最近鄰擴展卡爾曼濾波器（GNN-EKF）的目標跟蹤得到解決[18]。
最初，這種干擾緩解問題僅限于信號處理和目標跟蹤，后來擴展到機器學習（ML）和深度學習（DL）技術的新興領域，全連接卷積神經網絡和量化卷積神經網絡（CNN）也是雷達干擾緩解的潛在候選者[19]、[20]。
從文獻[11]-[13]來看，這些傳統技術對于脈沖雷達來說已經得到了很好的開展，并且對于當前的毫米波LFM波雷達也具有適用性。需要注意的是，參差PRF和脈沖幅度控制技術需要重新設計波形合成器。ML 和 DL 技術非常適合研究， 同時，數據收集和數據大小對于開發基于干擾抑制的 ML 和 DL 算法至關重要 [19]、[20]。
在不改變現有硬件或數據收集的情況下，最優的解決方案應該非常輕便可行。這促使 ■十大网投正规信誉官网■十大网投靠谱平台 提出了一種加權拍頻信號歸一化算法，用于減輕時域中的相互干擾，從而順利獲得 FFT 和 CFAR 取得檢測結果。這種方法不會中斷 CFAR 檢測或跟蹤框架的實際過程，該算法可作為 IF 信號和 FFT 模塊之間的附加模塊。
本文的結構如下，第二節介紹數學模型和建議的方法。隨后，第三節和第四節分別給出了模擬結果和結論。
二、相互干擾緩解
本節推導了相互干擾的數學模型， 然后提出加權拍頻信號歸一化算法。
2.1 數學模型
汽車?yán)走_(dá)通常采用FMCW雷達，考慮如圖 1（a） 所示的密集道路交通模型，其中主雷達位于自我車輛上，其他輔助雷達位于交通參與者上，這里的交通參與者是指其他道路車輛。
主雷達面臨著視場（FOV）內二次雷達的相互干擾，反之亦然。毫米波雷達的主要職責是探測視場內的目標，以執行自動巡航控制、緊急制動輔助、路徑跟蹤等功能。

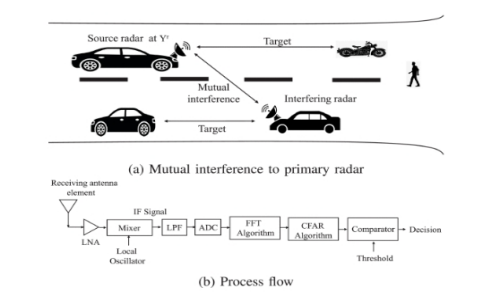

圖1：場景圖解及傳統檢測算法步驟
1）無干擾環境
主雷達發射持續時間為 Tc、斜率為 S、載波頻率為 fc 的快頻波信號。發射信號 s(t) 的數學表示為：
這里，A 是傳輸信號的振幅，B 是帶寬。斜率 S 的計算公式為：
作為雷達算法工程師，公式和信號模型需要熟記于心，都是很簡單的。fc(max) 和 fc(min) 是 fc 的最大和最小頻率。根據公式（1），指數信號的第一部分包含 fc。而公式（1）中指數信號的第二部分給予了傳輸信號的頻率，其值為：
信號 s(t) 碰到目標，反射回來的信號為 r(t)。FOV范圍內N個目標的接收信號模型為 ：
這里，Ai 是接收到的振幅，τi 是目標 i 的往返時間延遲。
同時，目標i對應的往返行程為：
R0i 是目標 i 的起始范圍，c 是自由空間中的速度，vi 是第 i 個移動目標的速度。同樣，fdri 是目標 i 的多普勒頻移，計算公式為：
其中，λ 表示波長。如圖 1（b） 所示，接收信號 r(t) 送入混頻器，然后進行低通濾波（LPF）。高頻被去除，下變頻后的信號為：
在上述下變頻后的IF信號上，應用快速傅立葉變換（FFT）和恒虛警率（CFAR）檢測方案來檢測目標。為了簡化和更好地理解，假設FOV 內沒有任何相互干擾的兩個目標，并遵循圖 1(b)所示的流程。因此，拍頻頻率可視化如圖 2（a）所示。相應地，目標檢測結果可視化如圖 2(b) 所示。
圖2：(a) 無干擾的節拍信號 (b) 無干擾環境下的檢測 (c) 有干擾的節拍信號和 (d) 干擾環境下的檢測
2）干擾環境
在這種情況下，主雷達的總接收信號有兩個原因。第一個信號是主雷達從 N 個目標發射-反射回來的信號，如公式(8)所示。第二個信號來自 M 個二次雷達發射和一次雷達接收，如圖 1(a) 所示。
在此模型中，假定所有毫米波雷達都是同一類型：相同的頻率、帶寬和Chirp持續時間。接收信號的模型為：
整個接收到的信號經過混頻器和 LPF 后得到 IF 信號，即：
與無干擾情況類似，IF 信號順利獲得 FFT 和 CFAR 塊來取得目標檢測結果。為簡化問題，考慮兩個目標（N = 2）和兩個干擾源（M = 2）。
有干擾的情況下的IF 信號如圖 2(c) 所示，相應的檢測結果如圖 2(d) 所示，可以看出，由于雷達相互干擾，目標存在漏檢。
2.2 加權拍頻信號歸一化算法
加權拍頻信號歸一化算法可以識別IF信號的變化，并順利獲得將IF信號包絡與閾值進行比較來進一步最小化幅度。 其中，閾值是順利獲得使用前向和后向樣本計算，IF包絡順利獲得閾值進行歸一化。
因此，順利獲得消除干擾信號來提高信號干擾比（SINR)，該算法的偽代碼順利獲得將IF 信號作為輸入來減輕干擾，流程如下所示:
輸入：IF信號
輸出：加權拍頻信號歸一化IF信號
步驟1：前向滑窗，順利獲得長度為 l 的前向滑動窗口估計最大包絡。
步驟2：前后滑窗，順利獲得長度為 l 的前后滑動窗口估計最大包絡。
步驟3：估計最小值，選擇前向或后向包絡的最小值。
步驟4：估計權重，IF 信號順利獲得每個滑動窗口中的權重 wt 進行歸一化。
2.3 加權拍頻信號歸一化算法處理流程
加權拍頻信號歸一化算法可以消除干擾效應,并減少誤檢的數量，加權拍頻信號歸一化算法可以作為一個額外的處理塊來實現，從而不用修改現有的硬件。
加權拍頻信號歸一化算法消除干擾效果的方法是在時域IF信號中進行的，順利獲得使用前后向加窗技術可以消除IF信號內的毛刺， 該過程適用于每一個Chirp信號，不需要任何先驗信息。圖3給出了在存在干擾的情況下檢測目標的改進流程。
圖3：加權拍頻信號歸一化算法處理流程
三、仿真結果
3.1 仿真場景
設置毫米波雷達參數為：
（1）工作頻率為 77GHz、線性調頻脈沖持續時間為 59μs、帶寬為 99MHz、采樣頻率為 5MHz。
（2）目標1和目標2分別在 30 m 和 55 m 處，同時雷達的最大范圍為80m，干擾引入到同頻率的毫米波雷達中。

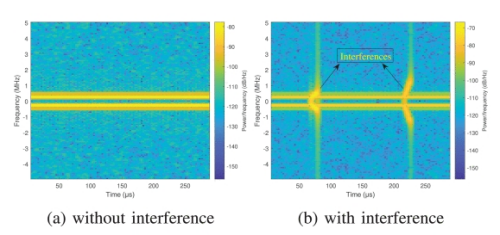

由于干擾，出現了如圖2（c）所示的被破壞的IF信號，同時，在IF上應用 STFT 的時頻圖如圖 4 所示。圖 4(a)顯示了無干擾 IF 信號上的 STFT，而圖 4(b)顯示了受干擾IF 信號上的 STFT。
圖4：IF 信號的STFT
3.2目標檢測
如圖3所示，加權拍頻信號歸一化算法塊用于處理IF信號。在該算法中，窗口是可調參數，它以滑動方式向前和向后移動。在處理后的IF 信號上應用一維 FFT，然后應用CA-CFAR檢測技術，其中有1個保護單元和6個參考單元。
在無干擾情況下，在30 m和55 m處檢測到兩個目標，如圖2(b)所示。
在干擾的情況下，傳統的檢測算法（見圖1(b)）會導致漏檢（見圖2(d)）。
為了檢測淹沒在干擾中的目標，論文使用了所提出的算法流程（參見圖 3）。圖5(a)和圖5(c)分別描繪了窗口大小為80和200的加權和歸一化拍頻信號。

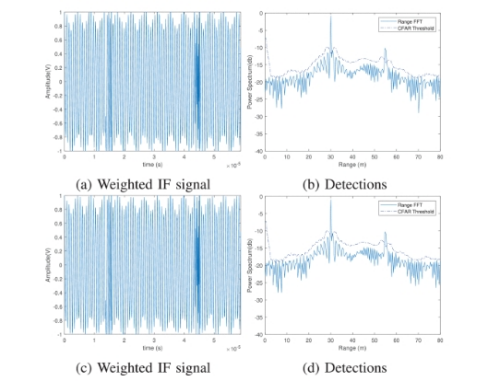

圖5：IF信號（a 和 c）和檢測（b 和 d）窗口長度分別為 80 和 200 。
同樣，可以順利獲得采用所提出的流程從圖 5（b） 和圖 5(d) 中觀察到成功的檢測。表 I 中給予了所有情況的 SNR。還觀察到，與圖 2(d) 相比，功率譜有所增加，這是 CA-CFAR 檢測（30 m 和 55 m）的主要原因 。
表1： SNR變化
3.3 窗長大小的影響
本算法唯一可調的參數是窗長大小，窗長對目標檢測的影響如表2所示。

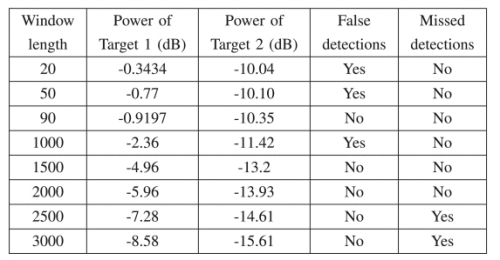

表2：窗長對目標檢測的影響
實驗觀察到較小窗長（20 和 50）存在錯誤檢測。窗長（90）的進一步增加既不會導致錯誤檢測，也不會導致漏檢。此外，窗長的增加（超過 2500）會導致漏檢。

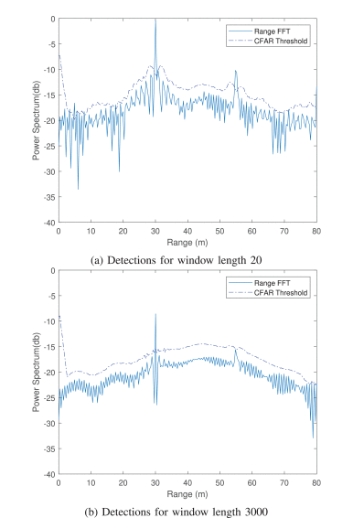

圖6：顯示了窗口長度為20的目標檢測
圖6（a）顯示了窗口長度為20的目標檢測，在5m、30m和55m處觀察目標。其中， 5m處的檢測為誤報，這種誤報背后的原因是由于窗長較小，與 CFAR 閾值相比噪聲功率增加。
此外，圖 6(b) 給出了 30m處的一個目標檢測，即使場景中存在兩個目標。由于兩個目標都落在相同的窗長內，因此會出現這種漏檢。順利獲得權重歸一化后，功率會降低，導致CFAR算法漏檢。因此，必須選擇合適的窗長，以便取得真實的目標信息。
四、總結
道路中毫米波雷達密度的增加導致雷達間干擾，傳統的接收機架構（由混頻器、LPF、FFT和CFAR組成）無法減輕相互干擾，導致目標漏檢。
本文提出的加權拍頻信號歸一化算法來處理IF信號，順利獲得該算法，IF信號的突然波動以前后向滑動窗口的方式被歸一化。
加權拍頻信號歸一化算法很容易實現，因?yàn)樗粫?huì)干擾任何現有的接收器架構處理模塊。仿真結果表明，選擇較小的窗長會導致錯誤目標增加。此外，較大的窗長會導致漏檢。順利獲得適當?shù)拇伴L可以檢測到干擾范圍內的淹沒目標，并且不會出現誤報或漏檢。
這個算法研究的未來方向可以集中于窗長大小的最優選擇或基于IF信號歷史的自適應窗長。此外，還可以順利獲得裁剪干擾信號并順利獲得尋找自適應權重對其進行處理來進一步修改算法。
