串饋天線陣列設計:一種先驗知識指導的元單元建模和陣列智能綜合方法
摘要:串饋天線陣列設計的復雜度會隨著陣元數目的上升急劇增加。對于毫米波串饋天線陣列,如果采用理想天線陣元近似會使性能惡化,而采用全波電磁仿真方法則會陷入非常耗時的迭代過程。本文提出了一種先驗知識指導的基元建模方法和機器學習輔助的串饋天線陣列綜合方法,大幅度降低訓練和預測的時間同時提升預測精度。
一、研究背景
微帶串饋天線陣列(Series-Fed Microstrip Antenna Array,SFMAA)由于其低剖面、低成本、低饋線損耗等優點,在無線通信、雷達等領域得到了廣泛應用。微帶串饋天線陣列綜合問題的復雜度會隨著陣元個數的上升快速增加。傳統的依靠理想天線的方法和全波電磁仿真的方法會陷入性能惡化或耗時的迭代過程。采用機器學習輔助優化的智能設計方法會面臨“維數災難”,導致訓練和預測時間的增加以及預測精度的下降。
本文提出了一種先驗知識指導的基單元建模(Base Element Modeling,BEM)方法和機器學習輔助的微帶串饋陣列綜合方法。分析不同位置和尺寸的BE在串饋微帶陣列中的相似性,將BE分為不同的種類。引入余弦域訓練方法降低計算開銷。利用陣列綜合、微波網絡級聯與機器學習輔助優化的方法對SFMAA進行智能設計。先驗知識指導與數據驅動的混合方法有利于加速綜合過程,降低訓練和預測的時間的同時提升精度。
二、基單元建模
圖1、SFMAA和BE的示意圖

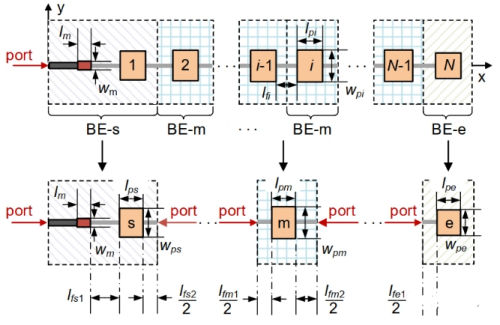

SFMAA和BE的示意圖如圖1所示。傳統的數據驅動陣列設計參數建模(Array Design Parameter Modeling,ADPM)需要大量的訓練樣本,此外,訓練和預測時間是不可忽略的。N單元的SFMAA有3N+2個設計變量。由于“維數災難”,初始樣本的數量會隨設計變量的增加呈指數增長,初始樣本的獲取是耗時的。為解決這個問題,本文采用了“分而治之”的策略。由于SFMAA的單元在陣列中重復出現,這些單元可以被三種類型的基單元(Base element,BE)表征:起始單元(基單元s,標號:1)、中間單元(基單元m,標號:2~N-1)和末端單元(基單元e,標號:N)。每種基單元可視為一端口或二端口網絡,N元微帶串饋天線陣列可視為1個基單元s、N-2個基單元m和1個基單元e級聯得到。與整個陣列相比,基于BE建模有更少的設計參數和更低的復雜度,極大地降低了獲取初始樣本的時間。利用機器學習算法對每種類型BE的S參數和方向圖分別訓練,得到計算復雜度較低的代理模型。在給出陣列的結構參數后,順利獲得BE的代理模型能夠預測并近似得到陣列的S參數和方向圖,繼而對串饋陣列進行設計。BEM的流程圖如圖3(b)所示,具體步驟包括:
(1)采樣:利用拉丁超立方采樣的方法,對三種類型的BE分別采樣,利用全波仿真軟件對每種BE進行仿真,得到BE的S參數和方向圖;
(2)訓練:BE的結構參數以及頻率作為機器學習的輸入?yún)?shù),S參數作為輸出參數,利用機器學習算法訓練得到S參數的代理模型;分別對BE方向圖的實部和虛部進行離散余弦變換(Discrete Cosine Transform,DCT),BE的結構參數作為機器學習的輸入?yún)?shù),變換后前Na個系數作為輸出參數,利用機器學習算法得到方向圖的代理模型;
(3)計算S參數:確定陣列的結構參數后,利用步驟(2)中的代理模型預測得到相應BE的S參數,N單元SFMAA可視為N-1個二端口網絡和1個一端口網絡,如圖2(a)所示。以圖2(b)兩個二端口網絡級聯為例,單元i與單元i+1的級聯視為二端口網絡i與二端口網絡i+1的級聯,順利獲得遞歸運算得到陣列的S參數。
(4)方向圖的計算:利用步驟(2)中的代理模型預測得到BE的方向圖DCT系數,經過補0并作離散余弦逆變換后得到BE的方向圖。
(b) 二端口網絡級聯

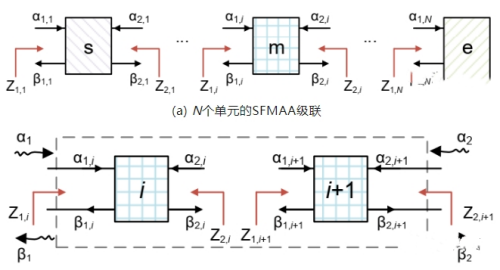

圖2、SFMAA的微波網絡級聯示意圖
(a) ADPM
(b) BEM
(c) AAI
(d) 余弦域方向圖訓練

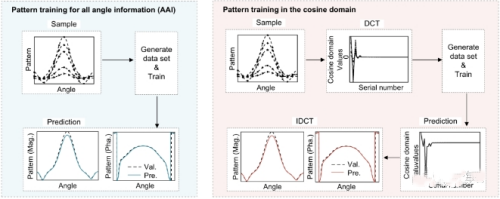

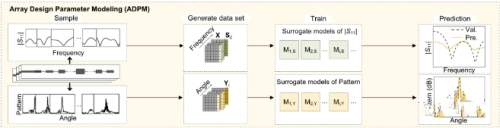

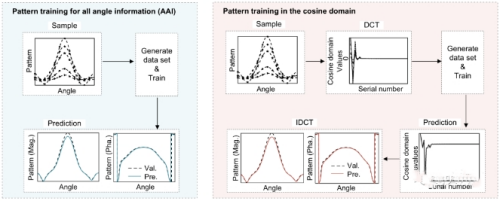

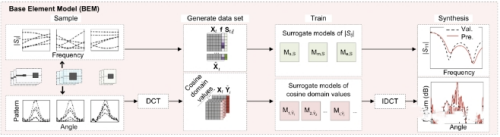

圖3、采用ADPM、BEM、對全部角度信息(All-angle information,AAI)訓練、余弦域訓練的流程圖
三、實驗驗證
順利獲得14單元串饋天線陣列余割平方方向圖綜合的例子說明所提方法的有效性和優越性。同時要求76-77GHz頻帶內的|S11|<-10dB,[-150°, -5°]與[35°, 150°]區域的旁瓣電平(Side-lobe level,SLL)小于-20dB。此外要求過渡區域[-5°, 0°]與[30°, 35°]沒有旁瓣。本例在29.04小時得到符合要求的設計,其中采樣時間為6.87小時,訓練需要5.53秒,優化時間為5.29小時,仿真驗證的時間為16.88小時。采用本文所提方案的天線陣列如圖4所示,采用微帶-鰭線-波導的轉接結構滿足毫米波測試要求。陣列的仿真與測試結果如圖5所示,仿真和測試的數據吻合良好。
(a) 天線陣列及結構件
(b) S參數測試環境
(c) 遠場方向圖測試環境

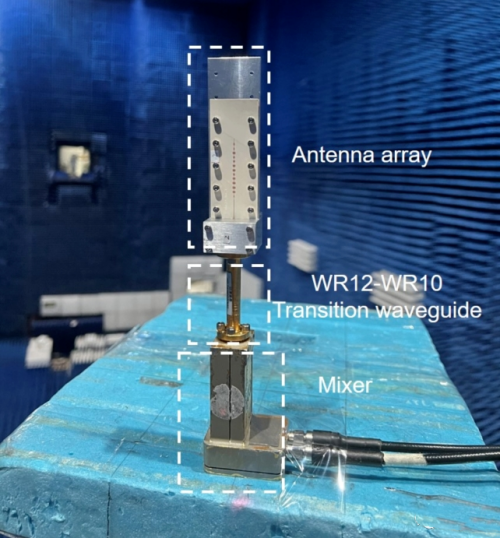

圖4、微帶串饋天線陣列實物圖
(a) S參數

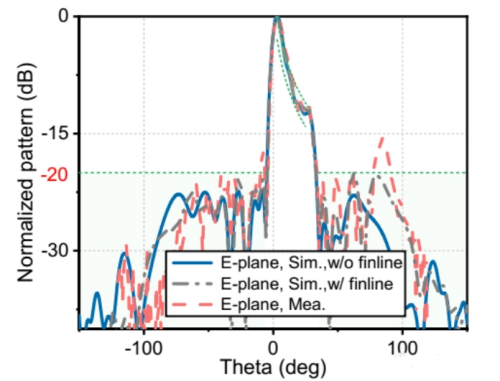

(b) E面方向圖

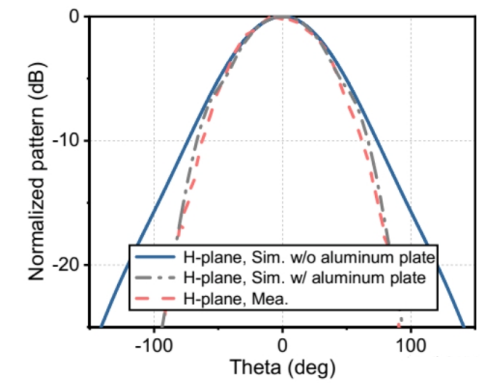

(c) H面方向圖

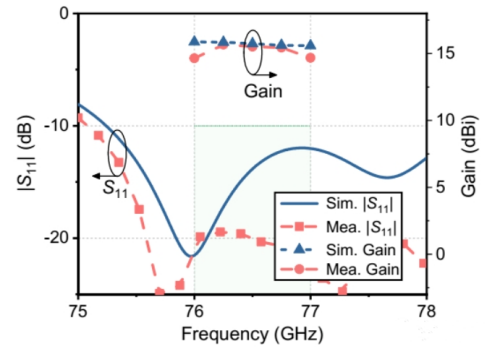

圖5、14單元串饋天線陣列余割平方方向圖的仿真與測試結果對比
四、研究結論
針對串饋天線陣列設計所面臨的問題,本文提出了一種先驗知識指導的元單元建模和陣列智能綜合方法。利用三種類型的BE來表征SFMAA。對每種類型的BE獨立采樣和訓練,顯著降低了計算成本。為了降低BE方向圖的計算成本引入了DCT,與傳統的對所有角度信息進行訓練的方法相比,在變換域進行訓練和預測極大地節省了計算開銷,而預測精度不相上下。順利獲得使用網絡級聯和陣列合成的BEM方法近似SFMAA的電性能,從而大大降低了SFMAA設計的復雜度。順利獲得三種串饋天線陣列原型實測驗證了所提方法的有效性。
【論文信息】
W. Q. Chen, Q. Wu, J. H. Wei, C. Yu, H. M. Wang, and W. Hong, “Knowledge-guided and machine learning-assisted synthesis for series-fed microstrip antenna arrays using base element modeling,” IEEE Trans. Antennas Propag., Early Access, DOI: 10.1109/TAP.2023.3341226, Dec. 2023.
