微凸天線

微凸天線代表著一種全新結構和工作機理的基本天線系統。其發明標志著印刷和集成天線結構設計由二維平面向三維立體的范式轉變。微凸天線的問世有效地解決了極薄基片微帶天線輻射效率低的問題。以腔模（TM01）與球模（TM10）微凸天線為例，研究發現其輻射效率相比于工作在腔模（TM01）的微帶天線提高了數倍。采用特定芯片封裝材料和工藝，微帶天線的輻射效率實測值為10.9%，而微凸天線達到了49.5%，是微帶天線輻射效率的4.5倍。另一方面，采用不同芯片集成材料和工藝，微帶天線的輻射效率理論與仿真值分別是35.12%及38.72%，而微凸天線達到了85%及85.6%，是微帶天線輻射效率的2.2倍。微凸天線輻射效率高的原因主要在于降低了金屬損耗，同時二模協同輻射也發揮了重要作用。圖1展示了太赫茲片上微凸天線的顯微照片。

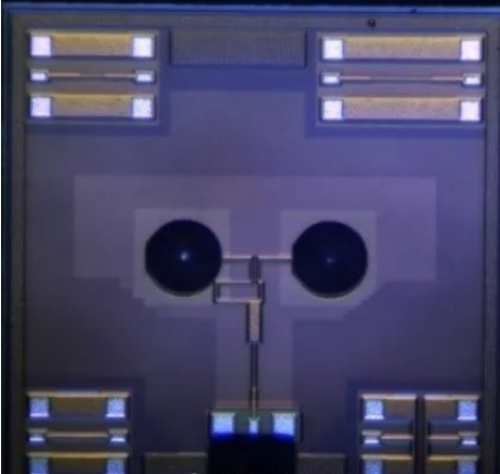

圖1 太赫茲片上微凸天線顯微照片（芯片尺寸2 x 2 平方毫米）

柔性天線

柔性天線是由南京郵電大學科學家使用碳化鈦材料代替?zhèn)鹘y(tǒng)金屬，首次采用“分子膠水”界面改性工藝和擠壓印刷技術相結合的策略構建的。這種柔性超寬帶碳化鈦單極子天線能夠在彎曲狀態下實現流暢的無線通信傳輸。相比傳統的金屬材料，碳化鈦具有高電導率、輕質柔性和易加工等特性。該天線在工藝測試中表現出色，是一項具有潛在廣泛應用前景的創新技術。圖2展示了柔性天線的實物照片。

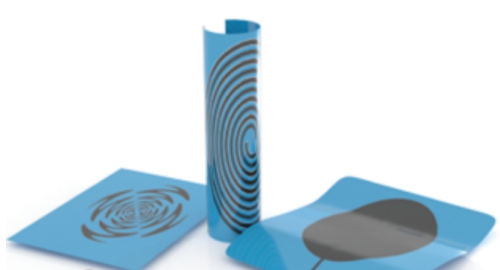

圖2 柔性天線實物照片

靈犀天線

靈犀天線是由華為首創的一項技術，實現了在36000公里高軌道衛星通信，即使沒有地面網絡，也能進行衛星電話通信，并可以編輯衛星消息。這項技術采用內置式寬波束天線技術和多天線聚合增強技術。圖3展示了內置靈犀天線的智能手機與衛星通信的示意圖。

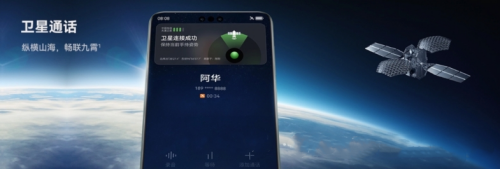

圖3  內置靈犀天線的智能手機與衛星通信示意圖

屏上天線

屏上天線是由維信諾（Visionox）研發的雙頻雙極化5G毫米波屏上天線技術。該技術將毫米波天線陣列集成內嵌入OLED顯示屏，克服了與光學和觸控的兼容挑戰。維信諾的屏上天線設計在2023年的全球年度顯示領域頂級會議上展出，并取得了多個獎項。圖4展示了配置了屏上天線的屏體照片。

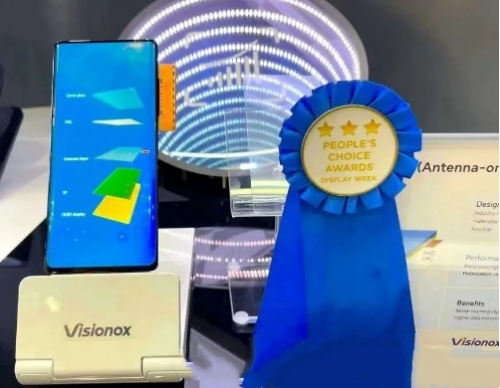

圖4 維信諾配置AoD 的屏體照片

純金屬高增益發射陣列天線

純金屬高增益發射陣列天線是由東南大學和南京航空航天大學科學家使用紫外光刻技術與微電鑄技術相結合成功開發的。該天線在0.91 THz時達到峰值36.47 dBi的增益，具有優異的性能。圖5展示了該陣列天線的照片和掃描電子顯微鏡圖像。

圖5 純金屬結構高增益THz透射陣列天線照片及掃描電子顯微鏡圖像

通用超表面天線

通用超表面天線是由香港城市大學與東南大學科學家合作研發的，能夠個別或同時調控電磁幅射的波幅、相位、頻率、極化及方向。這項技術有望在第六代(6G)無線通信系統中得到應用。圖6展示了通用超表面天線的實物照片。

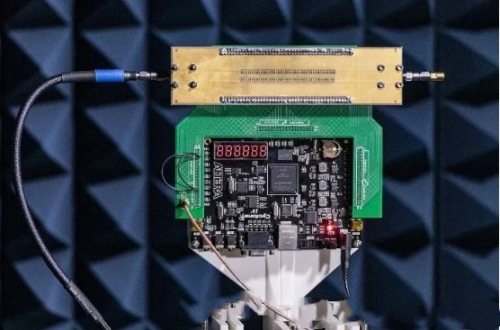

圖6 通用超表面天線實物照片

銀河航天星載相控陣天線

2023年7月23日銀河航天靈犀03星在太原衛星發射中心發射升空，衛星順利進入預定軌道，發射任務取得圓滿成功。銀河航天在靈犀03星上成功實現了終端到終端低軌衛星通信測試。靈犀03星數字載荷中的相控陣天線，采用了新型螺旋線式陣列排布技術和混合波束成形天線架構，相比于傳統的排布方式，生成的多波束能量更集中，信號干擾更小，集成度更高，體積更小巧。后續，銀河航天將進一步在軌驗證下一代低軌寬帶衛星通信技術，包括星上交換、信令波束等，不斷探索通信衛星應用新模式，為我國衛星互聯網建設給予技術支撐。圖7是銀河航天可堆疊平板衛星示意圖。

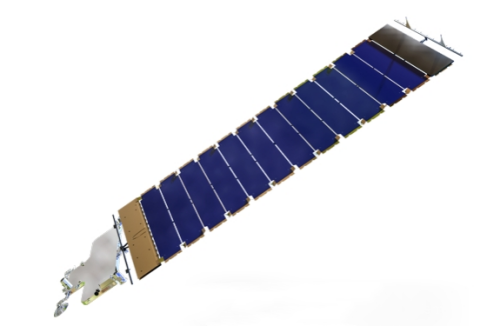

圖7 銀河航天可堆疊平板衛星示意圖

中國之眸

2023年9月20日，中國參與研制的國際大科學工程平方公里陣列射電望遠鏡（SKA）進入建設階段以來建成的首臺中頻天線，在中國電科網絡通信研究院測試現場正式吊裝，不久后將運往位于南非的目的地。之后，中國電科將陸續完成SKA建設階段首批64臺中頻天線的生產。中頻天線結構是SKA中頻陣列的核心設施。首臺中頻天線的研制成功，標志著SKA中頻天線結構已經基本達到技術就緒和批量生產狀態，正式進入建設階段。圖8是國際大科學工程平方公里陣列射電望遠鏡首臺中頻天線吊裝照片。

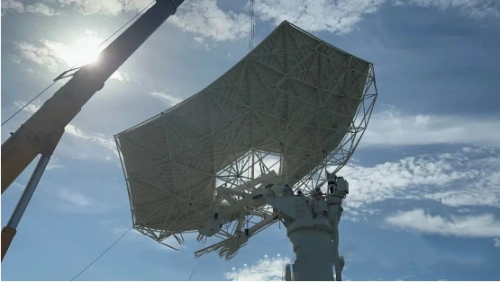

圖8 國際大科學工程平方公里陣列射電望遠鏡首臺中頻天線吊裝照片

千眼天珠

中國之眸是指中國參與研制的國際大科學工程平方公里陣列射電望遠鏡（SKA）中的中頻天線。首臺中頻天線已經進入建設階段，標志著SKA中頻天線結構已經達到技術就緒和批量生產狀態。這是中國電科網絡通信研究院測試現場吊裝的首臺中頻天線，將用于監測太陽和日地空間傳播鏈條。圖8展示了國際大科學工程平方公里陣列射電望遠鏡首臺中頻天線吊裝的照片。

千眼天珠是指位于四川省稻城縣噶通鎮的圓環陣太陽射電成像望遠鏡。該望遠鏡由313部直徑6米的拋物面天線構成，被稱為“千眼天珠”，是全球規模最大的綜合孔徑射電望遠鏡之一。圖9展示了圓環陣太陽射電成像望遠鏡的照片。

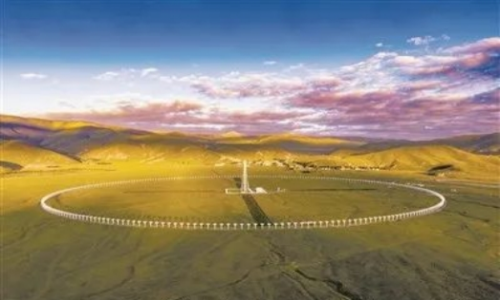

圖9 圓環陣太陽射電成像望遠鏡照片

媲美“天眼”的 110 米大口徑天線

新疆奇臺110米口徑全向可動射電望遠鏡是由中國電科39所提出的基于主副伺協同控制的大口徑天線高精度控制技術。這項技術利用全數字信號提高了伺服控制精度和反應速度，確保射電望遠鏡觀測的高質量。圖10展示了新疆奇臺110米口徑全向可動射電望遠鏡的效果圖。

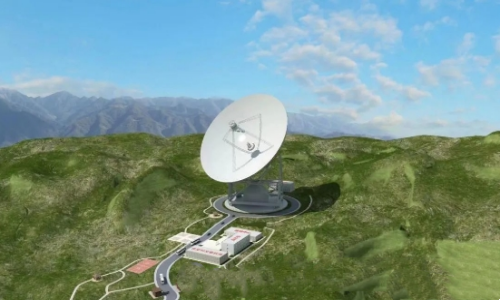

圖10 新疆奇臺110米口徑全向可動射電望遠鏡效果圖
