[技術前沿]晶體管的下一步--3D集成
垂直晶體管的后續版本正在出現，可能是finFET的繼任者，將較低的泄漏與顯著的面積減小結合在一起。
隨著N3推出的堆疊納米片晶體管使用多個溝道層來維持總體溝道長度和必要的驅動電流，同時繼續減少標準單元占用空間。后續技術CFET將z軸進一步推高，將n溝道和p溝道晶體管堆疊在彼此的頂部，而不是并排。
在12月的IEEE電子器件會議上展示的工作中，臺積電的研究人員估計，在柵極尺寸恒定的情況下，CFET可以將整體尺寸減小1.5倍到2倍。對于任何數字邏輯來說，這些都是顯著的領域優勢，但制造這些新的晶體管結構將是一個挑戰。
單片3D集成是最簡單的集成方案，也是最有可能第一時間投入生產的方案。在單片3D集成中，整個結構組裝在單片硅上。這種方法還可用于制造內存計算設計，其中內存器件被制造為傳統CMOS電路金屬化層的一部分。雖然單片3D設計中的各個層可以融入新技術（例如ReRAM器件的集成），但整體CMOS流程仍得以保留。使用的所有材料和工藝都必須與該標準兼容。
為互補器件添加更多納米片
這種方案的整體過程類似于堆疊納米片晶體管流程。它從八個或更多交替的硅和硅鍺層（四對）開始，而堆疊的納米片NFET或PFET可能只有四個這樣的層（兩對）。然而，在CFET 流程中，中間介電層插入到堆棧的中間。
該層將n型和p型晶體管分開，可能是與標準納米片晶體管流程最重要的區別。imec的Naoto Horiguchi表示，為了最大限度地減少寄生電容，中間介電層應盡可能薄。但如果它太薄，邊緣放置錯誤可能會導致隔離失敗，將頂部器件的觸點降落到底部器件上。
在臺積電的工藝中，Si/SiGe超晶格包括一個高鍺SiGe層作為中間電介質的占位符。在源極/漏極蝕刻之后，高選擇性蝕刻去除該層并氧化其兩側的硅以形成中間電介質。
在TSMC工藝中形成中間電介質之后，進行內部隔離物凹槽蝕刻，使SiGe層相對于硅納米片凹進，從而限定柵極長度和結重疊。
盡管臺積電強調尚未制造出完全金屬化的集成CFET電路，但它確實報告稱，超過90%的晶體管幸存下來。
沉積納米片堆疊非常簡單。以所需的精度蝕刻它則不然。低于垂直的蝕刻輪廓將改變頂部和底部器件的相對溝道長度，導致不對稱的開關特性。
堆疊晶圓以提高靈活性

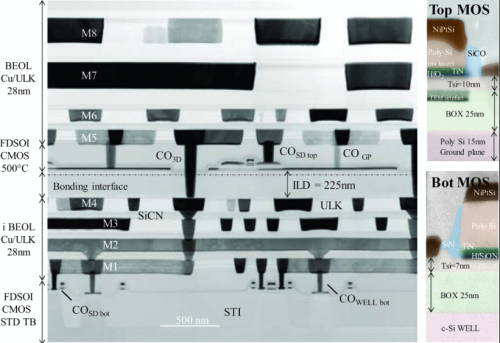

另一種順序3D集成更加靈活。雖然單片3D集成使用單個器件層，但順序3D集成在第一層之上綁定了一個附加層。不過，順序3D集成不同于三維晶圓級封裝和芯片堆疊。在WLP中，組件器件被完成、鈍化和測試。組件芯片作為獨立電路具有完整的功能。在順序3D集成中，這兩層是單個集成電路的一部分。
通常，雖然并非總是如此，第二層是未經處理的裸晶圓，根本沒有任何器件。Soitec研究和外部合作總監Ionut Radu表示，他的公司使用SmartCut工藝來轉移亞微米硅層。不過，順序集成的優點之一是它為其他可能性打開了大門。例如，第二層可以使用不同的硅晶格取向來促進應力工程以提高載流子遷移率。它還可以使用替代溝道材料，例如砷化鎵或二維半導體。在轉移發生之前，第二片晶圓的處理不會對第一片晶圓的熱預算產生影響。
鍵合后，第二層的工藝溫度通常必須保持在500°C以下。CEA-Leti的工藝集成工程師Tadeu Mota-Frutuoso表示，研究人員順利獲得對源/源使用激光退火，能夠在傳統CMOS工藝中達到這一基準。排水激活步驟。
雖然順序3D集成可用于實現CFET器件，但頂層也可以包含獨立電路。盡管如此，與單片集成一樣，兩個電路層之間的介電層是關鍵的工藝步驟。KAIST的分析師發現，減少層間電介質的厚度可以改善散熱。它還有助于使用底部柵極來控制頂層設備。另一方面，介電層位于原始晶圓和轉移層之間的界面處。厚度控制取決于用于準備轉移表面的拋光步驟。如此精確的控制對于CMP來說極具挑戰性。
無污染地重新驅動晶圓
雖然第二電路層可以在工藝流程中的任何點添加，但插入點不僅限制第一層和第二層器件，而且限制整個晶圓廠。當?shù)诙由形窗骷r(shí)，與第一層的對齊相對容易。相比之下，Horiguchi表示，將一個器件晶圓對齊到另一個器件晶圓的頂部會造成面積損失，以適應潛在的重疊錯誤。順序3D結構的總器件厚度也往往更大。
將具有觸點和其他金屬化的第一層晶圓返回到FEOL工具來制造第二晶體管層會帶來很大的交叉污染風險。即使頂面封裝良好，Mota-Frutuoso在一次采訪中解釋說，底層的側壁和斜面仍然會將金屬層暴露于FEOL工藝中。為分析決這個問題，CEA-Leti提出了一種斜面污染包裹 (BCW) 方案，該方案第一時間清潔晶圓邊緣，然后使用保護性氧化層將其和側壁封裝。
控制散熱
對于單片和順序3D器件來說，散熱都是一個重大挑戰。概括起來很困難，因?yàn)闊崽匦匀Q于特定的集成方案甚至電路設計。臺積電高級經理Wei-Yen Woon和他的同事評估了氮化鋁和金剛石作為可能的散熱層。雖然兩者都已用于功率器件，但它們對于CMOS工藝流程來說是全新的。他們順利獲得低溫濺射工藝取得了高質量的柱狀A(yù)lN薄膜，盡管柱狀結構確實阻礙了面內熱傳輸。雖然金剛石具有極高的導熱性，但它也可能需要極高的加工溫度。臺積電團隊順利獲得使用預沉積的金剛石核，在BEOL兼容溫度下沉積了質量可接受的薄膜，但他們尚未嘗試將這些薄膜與工作設備集成。
下一步是什么？
短期內，單片3D集成在現有納米片晶體管工藝流程的基礎上，為CFET制造給予了一條相對簡單的途徑。即使是順序3D集成的支持者也希望整體方法能夠第一時間投入生產。但從長遠來看，在第二器件層使用完全不同的材料的能力為器件設計人員給予了更多的工藝優化旋鈕。
不管它是如何實現的，有源器件不再需要將自身限制在單個平面層的想法的影響遠遠超出了邏輯晶體管的范圍。從內存計算模塊到圖像傳感器，3D集成是“超越摩爾”設備的重要工具。
