5G萬物互聯時代，射頻前端成為主角
5G萬物互聯時代，射頻前端成為主角
今天，當 ■十大网投正规信誉官网■十大网投靠谱平台 談到智能手機的核心部件時，很多人都會想到處理器，稍微分析一些的朋友可能還會想到基帶。這些元器件確實非常重要，手機之所以可以“無所不能”，這些核心元器件起到了決定性作用，用戶能認識到它們的重要性，完全是能夠理解的。
不過，并不是所有的部件都這么好運，和SoC、基帶芯片一樣，射頻前端同樣是手機中的核心器件之一，但知名度就要差很多了。從一臺手機組裝完成，到用戶手中，再到最后回收，走完整個生命周期，大多智能手機用戶甚至都沒聽說過它的名字。
既然說是核心元器件，那么說明射頻前端還是十分重要的，正如汽車離不開變速箱一樣，手機同樣離不開射頻前端，某種程度上來說，如果沒有射頻前端，手機也就失去了作為通信工具的意義。下面就由 ■十大网投正规信誉官网■十大网投靠谱平台 科技小編帶您分析。
01 射頻前端有什么用？
射頻前端英文全稱為Radio Frequency Front-End，簡稱RFFE，它是智能手機等移動通信設備的核心組件，起到收發射頻信號的作用。
眾所周知，手機是順利獲得無線信號進行通信的，其中無線通信模塊由天線、基帶、射頻前端等重要部分組成。其中射頻前端主要元器件包括射頻開關（Switch）、射頻低噪聲放大器（LNA）、射頻功率放大器（PA）、雙工器（Duplexers）、濾波器（Filter）。

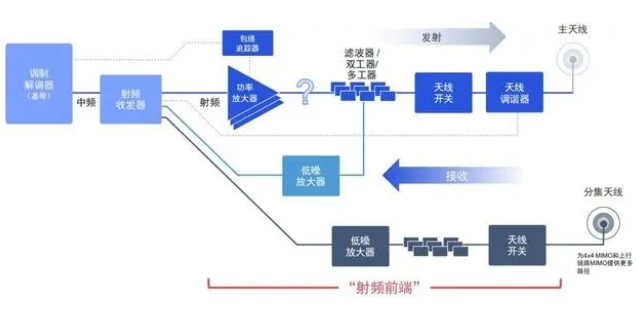

射頻前端的構成模塊
作為移動終端通信的核心組件，在整個信號傳輸?shù)倪^(guò)程中，射頻前端可以對信號進行變頻、放大和過濾，從而將其變?yōu)?“可用”信號。
舉個例子，比如當 ■十大网投正规信誉官网■十大网投靠谱平台 撥打電話時，此時輸入的語音信號會被手機中的基帶芯片轉化為數字信號、模擬信號，這些信號會經由射頻芯片調制，就會變成射頻信號。
此時用到射頻前端的地方就來了，傳輸過程的射頻信號需要經由射頻前端過濾和放大，才能繼續傳輸?shù)交局?。接著基帶?huì)把信號輸送到另外一臺手機上，信號同樣需要經過射頻前端過濾和放大，然后依次傳遞給射頻芯片和基帶，最后輸出語音完成整個通話。
可以說，如果沒有射頻前端，今天的智能手機就根本無法連接到移動網絡，就更不用說上網打電話了，其重要性可見一斑。
02 5G的復雜性和高通解決方案
和手機基帶芯片一樣，隨著通信技術的迭代，手機射頻前端的設計復雜度也在不斷提升。
從移動通信來講，最新的5G射頻前端設計必須支持新的、更高帶寬的5G頻率，此外還不能只支持5G，一定是需要向下兼容4G、3G、2G。另一方面，手機需要支持更多的頻段組合，當下一臺普通機型都需要支持十幾甚至幾十個頻段，這意味著對所需器件數量的需求也會迅速增加。

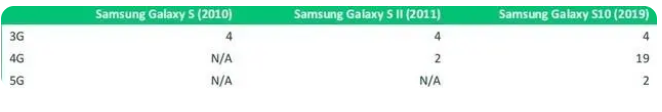

三星 Galaxy 系列在每次移動網絡迭代支持的無線頻段數量
5G時代到來后，智能手機開始追求更加多樣化的功能，對功耗控制也更嚴格，加之上面所提到的頻段增加，在手機空間越發緊張的前提下，分配給射頻前端的PCB板面積卻并沒有增加，反而對手機射頻前端設計提出了更高的需求，這也促使射頻前端模塊開始向著L-PAMiD和L-PAMiF等有著較高模塊化程度的高度集成式的方向開展。

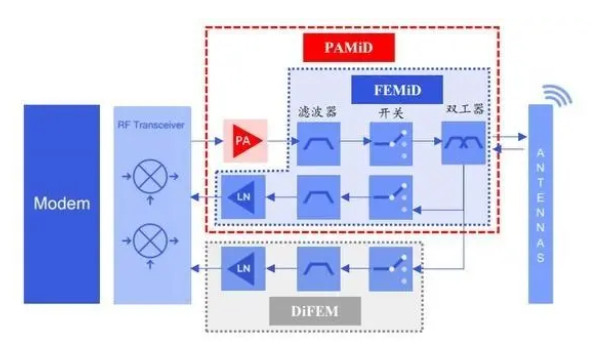

集成化模組示意圖
很多業內人士認為，模塊化是射頻前端開展的必然趨勢，而一些廠商也確實是這樣去做的。不久前，高通推出了全新射頻前端模組，該模組不僅支持下一代標準Wi-Fi 7，同時也支持5G網絡，且支持5G/Wi-Fi并發，能夠增強網絡穩定性和網速表現。
為了實現最佳的射頻模組性能，高通重新設計了功率放大器和低噪聲放大器，以便其可以高效地協同工作。同時，高通還為終端廠商給予了全面的基帶到天線無線解決方案，將功率放大器和低噪聲放大器精確集成到單鏈封裝中，使得終端廠商可以根據需求靈活調整Wi-Fi模組的位置，以最大限度的激發射頻模組的性能潛力。
很多人對于高通的認知，更多還是來源于驍龍移動平臺，其實高通的射頻前端解決方案同樣得到了廣大廠商的認可。特別是進入5G時代后，考慮到5G復雜性之高，射頻設計越簡單，對于OEM廠商來說布局就越方便，成本也就越低，而高通方案無疑很好滿足了這些需求。
高通設計了移動行業首個從調制解調器到射頻前端的完整解決方案，它支持高通面向5G的寬帶包絡追蹤技術，在極大提升速率和網絡覆蓋之余，還具有出色能效表現?，F(xiàn)在，高通已經將這一技術引入高通驍龍X55、X60以及X65調制解調器及射頻系統，極大提升了當下智能手機的長續航和無線連接體驗。
驍龍X70是全球首個集成AI處理器的5G調制解調器及射頻系統
與此同時，高通將AI應用于調制解調器及射頻系統中，利用AI智能地偵測握持手機的手部動作，并動態調諧天線，實現更低的通話掉線率、更快速率、更佳覆蓋和更長續航的體驗，無疑進一步降低了相應終端的設計難度。
03 萬物互聯時代，射頻前端成為主角
不斷以來，射頻前端芯片主要應用于手機和通訊模塊市場、Wi-Fi路由器市場和通訊基站市場等。不過，隨著5G、Wi-Fi和物聯網技術的開展，將驅動越來越多的行業和企業實現數字化轉型，將培育出更多的物聯應用場景，從而真正實現萬物互聯。
在萬物互聯大背景下，每一類物聯應用都離不開“物-物”相連的關鍵，這意味著對射頻前端技術的需求和挑戰也是前所未有的。
現在的蜂窩數據以及Wi-Fi很難滿足各終端間的快速響應、連接，這不斷都是困擾終端廠商的一大難題。而想要解決這些高性能的需求，先進的射頻連接解決方案必不可少。
射頻前端的廣泛應用
高通此次推出的全新的射頻前端模組正是為此而來，該模組具備極高的靈活性，可以用它和高通FastConnect 7800 Wi-Fi 7/藍牙無線連接系統、驍龍5G調制解調器及射頻系統相結合，用于基于驍龍平臺的設備，也可以搭配第三方Wi-Fi和藍牙芯片組。有了這一全新的模組，廠商就可以以此來快速、低成本地開發Wi-Fi設備，滿足用戶日益增長的需求。
與此同時，高通推出全新Wi-Fi 7射頻前端模組，不僅適用于智能手機領域，還將廣泛應用于包括汽車、擴展現實、PC、可穿戴設備、移動寬帶以及物聯網終端，覆蓋從低復雜度到高復雜度的幾乎所有終端類型。
現在看來，盡管萬物互聯的時代還沒有實現，不過行業變革已經可以預見，在這個過程中，射頻前端帶來的通信能力的提升將是真正的“潤滑劑”，成為有助于萬物互聯時代大門的關鍵力量。
最后：
憑借著領先行業的技術優勢，高通5G調制解調器實現了行業領先的性能和體驗，加速了5G智能手機的普及，同時也為用戶帶來了極致的無線連接體驗。而在5G技術和應用突飛猛進的同時，與調制解調器配套的射頻技術也成為了改變行業、改變用戶體驗的重要一部分。
在手機上，驍龍調制解調器與射頻技術結合，讓手機的網絡體驗更進一步，讓手機支持5G以及Wi-Fi最新的技術，帶來更高速更低延時的體驗。而面對未來，高通憑借調制解調器和射頻前端重新定義連接，在面向汽車、物聯網和工業應用等更廣闊的市場中將發揮更為關鍵的作用，讓更多智能終端享受到穩定高速的連接體驗，加速行業快速邁入萬物互聯時代。
