濾波器定義
今的多通道寬帶多倍頻程調諧RF接收器，通常需要消除不必要的阻塞信號，從而保持相關信號的保真度。濾波器在減少這些不必要的信號上起到了重要作用，特別是在這些系統的接收器RF前端和本振(LO)部分。 ■十大网投正规信誉官网■十大网投靠谱平台 科技小編將帶領大家探討RF信號鏈中濾波器的概念
為分析決RF通信系統中干擾信號的問題，工程師們依靠濾波器來減少這些信號并保留目標信號。簡單地說，濾波器是一種允許在通帶內傳輸頻率和在阻帶內抑制頻率的組件。
通常，濾波器的插入損耗(dB)可描述為低通、高通、帶通或帶阻（陷波）。這個術語指的是所繪制的容許通帶頻率響應與增加的頻率之間的關系。濾波器可以根據其頻率響應波形進一步分類，例如通帶紋波、阻帶紋波，以及它們相對于頻率的滾降速度。為了便于說明，圖7顯示了四種主要的濾波器類型。

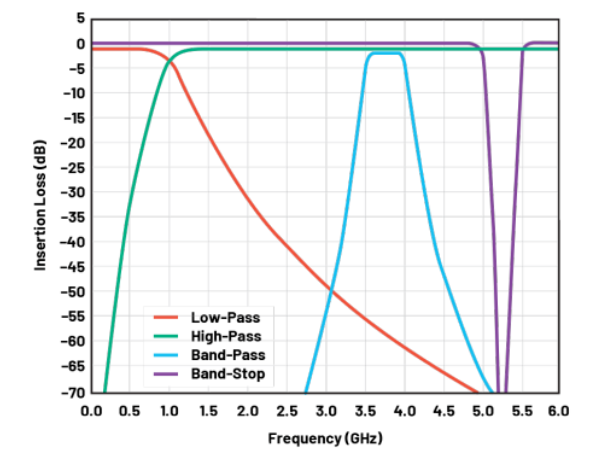

圖7.按類型劃分的濾波器波形。
除了插入損耗外，濾波器的另一個重要特性是群延遲。群延遲是指?jìng)鬏斚辔幌鄬?duì)于頻率的變化率。群延遲的單位是時間（秒），因此這個指標可視為特定信號順利獲得濾波器的傳輸時間。單一頻率的傳輸時間本身通常影響不大，但當寬帶調制信號順利獲得濾波器時，群延遲的平坦性就變得很重要，因?yàn)樗梢栽诮邮招盘?hào)中引入不同的時間延遲，使信號失真。等式5給出了群延遲的方程，其中θ是相位，?是頻率：
具有明顯插入損耗和群延遲特性的典型濾波器類型有Butterworth、Chebyshev、橢圓和Bessel。每個類型通常由一個階數來定義，它描述了濾波器中有多少個無功元件。階數越高，頻率滾降就越快。
在考慮類似階數的濾波器時，Butterworth濾波器可給予盡量平坦的通帶響應，但會犧牲頻率滾降，而Chebyshev濾波器則具有很好的頻率滾降，但存在一些通帶紋波。橢圓濾波器（有時稱為Cauer-Chebyshev）比Chebyshev濾波器有更多的頻率滾降，但也因此會在通帶和阻帶中產生紋波。Bessel濾波器的頻率和群延遲響應最為平坦，但其頻率滾降性能最差。為了便于說明，圖8顯示了一個五階低通濾波器的理想插入損耗和群延遲，其3 dB頻率(f3 dB)為2 Ghz，允許的通帶紋波為1 dB，阻帶紋波為50 dB。
對于在整個頻率范圍內保持恒定相位很重要的系統，如雷達系統，相關頻帶的群延遲平坦度對于避免接收到的脈沖出現意外相位偏差來說至關重要。假設接收信號范圍可以覆蓋1 GHz或更多，則應盡量減少寬頻帶的群延遲平坦度。根據經驗法則，應將群延遲平坦度保持在<1 ns，但這要取決于系統對相位偏差的容限。圖9顯示了群延遲平坦度分別為2.24 ns和0.8 ns的濾波器示例。觀察這些波形可以發現，對于更平坦的群延遲來說，整個頻率范圍的相位變化更加一致。
最后，用于設計濾波器的無功元件的品質因數（Q因數）是影響性能的一個重要屬性。品質因數定義為特定電路元件的無功阻抗與串聯損耗電阻之比。它與技術工藝和用于實現的物理區域密切相關。品質系數越高，頻率響應越快，插入損耗越小。

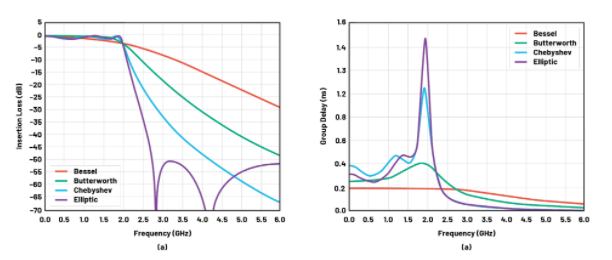

圖8.五階低通濾波器的插入損耗和群延遲。

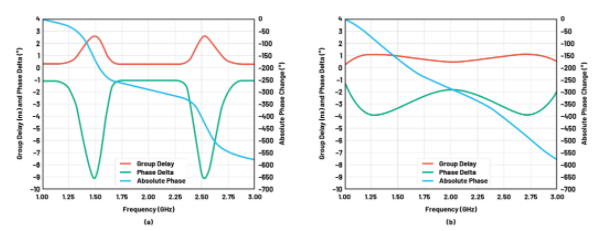

圖9.群延遲平坦度影響與線性相位的偏差：(a)顯示2.24 ns的群延遲平坦度 (b)顯示0.8 ns的平坦度，兩者對比可看出，相位變化與頻率的關系更一致。
RF通信的傳統濾波技術
為射頻通信系統設計濾波器時，有多種技術可用于實現經典型濾波器。傳統上，射頻工程師依靠的是帶有表面貼裝元件的分立式集總元件實現，或者是包含印在PCB材料上的傳輸線的分布式元件濾波器。然而，近年來，濾波器基于半導體工藝設計，允許使用精確的溫度穩定無功元件，品質系數得到了改善。此外，半導體工藝支持使用開關和可調諧無功元件，這在分立式集總元件實現中可能更具挑戰性。還有體聲波(BAW)、表面聲波(SAW)、低溫共燒陶瓷(LTCC)、腔體濾波器或陶瓷諧振器等其它技術。
每種方法和技術都存在權衡取舍：
集總LC濾波器由PCB上的表面貼裝電感器和電容器來實現。這樣做的好處是便于組裝，然后順利獲得調整數值來改變?yōu)V波器的性能。
分布式濾波器設計為在電介質上實現的傳輸線的諧振片（可以集成到PCB中，也可以獨立在一個單獨的電介質上），并定向?yàn)樵谀承╊l率范圍內充當準電感器或準電容器。它們表現出周期性特征。在某些情況下，會添加集總元件來改進/小型化分布式濾波器。
陶瓷諧振器濾波器使用多個陶瓷諧振器（這是一個分布式元件），順利獲得集總元件進行耦合。耦合元件通常是一個電容，但有時也會使用電感。這種類型的濾波器是分布式和集總元件的混合體。
腔體濾波器由封裝在導電盒內的分布式元件（棒）來實現。它們以能夠處理高功率而幾乎沒有損耗而聞名，但要以尺寸和成本為代價。
BAW和SAW技術可以給予出色的性能，但它們往往在頻率選擇方面有要求，不適合寬帶應用。
LTCC濾波器順利獲得將多層分布式傳輸線組合在一個陶瓷封裝中來實現，該陶瓷封裝類似于分布式濾波器，可用于多種應用，但它是固定的。由于它們是3D堆疊式的，所以最終在PCB上占用的空間很小。
隨著最近半導體性能的提升，集成到半導體中的濾波器支持的頻率范圍也更加寬泛。如果能夠?qū)?shù)字控制元件輕松集成到這些元件中，有助于軟件定義收發器的采用?？偟膩?lái)說，性能和集成度之間的權衡取舍為寬帶系統的設計人員給予了有用的價值。

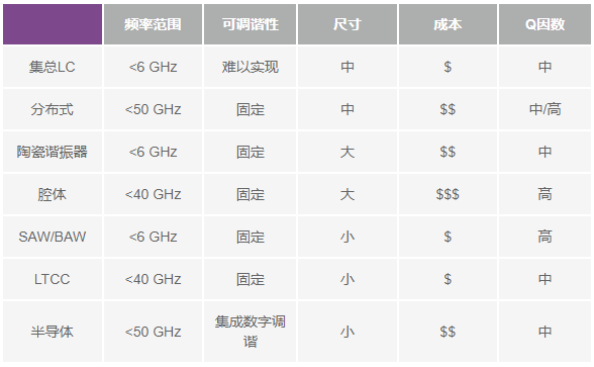

表1.濾波器類型比較
以上是文章 所有內容感謝您 的拜訪，希望對您有所幫助。
