【雙向放大器】TFBA-012015G10HL詳情
08-29

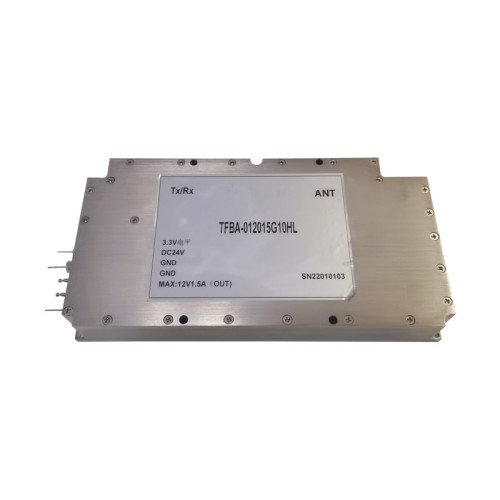

產品展示
規格尺寸
技術參數
| 頻率范圍 | 1200～1500MHz |
| 接收插損 | -2.5dB |
| 發射增益 | 25dB |
| 線性輸出功率 | 40dBm@ -40dBc |
| 輸出功率P1dB | 47.0dBm typ |
| 發射增益 | 25±1.5dB |
| 接收插損 | -2.5dB |
| 帶內平坦度 | ≤±2.0dB |
| 寄生抑制 | ≤-60dBc |
| 阻帶加強抑制 | ≤-30dBc@1559~1577MHz(在內置濾波器) |
| 輸入/輸出反射系數 | ≤1:1.5 |
| 開關時間 | ≤1.5u |
| 開關電平TTL | 高(3.0Vmin/5.0Vmax)；低(0.0Vmin/0.5Vmax) |
| 發射ACPR | ≤-40dBc @10W(在WCDMA3.84MHz) |
| 環境溫度和濕度 | -40℃-85℃，≤95% (不結露) |
| IN電壓/靜態電流 | DC=＋24V/1.8A |
| OUT電壓/電流 | DC=+12V/1.5A(Max) |
| 結構尺寸 | 195mm×103mm×28mm |
