著重研究4D成像毫米波雷達，實現創新突破，可以為其他的民用雷達領域給予新方案和新思路，即“一鯨落而萬物生”。如果自動駕駛技術能夠盡快實現突破，除了生產力得到極大解放之外，新的技術也會拉動本產業及其生態鏈，并輻射其他產業蓬勃開展，帶動經濟的整體開展。但“紙上談兵終覺淺，絕知此事要躬行”！
4D成像雷達系統的信號處理架構是4D成像雷達的基石，實現4D點云成像的基礎是需要取得高質量、大規模的點云數據。取得高質量、大規模點云數據的關鍵是需要信號處理在滿足實時性條件下輸出高分辨點云，而滿足實時輸出4D高分辨點云的骨架就是需要一個合適的信號處理架構。什么是合適的信號處理架構，這是一個困擾雷達系統工程師的問題。
信號處理架構的選擇取決于陣列天線設計、波形設計、信噪比(鏈路增益)、點云數量和質量、算法復雜度(實時性)、處理器資源、雷達功能擴展等諸多因素。這些因素中，有的是硬件設計因素，有的是信號處理因素，有的是目標點云因素，但最關鍵的還是信噪比。信噪比是信號處理歷代兵家的必爭之地，也就是說信號處理很大程度上是關于信噪比的爭奪！
雷達系統是一個非常復雜的系統，參數的設計和方案的選取往往是牽一發而動全身，盡管民用雷達期望所有算法模塊化，降低入門和開發難度，但還是離不開具體場景的需求而定制化。本文第一時間分析了傳統毫米波雷達信號處理架構的特點，然后分析了現在4D成像雷達的信號處理架構，當然很多東西其實并不是一層不變的，具體實現上還是要根據實際場景需求而定。
1、傳統毫米波雷達信號處理架構
雷達信號處理最核心工作是依次完成徑向距離、徑向速度、角度的參數估計，雖然距離和速度存在弱耦合關系，但在滿足一定條件下基本可等價為各自獨立頻率的參數估計問題，3D-FFT或4D-FFT架構均屬于線性運算。

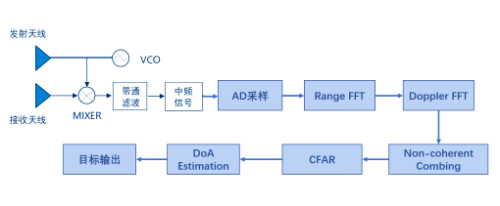

第一種傳統的毫米波雷達信號處理系統架構如下圖所示，被稱為RDA架構。將ADC原始數據輸入數字信號處理器，然后分別進行距離維FFT、多普勒維(速度維FFT)、非相參積累(非相干積累)、CFAR檢測、DOA估計等信號處理模塊，最后輸出目標的4D點云，包含距離、速度、水平角度和垂直角度(高度)等信息。
其中，架構中的處理算法可以采用更加高級或者先進的信號處理算法進行替換，比如CFAR就有CA-CFAR、SO-CFAR、GO-CFAR、OS-CFAR等；DO A估計除了3D-FFT、Capon外，為了滿足角度超分辨，還需要采用其他超分辨算法。

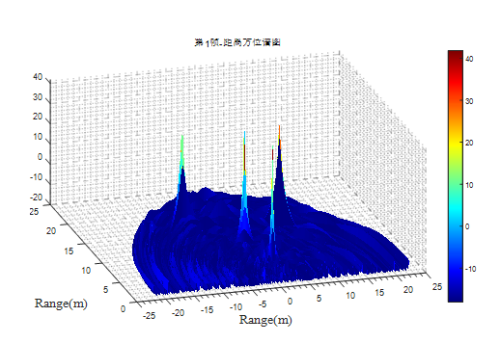

第二種傳統的毫米波雷達信號處理系統架構和第一種略有不同，被稱為RAD架構。ADC原始數據輸入數字信號處理器，然后分別進行距離維FFT、水平維度Capon-BF、CFAR、俯仰維度測角、多普勒維FFT等。同理，上述步驟中某些模塊也可以采用高級的處理算法。距離維FFT后水平維度Capon-BF的結果如下圖所示。
第一種架構和第二種架構相比，基于RDA的架構會利用接收通道間的非相參積累(NCC)取得非相參積累增益，使得整體的信號處理增益得到提升，適合檢測道路弱勢目標(Vulnerable Road Users)。同時，把DOA估計放在距離維FFT和多普勒維FFT后，可以取得更高的信噪比，保障超分辨算法的估計性能。
對于近距離感知可以采用第二種架構，較高的信噪比不需要非相參積累增益也能夠保障超分辨算法的性能，且可以直接利用ADC原始數據(復數)做快拍數據得到的是距離-方位譜，非常適合于Capon和MUSIC等算法。最關鍵的是此架構不會受到距離-多普勒譜中多普勒擴展的影響，對于取得的同距離、同方位的點，都可以分析其微多普勒特征，這對于室內人員感知等應用非常友好，而眾所周知的TI毫米波雷達行人檢測就是采用這種方案，如下圖所示。
圖片來自TI文檔：People Tracking and Counting Reference Design Using mmWave Radar Sensor.pdf。
在RDA架構中的檢測和測角模塊是以假設目標為點目標進行設計的，無法實現單幀高密度點云，需采用全新的雷達信號處理算法架構，力圖在相干或非相干積累、目標檢測、測角等模塊的算法尋求突破。
2、4D成像雷達新的信號處理架構
4D成像雷達信號處理新架構的提出原因：
(1)4D成像雷達增加高度信息，使得信號處理框架更加豐富(FFT增加)。
(2)4D成像雷達獲取大規模點云的本質其實就是將目標進行擴展，取得目標更多的點云，從而在后續的處理中還原目標的信息。說白了，就是信息采集、處理、還原和識別的過程，這個過程會丟失很多信息，根本原因是采集設備(雷達)的性能決定的。因此，現在4D毫米波雷達信號處理方案設計的主流思路是以擴展目標點云為最終目標。在滿足高質量的前提下，增加點云數量。
(3)天線數量增加導致數據量劇增，需要滿足實時性要求。
(4)特殊的陣列設計以及波形設計，導致信號處理架構不同。
(5)性能指標要求，如高動態范圍、分辨率等因素。

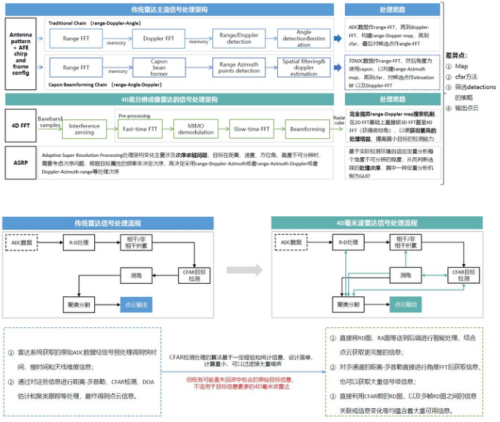

現在有4D-FFT和ASRP兩種框架被提出，如下所示：
4D雷達的信號處理架構，可以說是基于傳統雷達信號處理之上擴展而來，從上圖可以看出，基本的骨架沒有變化，只是在不同的模塊之間多了一些數據走向。比如聚類之后可以返回RD譜提取微多普勒信息，測角之前還需要利用CFAR的結果去索引目標信息。
當然，上圖給出的信號處理架構是簡化版的，真正的4D成像雷達信號處理架構，還需要補充很多模塊，比如抗干擾模塊、通道校準模塊、RCS計算模塊(可以省略)、微多普勒提取模塊、速度解模糊模塊等等。
