隱藏在電子器件內部的世界令人驚嘆
隱藏在電子器件內部的世界令人驚嘆
埃里克?施萊浦菲爾（EricSchlaepfer）在嘗試修理一臺損壞的測試設備時，偶然發現損壞的原因是一個有問題的鉭電容。元件不知為何短路了，他想知道原因。因此他把它擦亮，想看看里面。雖然沒有找到短路的根源，但他和他的合作者溫德爾?H.奧斯凱（Windell H. Oskay）發現了更美妙的東西：隱藏在電子器件內部的世界令人驚嘆。接下來是長時間的拋光、清潔和拍照，最終形成了《打開電路：電子元件的內在之美》（Open Circuits: The Inner Beauty of Electronic Components，No Starch Press出版社，2022年），下文節選自該書。正如作者所寫，這些元件的一切都是為了滿足特定技術需求而刻意設計的，但這種設計產生了“意外之美：那些意外涌現的事物美學”。
從一本包羅電子大千世界的書中， ■十大网投正规信誉官网■十大网投靠谱平台 發現那些未曾花太多時間思考的事物（即無源元件），其內部竟出人意料地令人嘆服。晶體管、發光二極管（LED）和其他半導體可能是最重要的部分，但電阻器、電容器和電感器的簡單物理特性也有其獨特之處。
——Samuel K. Moore

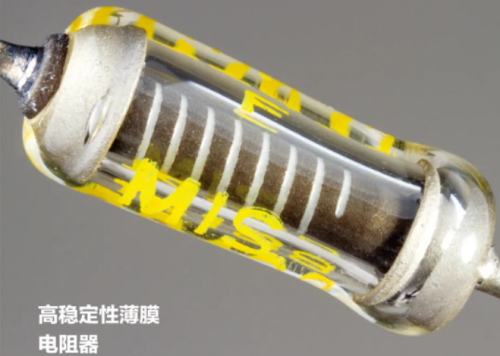

高穩定性薄膜電阻器
這種高穩定性薄膜電阻器的直徑約4毫米，其制造方法與其價格低廉的碳膜電阻器大致相同.但精確度極高。陶瓷棒表面涂有一層電阻薄膜(薄金屬、金屬氧化物或碳)，然后在薄膜上加工出完全均勻的螺旋槽。電阻器不是用環氧樹脂包覆，而是密封在一個有光澤的小玻璃封套中。這可以提高電阻器的魯棒性，非常適合精密基準儀器等，電阻器的長期穩定性對這些設備至關重要。與環氧樹脂等標準涂層相比，玻璃封套能更好地隔離濕氣和其他環境變化。

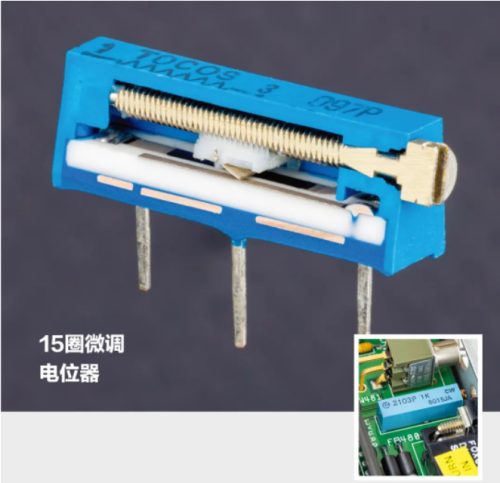

15圈微調電位器
將15圈微調電位器從其電阻范圍的一端移動到另一端需要將調整螺釘旋轉15圈。順利獲得精細分辨率控制進行調整的電路使用的就是這種類型的微調電位器，而不是單圈電位器。這種微調器中的電阻元件是一條絲網，即印刷在白色陶瓷基板上的金屬陶瓷帶(一種陶瓷和金屬的復合材料)絲網印刷的金屬將金屬陶瓷帶的每一端都連接到連接線上。它是單圈微調器中馬蹄形電阻元件的扁平線性版。轉動調整螺釘則可沿軌道移動塑料滑塊。游標是連接到滑塊上的一根彈簧指(一個裝有彈簧的金屬觸點)。金屬帶和電阻膜帶上的選定點順利獲得它來實現接觸。
陶瓷圓盤電容器
電容器是以靜電形式儲存能量的基本電子元件它們有無數的用途，包括大量的能量儲存、平滑電子信號，以及作為計算機的存儲單元。最簡單的電容器由兩塊平行金屬板組成，金屬板之間有一道間隙，不過電容器有多種形式，只要有兩個被絕緣體分開的導電表面(稱為電極)，就可以成為電容器。陶瓷圓盤電容器是一種低成本電容器，常見于電器和玩具中。它的絕緣體是一個陶瓷圓盤，它的兩個平行板是蒸發或噴鍍到圓盤外表面的極薄金屬涂層。連接線用焊料連接，整個組件浸入多孔涂層材料中，這種材料干燥堅硬，可以保護電容器免受損壞。

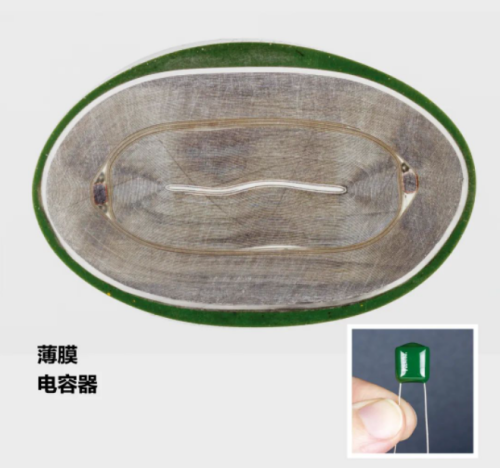

薄膜電容器
薄膜電容器常見于高品質音頻設備，如耳機放大器、電唱機、圖形均衡器和無線電調諧器。它們的主要特點是其介電材料為塑料薄膜，如聚酷纖維或聚丙烯。這種薄膜電容器的金屬電極真空沉積在塑料薄膜長條帶的表面上。引線連接后，將薄膜卷起來，浸入環氧樹脂中，將組件粘合在一起。然后將完成的組件浸在堅韌的外涂層中，并標記上它的值。其他類型的薄膜電容器是由金屬化塑料薄膜平層堆疊而成，并不是由多層薄膜卷成的。

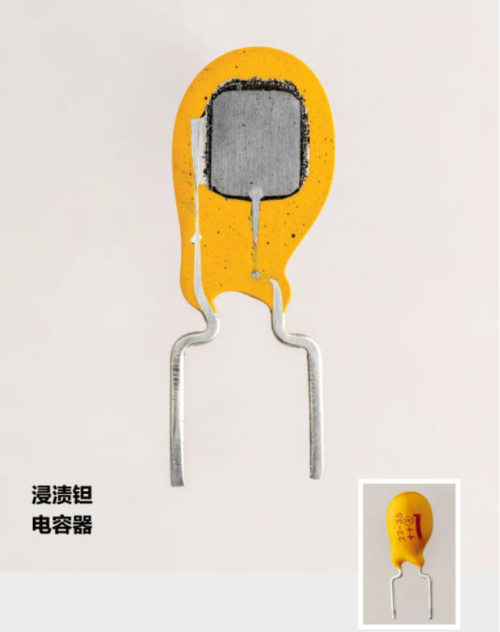

浸漬鉭電容器
這種電容器的核心是一個多孔鉅金屬球。小球由鉅粉燒結而成，或在高溫下壓縮成致密的海綿狀固體。就像廚房海綿一樣，形成的小球的單位體積表面積很大。然后對小球進行陽極氧化，形成一個表面積同樣較大的絕緣氧化層。順利獲得使用海綿狀幾何結構而非大多數其他電容器使用的層堆疊或?qū)泳砝@，這一過程可將大量電容封裝到一個緊湊的器件中。該器件的正極接線柱(或叫陽極)直接與金屬相連。負極接線柱(或叫陰極)由涂在小球上的薄薄一層導電二氧化錳形成。
電源變壓器
這種變壓器有多組繞組，用于在電源中從單個輸入研討電壓(如墻上插座)產生多個輸出研討電壓。更靠近中心的小線是“高阻抗”磁線匝。這些繞組可承載較高的電壓，但電流較小。它們受到了幾層膠帶、銅箔靜電屏蔽和更多膠帶的保護。外部的低阻抗”繞組由更粗的絕緣線和更少的線匝構成。它們可以處理較低的電壓，但電流較大。所有繞組都纏繞在黑色塑料線軸上。兩片鐵氧體陶瓷粘合在一起，形成了變壓器的心臟一一磁芯。

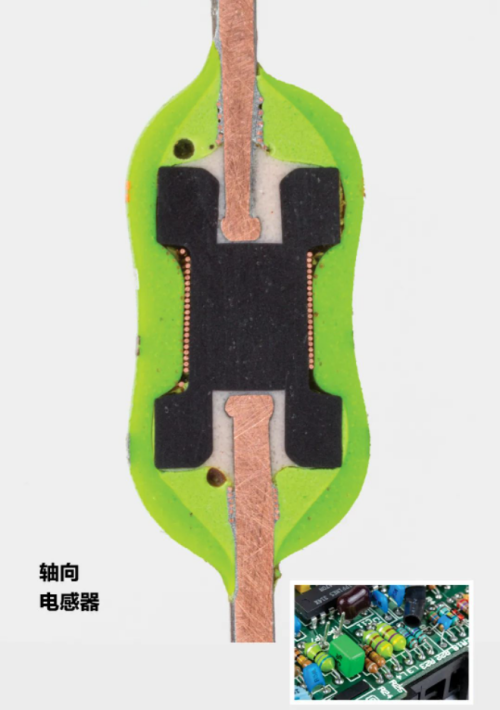

軸向電感器
電感器是以磁場形式儲存能量的基本電子元件。它們用于某些類型的電源中，順利獲得交替存儲和釋放能量來轉換電壓。這種節能設計有助于最大限度地延長手機和其他便攜式電子設備的電池壽命。電感器通常由纏繞在磁性材料(如鐵或鐵氧體，后者是一種填充氧化鐵的陶瓷)核芯上的絕緣線圈組成。流過磁芯的電流會產生一個磁場，它就像電流的飛輪，當電流流過電感器時，它可以平滑電流的變化。這種軸向電感器有多匝纏繞在鐵氧體線圈上的漆包銅線，兩端焊接在銅導線上。它有多層保護繞組上的透明清漆、焊點周圍的淺綠色涂層，以及醒目的綠色外層涂層，用來保護整個元件并作為指示電感值的彩色條紋表面。
