輔助駕駛毫米波雷達信號處理流程詳解及相關硬件實現方案
輔助駕駛毫米波雷達信號處理流程詳解及相關硬件實現方案
1、背景介紹
毫米波雷達是可以大規模用于汽車輔助駕駛的傳感器，由于受惡劣天氣和可見光照強度影響較小，同時測距較精準，探測距離遠，毫米波雷達可以和攝像頭取長補短，共同實現可靠的AEB功能。
本文簡要介紹了主流的毫米波雷達信號處理流程，同時采用英飛凌芯片作為實現方案，讀者可以順利獲得本文初步分析毫米波雷達的信號處理原理及其硬件實現。與此同時，本文的一些觀點可以作為4D成像雷達開發的思路，但并不是唯一思路，僅供讀者分析參考。
2、信號處理流程

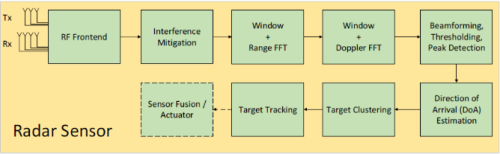

主流的毫米波雷達信號處理框架如圖1所示。
圖1.主流毫米波雷達信號處理框架
主流毫米波雷達信號處理流程步驟說明如下：
（1）先從雷達射頻前端接收雷達回波模擬信號，混頻并經帶通濾波后順利獲得高速ADC轉換成數字信號，送入單片機內的SPU(信號處理單元)。
（2）SPU(信號處理單元)對雷達回波時域信號進行干擾抑制，干擾抑制方法可以參考：
雷達算法 | FMCW汽車?yán)走_(dá)干擾及干擾緩解算法仿真(含MATLAB代碼)
雷達著作翻譯 | 《現代汽車?yán)走_(dá)應用》第4章干擾和干擾緩解（4.1 | 4.1.2.1小節）
城市“電子戰”（City EW） | 汽車?yán)走_(dá)傳感器的反干擾技術
（3）在距離和多普勒維度進行快速傅里葉變換(FFT/DFT)運算，取得多個天線的距離-多普勒譜。
（4）在步驟(3)基礎上進行數字波束成形（DBF），順利獲得恒虛警率（CFAR）和峰值搜索過濾，篩選出點云目標。
（5）點云目標進行角度計算，如超分辨DOA估計。
（6）利用點云目標距離、速度和角度信息進行聚類?，F(xiàn)實生活中，來自同一個較大反射面的目標（比如小汽車）會存在多個反射點，聚類算法就是找出可能來自同一個目標的點云，聚類通常采用DBSCAN算法實現。
（7）目標檢測后得到目標的4D點云數據，然后需要實現目標跟蹤。基于實際物體目標的距離、速度和角度在較短時間內（雷達信號處理幀周期一般是50~70ms）沒有較大變化的假設模型，可以實現對目標的運動軌跡進行跟蹤預測，同時結合本車的運動信息，來判別目標是否有可能出現在本車的運行軌跡上。
圖1中最后的算法模塊采用虛線繪制，因?yàn)楦鱾€(gè)汽車主機廠的傳感器融合構架不同，最后一步的傳感器融合/執行可以放在雷達傳感器內，也可以放在攝像頭模塊內實現，甚至當傳感器數量較多時，有獨立的融合模塊。傳感器融合的主要功能是結合不同傳感器的目標檢測結果，做出最終判斷。
多個傳感器檢測融合的優點如下所示：
(1)取長補短，擴大檢測范圍和使用場景；
(2)增加系統冗余，提高系統性，降低誤報率。
融合后的最終決策信息給到車輛執行組織，可以實施告警、或者剎車、加減速、轉向等等車輛控制。
3、硬件實現

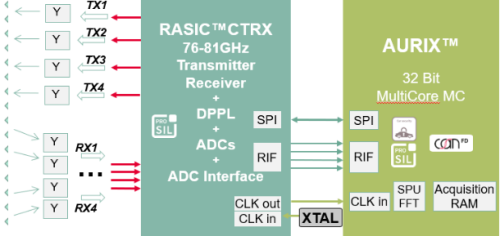

圖2展示了英飛凌推出的77GHz汽車毫米波雷達的實現方案。
圖2. 英飛凌76-81GHz汽車毫米波雷達方案
其中,RASICTM CTRX是英飛凌新一代雷達射頻芯片,該雷達射頻芯片特點如下：
(1)支持4T4R，28納米CMOS工藝;
(2)單通道輸出功率為14dBm;
(3)5G調制帶寬（76GHz~81GHz），可進一步提高測距分辨率和精度；
(4)配合Ramp Design Tool（波形配置圖形化工具）可快速地實現多種波形配置，如TDM MIMO（時分調制）和DDM MIMO（多普勒分址調制）。其中，DDM MIMO需要對各個發射通道進行獨立移相，移相精度高達3°，移相器性能與NXP和TI并列。
(5)創新性的DPLL(數字鎖相環)給予更快的波形變化率（400MHz/us），結合高采樣頻率的ADC，能實現更短的發波時間，從而提高最大不模糊速度范圍，同時降低發波占空比和功耗，這在級聯式4D成像雷達方案中尤其重要。
(6)CTRX實現了業界最高的接收機P1dB指標，始終保證通道的良好線性，當近處有較大反射目標時，遠處小目標也可以精準檢測到。
(7)具備抗干擾能力，CTRX各通道隔離度保證35dB以上。
(8)CTRX具備ASIL-C功能安全等級，豐富的功能安全軟件/硬件機制，可以幫助用戶方便地實現雷達傳感器整體的ASIL-B功能安全等級。
圖2中另一個重要芯片是實現雷達信號處理的AURIXTM 2G單片機，AURIXTM 2G是英飛凌32位車規級單片機，片內資源豐富，適合多種汽車應用。
從雷達射頻芯片CTRX輸出的數字信號，順利獲得LVDS（low-voltage differential signal）高速同步串行口，進入單片機內的RIF（Radar interface）單元進行數據校驗及整形，發送給下一級單元SPU（signal process unit），進行雷達信號處理，輸出的中間及最終結果可存儲于片內RAM，這對于實時性處理非常關鍵。
如果是中間結果，比如第一維距離FFT的結果，先存儲在RAM，之后被SPU讀取，經過再次運算得到第二維多普勒FFT結果。通常SPU用于實現雷達信號預處理，如圖1所示，SPU可以完成數字波束成形，CFAR濾波及點目標檢測，之后的到達角計算，也可以用SPU進行FFT運算獲取。
如果使用超分辨率算法，則需要CPU實現。AURIXTM 2G片內有多個CPU支持浮點運算，配合DSP函數庫，便于實現更靈活更復雜的算法。檢測出的目標或?yàn)V波后的點云數據可以順利獲得豐富的通訊接口傳給融合單元，AURIXTM 2G給予多路CAN-FD，和千兆以太網接口，方便配合實現不同的融合架構。
AURIXTM 2G實現了ASIL-D功能安全等級，片內集成了大量硬件安全機制，從而節省了要用軟件彌補硬件不足的資源開銷。從射頻芯片發出的信號，途經LVDS，RIF，SPU，RAM，CPU，內部總線等，整個數據處理路徑使用的硬件部件，都有相應的安全機制保證數據的完整性，可靠性。
4、總結
本文簡要介紹了毫米波雷達信號處理流程，以及英飛凌給予的硬件實現方案。前端射頻芯片的高性能，保證可以實現更卓越的雷達檢測指標，比如更精準更遠的測距，更寬范圍的最大不模糊速度，更精準的測角，更少的干擾等等。
后端單片機的豐富硬件資源，能快速精準地將大量原始數據及時處理完成。千兆以太網接口能將原始數據、或距離FFT結果傳送給上層ECU(電子控制單元)，方便系統實現不同的融合架構，豐富的功能安全硬件機制保證了數據的完整性、可靠性。
最后補充一句，千兆以太網接口將雷達系統的數據輸出是研發雷達系統比較關鍵的功能，不管是原始ADC數據、點云數據還是最終的目標數據，只要有數據就不會拖算法的后腿。但這一切的前提是需要雷達系統的硬件平臺比較理想，不說90分，也至少應該要有80分。
