串行傳輸技術特別是串行解串器 （SerDes） 能給予比并行傳輸技術更高的帶寬，被廣泛應用于嵌入式高速傳輸領域。SerDes 物理層的測試需要設備的帶寬大于信號速率，測試指標高且測試端口接入會對信號產生影響。大多數廠商采用儀器儀表與評估板來評估待測器件 （DUT） 的方式效率低下，只適用于產品評估階段?；谧詣?dòng)測試設備 （ATE） 與可測性設計 （DFT） 相結合的方式，采用高速串行接口源同步測試技術、測試通路校準與補償?shù)燃夹g(shù)，對 SerDes 產品的功能、發送和接收端參數進行全面的測試，實現高速接口的快速準確測試，并可適用于其他同類 SerDes 芯片測試。

1 引言

隨著大數據時代的來臨，數據傳輸對總線帶寬提出了更高的要求。串行傳輸技術特別是串行解串器（SerDes）能給予比并行傳輸技術更高的帶寬，所需芯片引腳數目較少而且支持通信、網絡、數據存儲、傳輸、超高速等多種主流的標準，現已廣泛用于嵌入式高速傳輸領域。國內外高性能的 CPU、DSP、FPGA 等產品都內嵌了高速串行接口。高速串口技術的開展方向仍是提升單通道速度和多通道并行使用相結合。整體結果是給予不斷改進升級的數據總帶寬。

由于 SerDes 測試所需測試設備的帶寬要大于信號速率，測試指標高且測試端口接入會對信號產生影響，因而對 SerDes 的物理層測試提出了較高的要求。

芯片設計商通常的方式是采用儀器儀表與評估板的方式對被測器件（DUT）進行評估。這個需要使用多套環境進行測試，其中包括波形發生器、示波器、誤碼率分析儀等，該方式測試結果準確但效率低下，只適用于產品評估階段。另外還有采用 FPGA 的方式，該方法可以覆蓋不同層的測試還可以使用用戶的協議來保證安全性等，這也使得該方法的通用性相對差一些，需要針對一個產品做一個環境。為分析決測試效率和高指標問題，還可以采用 ATE 與測試儀表組件的方式進行，測試效率雖然沒有 ATE 高但是相對于評估板的方式較容易接收。

本文順利獲得使用 ATE 與產品的可測性設計相結合，對 SerDes 產品進行全面的功能、接收端參數、發送端參數的測試，測試快速準確，達到了很好的效果。與其他方法相比，該方法效率高，可以達到較高的指標，成本較受控。

2 SerDes 電路結構及其測試內容

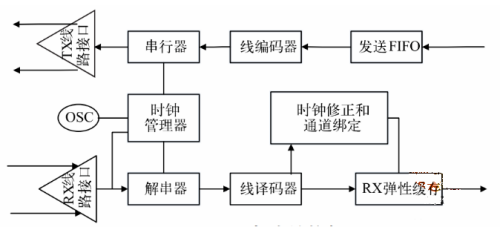

典型的 SerDes 電路結構如圖 1 所示。一個最典型的 SerDes 電路發送端的內部結構至少應包括串行化電路、編碼電路，通常在編碼電路之前還有一級Scramble 編碼電路以減小信號的高頻諧波分量及信號失真；接收端應至少包括解串電路、解碼電路、CDR時鐘數據恢復電路等。其他可能包括的功能模塊有：

循環冗余檢測（CRC）碼生成器、CRC 檢測器、多種編碼和解碼（4b/5b、8b/10b、64b/66b）、可調的擾碼器、各種對齊和菊花鏈選項、可配置的時鐘前端和后端以及不同等級的自環。

圖 1 SerDes 電路結構框圖

2.1 功能測試

SerDes 電路的功能測試采用 ATE 與內部可測性設計相結合的方式。SerDes 中通常有測試電路，其中偽隨機二進制序列產生與檢測器用于產生 PRBS 碼和對數據的檢測。

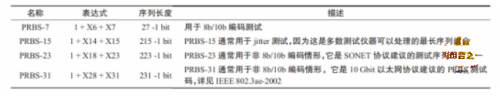

PRBS 偽隨機序列通常被用于高速接口的信號完整性測試中。這些序列看起來是隨機的，但事實上具有特定的屬性，可以用來測量鏈路的質量。在 SerDes中收發器的數據發生模塊可以產生多種工業標準的偽隨機序列，如表 1 所示。同時為了實現 SerDes 電路的自檢，全雙工的 SerDes 通常有環回測試路徑，包括近端 PCS 環回、近端 PMA 環回、遠端 PMA 環回、遠端PCS 環回。同時在 ATE 端可進行外環回測試。
表 1 偽隨機序列組合

2.2 性能測試

根據應用領域的不同，JEDEC、IEEE、ITU-T 和OIF 等多個標準中對 SerDes 的物理層接口和抖動等的特性進行了規定。例如 JESD204B 標準第 4 章中對接收端和發送端電氣特性做了明確的規定。

SerDes 的電氣特性參數分發送端和接收端。發送端的參數主要包括預加重和去加重輸出幅度、預加重和去加重輸出峰峰值、共模電平、輸出抖動幅度等。接收端的參數主要包括共模與差模電壓、上升下降時間、輸入抖動容限、本地時鐘抖動容限等。

3 測試難點

3.1 源同步技術

高速數字接口不斷增加的數據傳輸速率使得數據同步成為各項功能項、交直流參數等測試的關鍵前提。這個問題主要是由于時鐘抖動造成數據無法采樣帶來的。本文順利獲得一系列電平和時序調整確認同步點位置、最終找到最佳采樣點的方式以解決此問題。

3.2 測試通路校準與補償

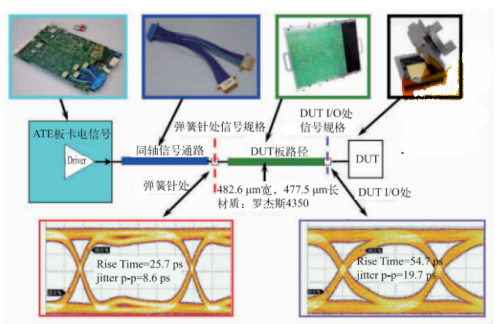

高速信號的測試必須保持通路上的信號質量，圖2 是信號在整個通路的衰減過程。需要在硬件設計中特別考慮信號完整性問題，PCB 繪制中除做到一組等長外，有多路信號進行測試時需要進行多路等長，確保TDR 之后各路信號同步。在幅度上對于前期硬件設計不合理的需要同步幅度補償來確保芯片評價的正確性。

圖 2 測試通路上信號衰減過程

4 測試實現

本項目選用 93K 作為實現平臺。整個產品測試實現的環路如圖 3、4 所示。

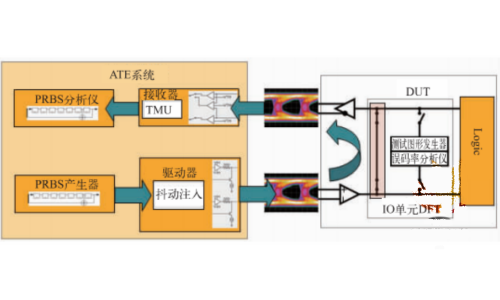

圖 3 環回測試路徑

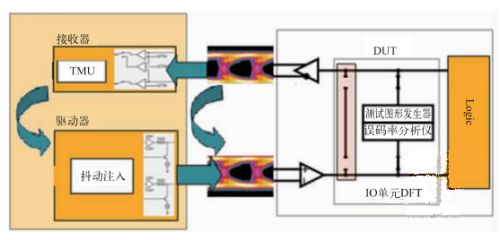

圖 4 參數測試路徑

4.1 自環測試

自環測試可以大大降低對測試設備的通道和速度要求，對不支持自環測試的源同步總線，可順利獲得外圍電路為高速總線建立自環回路來支持自環測試。該方法的缺點是無法對性能和參數進行測試。

4.2 數據采集和解碼分析實現

使用高速模塊向 RX 端發 PRBS 碼后，經過芯片后在 TX 端用高速模塊將串行數據全部采集下來后，順利獲得軟件方法對數據進行遍歷，尋找同步關鍵字，在此基礎上對數據進行分割，最后用查表方式對串行數據進行解碼，再在此基礎上將解碼數據和發出數據進行對比，判斷發送功能是否正確。具體流程如圖 5 所示。

圖 5 高速 SerDes 電路功能測試流程

4.3 高速串行數據編解碼算法實現

高速串行數據編解碼算法主要是 8b/10b 編解碼算法的實現，難點是權重的計算。具體的算法是在發送的碼中增加固定碼的同步信號，將采集進來的信號和固定碼的編碼值進行比對查找，找到采集數據碼流的字節分割點對數據進行 10 位一組的分割，然后將分割好的數據變成高 4 位和低 6 位，然后利用編碼表進行反向查表，即可得到原始發送數據的數據值。

4.4 高速輸出端口交直流參數測試實現

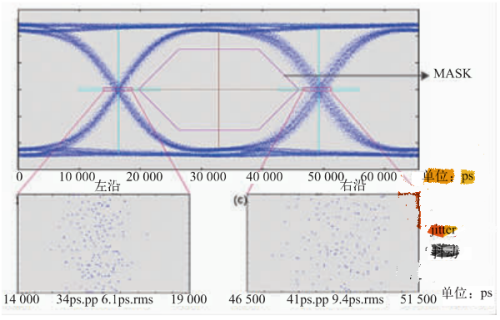

利用 ATE 對端口數據進行數字采樣，經過對數據采樣點進行處理，重新建立眼圖；進行數據直方圖分析，尋找高和低電壓檢測眼圖的邊緣，用離散傅里葉變換對眼圖進行處理，建立眼圖 mask，便可從眼圖邊緣數據分布計算出數據抖動。眼圖 mask 的建立基本解決研討參數的測試。眼交匯處可計算出信號的抖動情況。圖 6 是左邊沿和右邊沿整體與放大的波形。

圖 6 ATE 測試眼圖

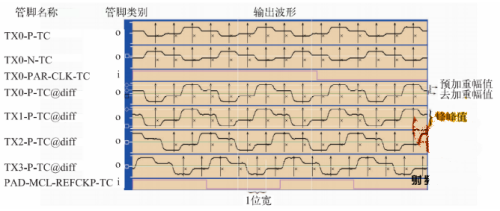

有的 SerDes 還具有預加重和去加重功能，可順利獲得內部設置使芯片處于該工作模式下，在輸出端測試預加重和去加重輸出幅度等，如圖 7 所示。圖中所示可非常清晰地查看到第一和第二電壓幅度。

圖 7 預加重和去加重輸出波形

4.5 高速輸入端口交直流參數測試實現

高速輸入端口的測試需要對高速串行信號加入一定的擾動。需要抖動的幅度和頻率可控，模擬環境中的時鐘抖動。將此信號送入待測器件的高速輸入端，調節抖動的幅度來測試解碼模塊的輸入容忍度。

5 結論

由測試結果可得出該方法可以比較直觀地查看測試圖形與結果，同時測試結果可一鍵輸出，數據也可按統一格式輸出，便于快速地對 SerDes 接口進行測試與分析。同時該方法還有很好的通用性，可用于其他同類 SerDes 芯片的測試，包括專用電路與內嵌 IP等。該方法現在已實現 10.125 Gbit/s 的測試，最高可實現 16 Gbit/s 的測試。
