東京工業大學的研究人員概述了他們的新型BBCube混合3D存儲器。BBCube 3D是“Bumpless Build Cube 3D”的縮寫。據稱,這種新型內存可以順利獲得提高處理單元(或PU,例如GPU和CPU)與內存芯片之間的帶寬,為更快、更高效的計算鋪平道路。該技術的具體宣稱是它給予DDR5的30倍帶寬或HBM2E的4倍帶寬。重要的是,它還順利獲得將位訪問能量減少到DDR5內存的二十分之一,以及HBM2E所使用的能量的五分之一,給予了令人印象深刻的效率。
東京工業大學官方新聞博客宣稱,BBCube 3D的堆疊架構“已經實現了全世界可達到的最高性能”。在解釋BBCube 3D內存的設計方式之前,研究人員概述了使用DDR5或HBM2E等當前可用內存技術的設計人員所面臨的問題。他們斷言,現在理想的更高帶寬是以昂貴的更寬總線中的一個或兩個為代價的,或者是功率密集型數據速率提升的代價。

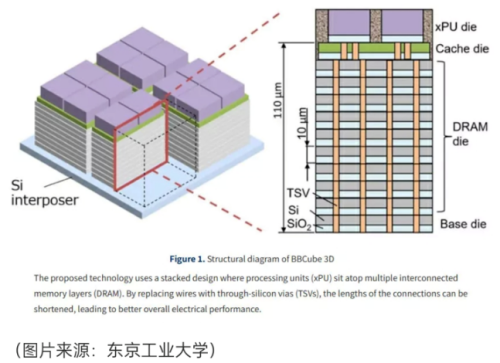

那么,BBCube 3D如何提高PU和動態隨機存取存儲器(DRAM)之間的集成度呢?上圖給出了BBCube 3D設計的基本概述。您可以看到Pus位于內存堆棧頂部的緩存之上。這些都安裝在硅中介層基礎上。
進一步解釋說,“缺乏典型的焊料微凸塊,以及使用TSV代替較長的電線,共同有助于實現低寄生電容和低電阻?!?該結構在PU和DRAM之間建立了三維連接,廣泛利用了上述硅通孔 (TSV)。
東京工業大學聲稱BBCube 3D的性能將使其對計算設計極具吸引力,這要歸功于性能和減少能源消耗的令人信服的結合。該設計的另一個理想質量源于電源效率,據說可以減少“熱管理和電源問題”,而某些3D半導體設計可能會引發這種問題。
現在似乎還沒有BBCube 3D商業化的計劃,因此讓 ■十大网投正规信誉官网■十大网投靠谱平台 與東京工業大學的科學家一起希望這項新技術“為更快、更高效的計算鋪平道路”。
