EVM（Error Vector Magnitude）是在頻譜分析儀和通信中經常聽到的一個詞，第一次見到這個詞，莫名就覺得它充滿故事性。在通信網絡中，為了保證信號傳輸?shù)馁|(zhì)量， ■十大网投正规信誉官网■十大网投靠谱平台 需要驗證發射器以及接收機的性能。發射器的性能評判指標是多樣化的，但EVM一個指標，便可將它們“一波帶走”。
很多人在做發射鏈路設計的時候，對于發射鏈路的每個模塊的貢獻率不知道如何計算，例如相位噪聲、功放的p-1如何選擇，每個模塊具體有多大的影響。對于EVM每一路的設計規劃和功放的EVM惡化很難做評估。
EVM根據公式計算，是一個累計的量，相位噪聲，濾波器，功放都會對EVM產生累計影響。
今天利用模型進行輸入信號、功放、相位噪聲進行發射系統的EVM累計評估。
模型可以根據輸入信號的參數及功放的線性系數進行仿真，比如輸入信號可以設置略微16-QAM，SNR設置為40dB。功放的IIP3可以根據自己的功放設置，我這里設置是45dBm。相位噪聲我設置的是偏10kHz,相位噪聲為-85dBm/Hz
功放的線性模型可以根據寬窄帶設置，例如窄帶用無記憶模型。寬帶用記憶模型。（DPD仿真的重要模型）。

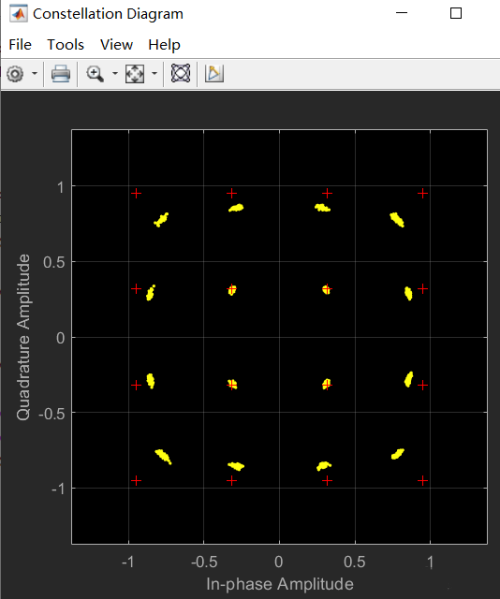

先看16QAM，SNR=40 ，功放IIP3為40dBm.
fs = 1000; %調制階數
M = 16;
snrdB = 40;
refConst = qammod(0:M-1,M,'UnitAveragePower',true);
data = randi([0 M-1],1000,1); %調制模型
modSig = qammod(data,M,'UnitAveragePower',true);
noisySig = awgn(modSig,snrdB);
amp = comm.MemorylessNonlinearity('IIP3',45,'AMPMConversion',0);
pnoise = comm.PhaseNoise('Level',-85,'FrequencyOffset',10000,'SampleRate',fs);
evmRMS = 4.7861
snrEst = 26.3232

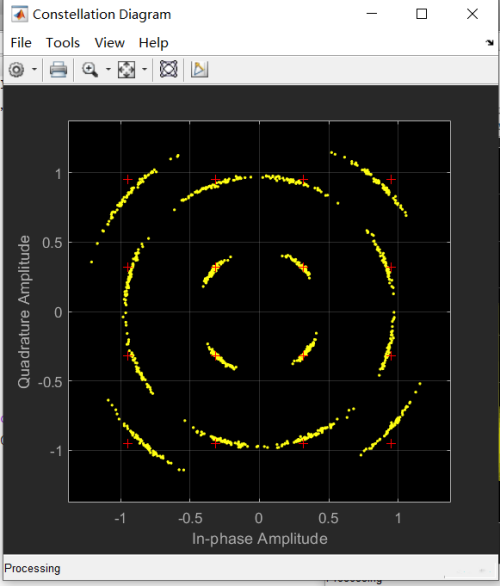

改變變量，相位噪聲惡化，偏10KHZ,相位噪聲惡化到-70dBm/HZ
星座圖已經無法識別。
evmRMS = 14.0960
snrEst = 17.0216

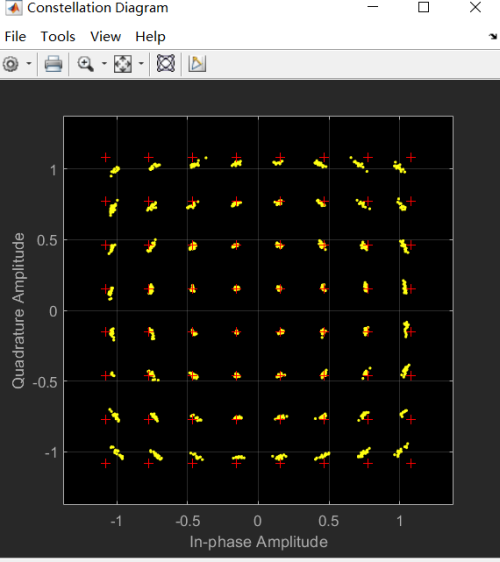

改變輸入信號的峰均比，改為64QAM
evmRMS = 5.3279
snrEst = 25.4539

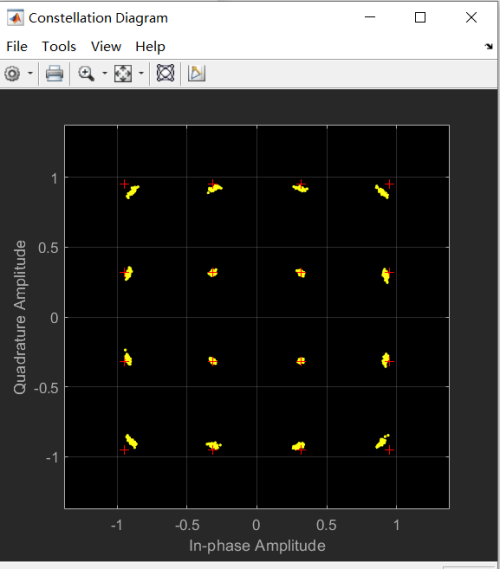

改變功放線性輸出，IIP3為40dBm。
evmRMS = 13.8105
snrEst = 17.0653
EVM惡化，16QAM可識別。
總結
順利獲得仿真，可以計算出，每個模塊對整體EVM的貢獻值。
以上就是本課堂所有內容，感謝您的拜訪希望對您有所幫助。
