■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂_移動通信基站有關的概念小區、扇區、載波、載頻
■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂_移動通信基站有關的概念小區、扇區、載波、載頻，今天，來詳細解釋一下，希望對您有所幫助。
■十大网投正规信誉官网■十大网投靠谱平台 先從基站開始說起。

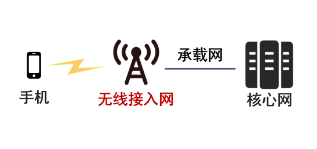

基站，就是BaseStation，簡稱BS。它是移動通信網絡中，無線接入網的重要組成部分。
基站的主要功能，是信號的調制和解調、射頻發射和接收。
在4G時代，基站的主要硬件組成是BBU（基帶處理單元）、RRU（射頻拉遠單元）和天饋（天線、饋線）系統。到了5G時代，硬件有所改變，無源天線變成了有源天線，也就是AAU（有源天線單元）。

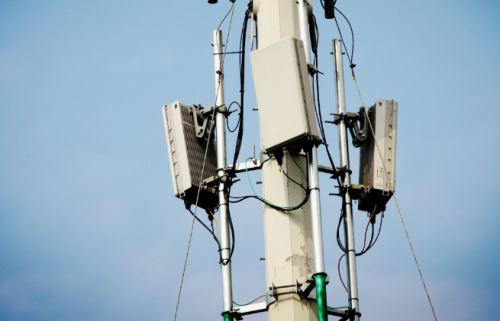

在實際生活中， ■十大网投正规信誉官网■十大网投靠谱平台 經常會看到基站。例如下面這樣：
其實，嚴格來說，上圖是一個物理站址（或者說站點，“站”，site）的鐵塔。鐵塔上掛著的，是基站的很多面天線。

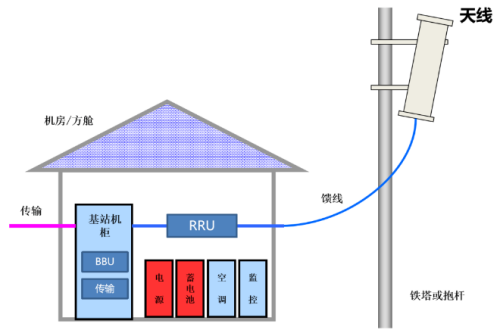

一個基站（4G）的完整組成
通常，一個站址，不止有一個基站，而是有多個基站。
例如移動、電信、聯通等運營商，他們都有各自的基站，都安裝在同一個站址上。
而且，即便是一個運營商，也很可能有2G、3G、4G、5G等不同網絡制式的基站，都在這個站址。
█ 小區和扇區
以前我介紹天線的時候，提到過，天線有全向天線和定向天線。全向天線（一般是鞭狀、圓柱狀），是向四面八方發射信號的。定向天線（一般是板狀），是向指定的一個方向發射信號的。
針對一些視野開闊且用戶密度低的區域，采用全向天線，頻率較低的信號（波長較長，繞射能力好，覆蓋距離遠），覆蓋四周一大片。這叫“中心激勵”。
中心激勵
針對較為復雜的區域，以及用戶密度高的區域，采用定向天線，可以提升信號覆蓋的效果。
專家們經過計算發現，3個天線（每個天線覆蓋120°）的方式，性價比最高，效果最好。于是，就有了一個基站3個覆蓋區域的設計。

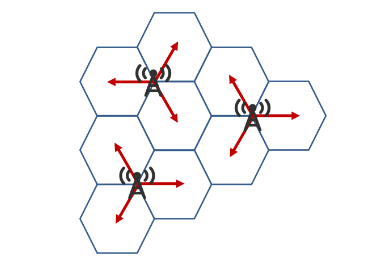

從下面的圖可以看出，基站設在每個小區六邊形的三個頂點上，每個基站采用三個定向天線，分別覆蓋三個相鄰小區的各三分之一的區域。
頂點激勵
上面這種方式，被稱為“頂點激勵”方式。
大家可以看出，定向天線的覆蓋更為靈活，可以有效消除小區內障礙物造成的影響。
哪里需要，指哪里
當然，除了3天線之外，也可以采用別的覆蓋方式，例如6個天線，每個天線覆蓋60°。
不管是60°，還是30°，覆蓋區域看上去就像一把扇子。這種無線覆蓋區，就是扇區（Sector）。扇區和基站一樣，是一個物理的概念，是實際存在的。
網優工具界面上，看到的扇區
行業里一般都有S型和O型基站的叫法。S是指Sectorized，定向，扇區型站點。O是指Omni－directional，全向。
那么，小區是什么呢？一個基站就是一個小區？還是一個扇區就是一個小區？
答案是：不一定。
在介紹小區前，我需要先介紹兩個概念——載波和載頻。
載波，英文名carrier，也是一個物理概念。通常來說，是指調制后的、承載了音視頻等信息的無線電磁波。每個載波，會占用一定范圍的頻率。
載頻，就是載波頻率（carrier frequency）。載頻有多種指代，有時候指的是頻率值，有時候指的是相關硬件。載波的中心頻率的那個值，就是中心頻點。
一個扇區，如果只有一個載波，可能容量不太夠。這時，就會配置多個載波。
扇區是一個物理概念，而小區是一個邏輯概念。不同的網絡制式，對小區（cell）的定義是不一樣的。
在2G GSM中，小區=扇區。
2G GSM是窄帶系統，單載波容量小。所以，多個載波“捆綁”在一起，形成一個“小區”。
例如S 2/2/2，意思是：該站點有3個小區（扇區），每個小區有2個載波。
在3G WCDMA、4G LTE、5G中，小區=載波。
3G WCDMA是寬帶CDMA，4G LTE單載波帶寬更大。一個扇區的話，配置1-2個載波就夠了。
如果是S 1/1/1配置，3個扇區，每個扇區只有1個載波，那就一共是3個小區。（小區之間，用擾碼來區分，比如說擾碼用1、2、3 ）。
如果是S 2/2/2配置，3個扇區，每個扇區有2個載波，那就一共是3×2=6個小區。（單個扇區能配置的小區數量，跟硬件能力有關。）
■十大网投正规信誉官网■十大网投靠谱平台 也可以這么簡單記憶——頻寬小的，載波數量多，多個載波配置為1個小區。頻寬大的，載波數量少，1個載波就是1個小區。
總結一下：
采用基站識別碼（Base Station Identity Code，BSIC）或全球小區識別碼（Cell Global ldentifier，CGI）進行標識的無線覆蓋區域，就叫做小區。
小區是給予終端接入的最小服務區域單位。它是虛擬的、邏輯的。系統定義了它，然后，工程師可以把它當作一個對象，進行參數配置、管理控制。
區別小區的關鍵，是是否能給予獨立的服務。
GSM一個小區多個載波，但只有一個廣播BCCH（廣播控制信道），所以，一個小區是多個載波合在一起，才能給予小區服務。
WCDMA和LTE的不同載波之間，各自有導頻信號，是獨立的。所以，一個載波就是一個小區的概念。
