塑料金屬化3D波導天線為新一代汽車雷達帶來變革
塑料金屬化3D波導天線為新一代汽車雷達帶來變革
為了尋找高效、緊湊的輻射方向圖，同時生產制造成本有足夠的競爭力，HUBER+SUHNER的工程師們自2000年代初以來不斷致力于塑料金屬化技術的研究。在克服并開創了多項新技術后，成功設計、制造并驗證了具有緊湊外形的輕量化3D波導天線。
得益于更高的輻射效率、方向圖穩定及更大帶寬等特點，該天線在汽車領域越來越受到追捧。這項工作回顧了HUBER+SUHNER成為3D波導雷達天線供應商的歷程。
起源：毫米波信號回傳
第一款塑料金屬化3D波導天線(圖1)由HUBER+SUHNER設計，并從2006年開始在該公司生產。 該產品工作在V波段和E波段(分別為57-66GHz和71-86GHz)，在符合國際法規的同時，為毫米波信號回傳給予更高增益和更小尺寸的解決方案。

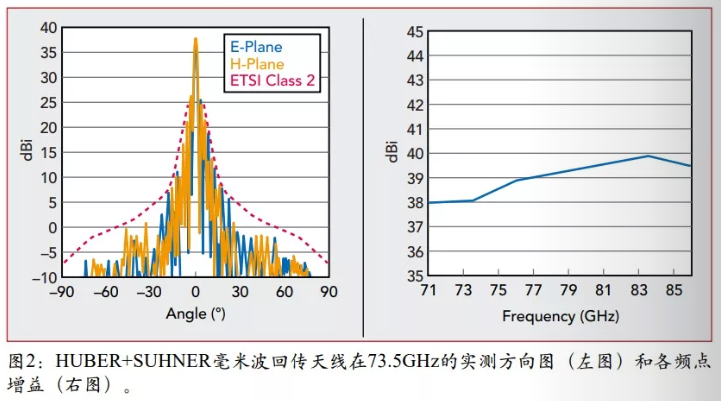

基于設計需求，HUBER+SUHNER同時采用了多種新穎的設計，順利獲得單一饋源將信號等幅等相饋入1024到4096不等個輻射通道。該設計得到了信號非常集中的筆形波束輻射方向圖（方向性分別為38至43dBi），和可控的副瓣電平及穩定的頻點增益（圖2）。
高Q值濾波器和雙工器也是用同樣的技術制造的。該技術也直接體現出更多的優勢，更緊湊的機械結構和固定概念，進一步實現了一種全新的集成式點對點毫米波無線回傳系統SL60（圖3a）3。圖3b顯示的是最新V波段天線和雙工器組合設計。
解決城市帶寬需求挑戰

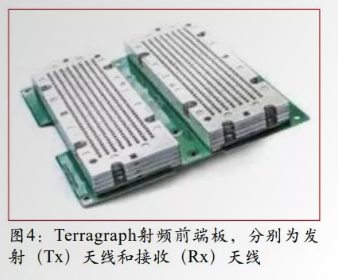

Terragraph項目有助于HUBER+SUHNER塑料金屬化天線演變到了下一階段，需求從點對點連接轉向多點對多點的無線分布網絡應用。該項目旨在為更多的人給予快速的互聯網接入，在光纖使用成本較高的市場上部署更快、更有效的千兆連接。借鑒57-66GHz頻譜寬帶特性，HUBER+SUHNER給予天線解決方案，助其搭建了第一批持續、可靠連接的技術驗證框架（圖4）。
多通道的演變

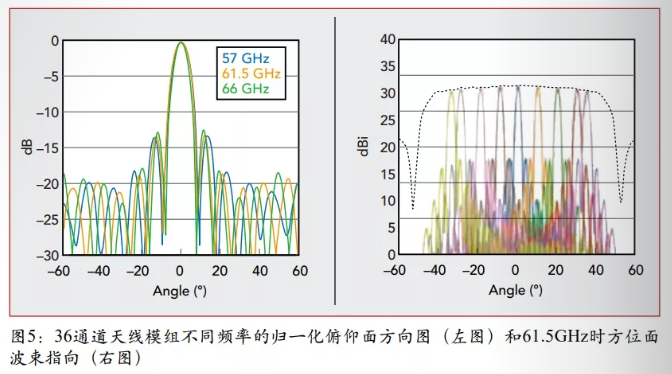

多點到多點的無線網絡分配也同時有助于HUBER+SUHNER塑料金屬化天線從單信道開展到多信道；設計和生產了一款36通道垂直極化天線。順利獲得多通道天線設計形成的主波束，將通信鏈路指向所需的地方。圖5顯示了天線水平面35度內全覆蓋，同時保持29dBi以上的實際增益。
設計和生產多通道天線也極大地影響著測試。早在2016年，HUBER+SUHNER工程師就設計了一個半自動化的系統來測試所有通道，并確保交付產品的質量。
最后，幾個通道的同時使用要求天線和有源器件之間要有更高的集成度。因此 ■十大网投正规信誉官网■十大网投靠谱平台 開發了一種專用的射頻接口，將天線直接安裝在印刷電路板（PCB）上，不需要再使用波導法蘭，以提高產品的整體緊湊性，實現更高的性能。
77GHz汽車MIMO雷達：最有效點
HUBER+SUHNER將塑料金屬化天線引入通信市場后，于2016年將該技術引入汽車雷達應用，并在2018年進行首次展示。從那時起，多種天線方案和傳感器方案得到設計、生產和驗證，用以解決這兩款產品應該如何開發并集成在新的生態系統中。
由于大多數設備制造商(OEM)和一級供應商需要在保密狀態下對天線進行高度定制設計，因此本文僅介紹HUBER+SUHNER內部天線和系統的開發，天線用于不同的雷達應用(長、中、短距，角和側視雷達)。
3D波導天線和它的生態系統
第一款驗證系統Demorad（圖6）里開發的天線，共包括四層3D打印板、基于低損耗射頻PCB的微帶線轉波導腔體饋電單元和一個饋電均勻的天線陣列。接收（Rx）和發射（Tx）分別選擇了兩個以上和四個以上間隔，建立對應的天線陣列（8Rx，4Tx）。

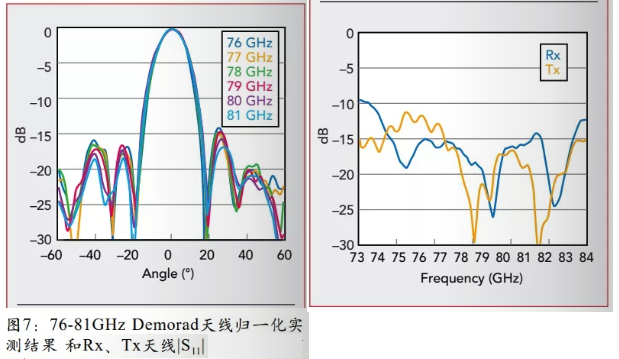

圖7顯示了初樣天線的一些實測特性。結果有力地展示了該技術的寬頻特性（12%的相對帶寬），能夠使用于76-81GHz汽車雷達全頻段。輻射特性也同樣出色，-15dB副瓣電平和90%的效率（0.5dB損耗）。
這些特性優于傳統PCB方案，哪怕是業內最先進的PCB天線10。雖然這個初樣是與英飛凌合作開發的，但該技術解決方案可應用于所有的MMIC供應商。
如今該設計和技術已經向前邁出了幾步。第一步是產品的小型化。Demorad驗證了其出色的射頻性能，但由于用了四層塑料，產品顯得很笨重。隨著技術的開展，現在層數已減少到兩層，整體厚度減少到不到兩個。

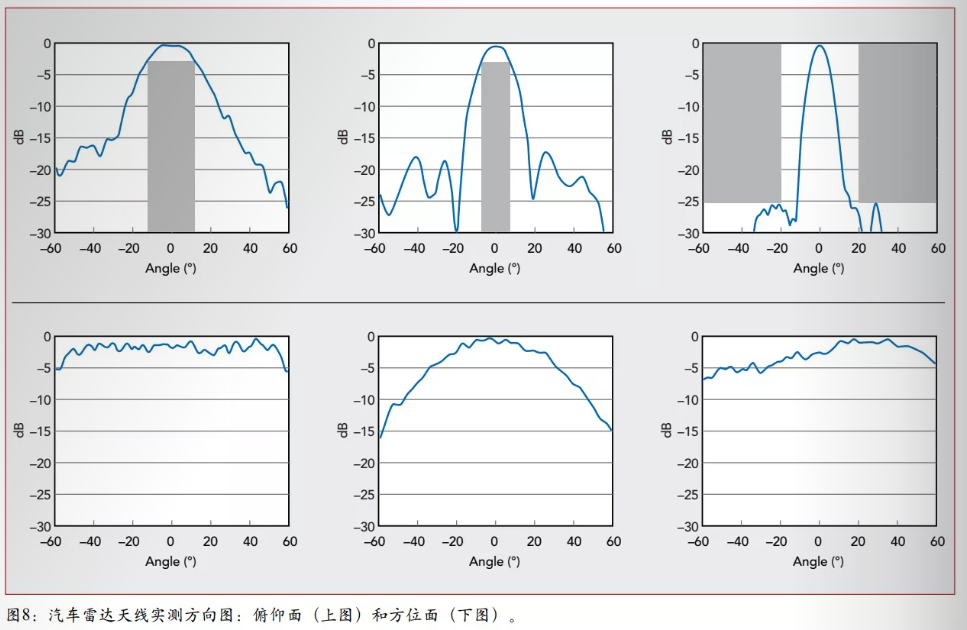

第二步是引入更先進的饋電技術，振幅和相位漸變，實現更復雜的輻射方向圖。僅用兩層塑料就可以實現不同的性能特征，順利獲得波束傾斜將寬方位面波形改為窄俯仰面波形，同時保證極低副瓣，如圖8中實測的輻射特性所示。所有典型的汽車雷達（長、中、短距雷達）要求現在都可以滿足。作為現代技術進步的結果， ■十大网投正规信誉官网■十大网投靠谱平台 也可以很容易地實現不同的極化，如水平、垂直、±45°;或圓極化，從而實現極化雷達的應用。
第三步是與傳感器其他部分和MMIC的集成。第一款初樣依托低損耗射頻板來傳輸和激勵MMIC到天線的信號；然而，這需要高性能/高成本的射頻板，且板材本身也會產生明顯的損耗，并不能充分達到低損耗波導的技術潛力。

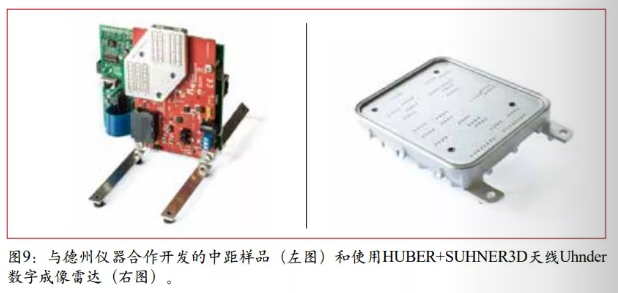

而 ■十大网投正规信誉官网■十大网投靠谱平台 與德州儀器最新聯合開發的項目中，成功實現了一款高度集成的傳感器（圖9a）。從MMIC順利獲得PCB上的電鍍孔直接耦合到天線專用射頻接口，實現高效的功率傳輸，且不需要低損耗射頻板。這給予了一種可獨立于射頻板外的解決方案，在性能（避免了產生2到3dB損耗的PCB輻射單元）和成本（避免了對高性能射頻材料的依賴）方面都有巨大的優勢。
圖9b是另一個集成示例，展示了HUBER+SUHNER 3D塑料金屬化天線成為下一代數字成像雷達的一部分。它的低損耗特性對于大孔徑多通道天線陣列的性能至關重要。
最后，更大尺寸的3D天線可以增加更優異設計的可能性，以減小（若無法完全消除時）天線罩和/或輻射單元前方的保險杠引起的方向圖失真。圖10中的橙色曲線顯示了使用介電常數為3.0、厚度為3.5毫米、天線到保險杠距離為18毫米的扁平形狀保險杠模型，模擬天線-保險杠間的輻射相互作用的多重結果。順利獲得在天線頂層引入周期性元素（即metasurface），此時的主波束輻射性能得到了大幅恢復，方向圖中的抖動等現象明顯減少（藍色曲線）。
技術：具備大規模生產能力
自創建以來，HUBER+SUHNER塑料金屬化技術不斷在不斷開展成熟，將大批量制造、低成本控制和成熟的生產工藝步驟完善化，諸如：注塑成型工藝(IM)、物理氣相沉積(PVD)和焊接工藝(如回流焊中的錫膏應用和檢驗等)。由于完全擁有這三項技術并對其進行了聯合優化，HUBER+SUHNER可靈活調整從通信領域轉向汽車市場時的核心制造環節(例如擴大溫度和濕度范圍，增加循環次數)，嚴格保證產品的使用壽命和可靠性要求。
這種專業的生產能力與自身擁有出色的制造設計能力密切相關。為了確保上述生產步驟的精確度， ■十大网投正规信誉官网■十大网投靠谱平台 將復雜的射頻三維結構分成幾個不同層來保證工藝精度，同時密切關注射頻性能和制造可靠性。
例如，為支持TE10模式，同時將不同層連接起來，波導在電場最大值處被分割開來，同時此處的表面無電流。最終形成一款高性能、堅固、易于實施又無能量泄漏的組件。這種設計方法，加上專有的涂層，可實現每米損耗低至8-10dB，且相鄰通道之間互相沒有耦合。
最后如前所述，結合自身多樣的組合經驗，HUBER+SUHNER開發了一套完整的RF測試站，可以在幾秒鐘內驗證所有的RF通道。
圖11展示了一套典型的塑料金屬化技術生產線的工藝流程，它具備一個模塊化的管理方法可適應不同的客戶需求。
技術：同時又具備敏捷性
滿足大規模生產的設備可用性和使用可能會危及產品開發項目過程中所需的敏捷性，特別是在新技術引入新市場的時候。然而事實上，驗證復雜和具有挑戰性的產品迭代設計需要快速而簡單的生產技術。
HUBER+SUHNER掌握了3D打印技術和快速IM(如使用鋁制工具)來生產單層塑料，同時保證一個內部專門的打樣車間進行涂鍍、焊接。這樣可以為一些前期的概念驗證和研究供應初樣階段樣品生產，同時也可進行小批量生產，滿足產品開發要求、交付時間和成本。挑戰，也是藝術，在于實現一個盡可能接近批量生產的解決方案，挑戰甚至在產品開發早期就可能出現。HUBER+SUHNER掌握并控制著從塑料粒子到最終認證產品完整的價值鏈。
大規模生產：今天和未來
現在汽車雷達天線的需求并沒有減緩的跡象，而駕駛輔助功能日益凸顯，緊急制動助手、自適應巡航控制，甚至是自動駕駛。為了滿足這一不斷增長的需求，HUBER+SUHNER投入了大批量的生產技術，從一開始就融入了高度自動化。
除在瑞士建立的第一條高度自動化長距雷達天線生產線外，最近HUBER+SUHNER在波蘭工廠也建立了一條短距雷達生產線。下一步，HUBER+SUHNER會根據客戶和市場的需求，在其他主要市場所在的工廠增加新生產線，如中國和美國。這樣在靠近客戶的工廠就近生產，最大限度地減少與產品相關的二氧化碳排放比例。
結論
HUBER+SUHNER塑料金屬化技術正在徹底改變汽車雷達的所有應用(長距、中距和短距、角和側視雷達)，因為它能夠?qū)崿F(xiàn)非常低的插入損耗，并提高雷達效率、方向圖穩定性和阻抗帶寬。與PCB天線相比，它給予了壓倒性的出色性能，且制造成本非常具有競爭力。尤其需要強調的是，非常低的路徑損耗（每米小于8-10dB）使得天線陣列可以更自由地進行大孔徑天線設計，實現雷達系統的高分辨率和增加虛擬陣列的可能性。
