在數據信號傳輸過程中，線纜的衰減是表示電纜有效的傳送射頻信號的能力，它由介質損耗、導體（銅）損耗和輻射損耗三部分組成。大部分的損耗轉換為熱能。導體的尺寸越大，損耗越?。欢l率越高，則介質損耗越大。另外，溫度的增加會使導體電阻和介質功率因素的增加，因此也會導致?lián)p耗的增加。今天 ■十大网投正规信誉官网■十大网投靠谱平台 就來看一下傳輸線纜的損耗除了帶來衰減之外，還帶來了什么？
因為有限的電導率和有損耗的填充介質，傳輸線會有損耗。
傳輸線的分布參數模型如下圖所示。
其中，R表示由于金屬的有限電導率帶來的損耗，而G則表示由于有耗電介質帶來的損耗。
由上面的分布參數模型，可以得到傳輸線的電報方程，從而得到傳輸線上電壓波的傳輸方式。

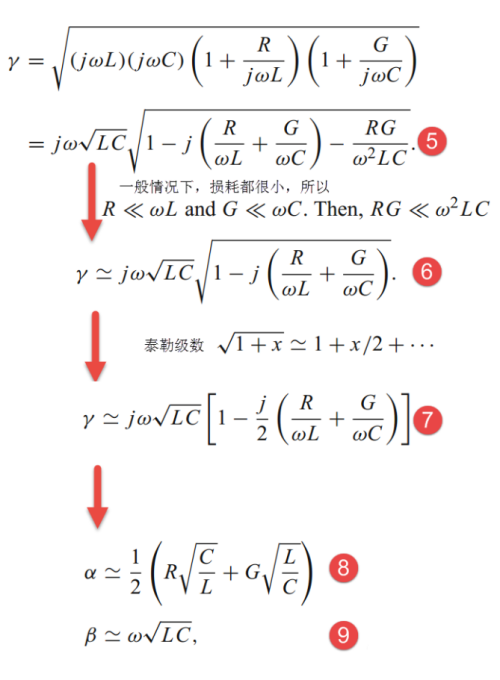

其中，上面的復傳播常數 γ的等式可以做如下變換。
因此，由于有限電導率和電介質損耗，會使得電壓在傳輸過程中，幅度發生衰減。
但是除了幅度會衰減之外，還會有什么影響呢？
當傳輸線無耗時，即R=0，G=0，此時：
此時，相位項 β是頻率的線性函數。

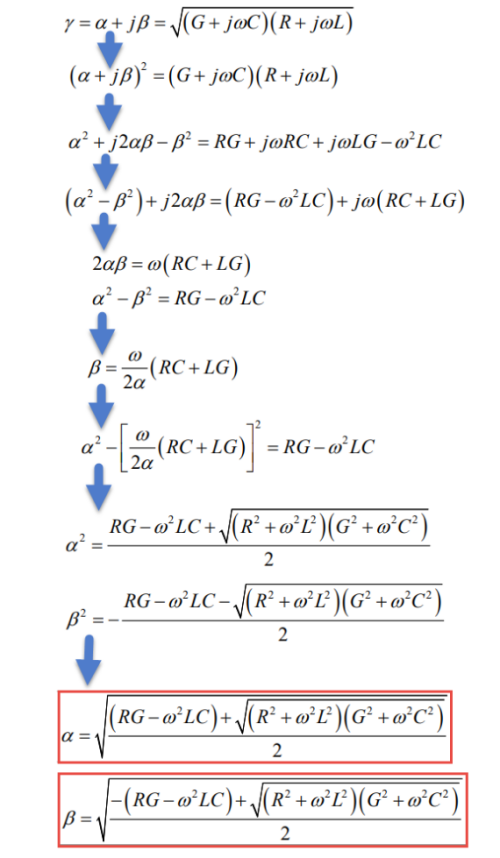

但是，如果不忽略傳輸線的損耗，嚴格按照式5來計算出衰減因子 α和相位項 β，如下圖所示。
此時，當不忽略損耗時，衰減因子 α和相位項 β都不是嚴格的頻率的線性函數。
相速的定義為：
這說明，相速隨時間變化。
這呢，又進一步暗示，如果一個含有多個頻率的寬帶信號，沿著有損耗的傳輸線傳輸?shù)脑?，不同頻率分量到達傳輸線接收端的時間會有不同，即會產生色散效應。而且不同頻率對應的衰減幅度還也一致。
雖然，β與線性函數的偏離可能非常小，但是如果傳輸線很長，那影響就不能忽略。
所以，就有了無畸變傳輸線的概念，即distortionless line。
當傳輸線的參數滿足下面條件時，傳輸線可以是一個無畸變傳輸線：

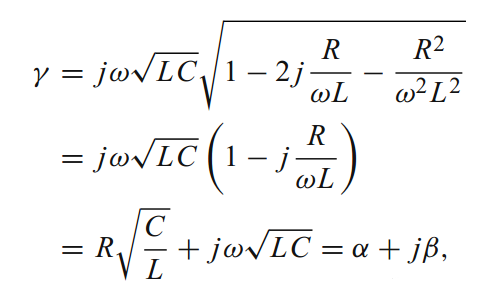

此時式5可以簡化為：
此時，雖然傳輸線還是有衰減，但是衰減的幅度與頻率無關，而且 β是頻率的線性函數，即相速不是隨頻率變化的函數。
因此無畸變傳輸線，雖然有耗，但是可以無失真的傳輸脈沖或者寬帶調制信號。
所以，傳輸線的損耗，除了帶來衰減之外，還帶來了色散效應，即傳輸時，其幅度和相位的變化，都與頻率相關。
參考文獻：
[1] 微波工程
[2] http://empossible.net/wp-content/uploads/2018/03/Lecture-4a-Transmission-Lines.pdf
