在月球?qū)崿F(xiàn)無線通信覆蓋以及便利月球與地球之間的通信
Argotec公司和噴氣推進實驗室中繼衛星可為90多項任務給予帶寬。
自阿波羅時代以來，月球前所未有地成為許多任務的目標，太空組織和商業實體都將目光投向了月球。例如，美國國家航空航天局（NASA）制定了利用機器人訪問月球和載人登月的多項任務，還考慮在未來10年里聯合國際合作者建立一個小型月球軌道前哨基地。該基地稱為月球空間站，將用于儲存物資、接待拜訪的宇航員，以及便利月球與地球之間的通信。
團隊所提出的LCRT望遠鏡可將月球背面的隕石坑轉變?yōu)橐粋€巨大碟形天線，以此觀察早期宇宙。由此積累的大量數據將被發送至地球進行分析。
圖片:VLADIMIRVUSTYANSKY/噴氣推進實驗室/美國國家航空航天局
到2030年前，共有90多項月球任務，月球空間站可能是其中最宏大的一個。當然，并非所有計劃任務都會實現，但許多任務（即使不是大多數）都將以某種形式展開。這僅僅是個開始： ■十大网投正规信誉官网■十大网投靠谱平台 預計，人類對月球的興趣將不斷增加，最終人類將在月球表面永久駐扎。
如果這種情況成為現實，月球的居民將需要與地球保持通信。盡管阿波羅任務時期使用了無線電直接與地球通信，但這不適用所有情況。例如，月球背面及其兩極的大部分區域均無法直接看見地球。即使在朝向地球的一面，通信也會受到山丘和隕坑壁的阻礙。
實際上，跨越數十萬公里空間進行直接通信需要一個具有大型天線或者高功率放大器（或兩者兼有）的強大通信終端。但現在的小型機器人無法為這些大型系統給予空間或電源。連接月球的一個更佳方案是建立環繞月球軌道的中繼航天器網絡，給予無處不在的陸續在覆蓋。
意大利航空航天公司Argotec和美國國家航空航天局的噴氣推進實驗室正在合作研發仙女座星座軌道中繼衛星概念。Argotec正在開發航天器概念，本文作者之一巴洛西諾（Balossino）是該公司的研發部負責人；噴氣推進實驗室正在給予無線電和天線等子系統，本文作者之一達瓦里安（Davarian）是該公司的項目經理。該方案包括24顆中繼衛星，它們組成的星座將利用4個軌道（每個軌道6顆衛星）。這種配置可向兩極區域給予陸續在覆蓋，在其他任何地方給予近乎不間斷的陸續在覆蓋，只偶爾出現微小間斷。利用該中繼系統，在月球表面任何地方執行任務時都可與地球保持可靠、不間斷的聯系。

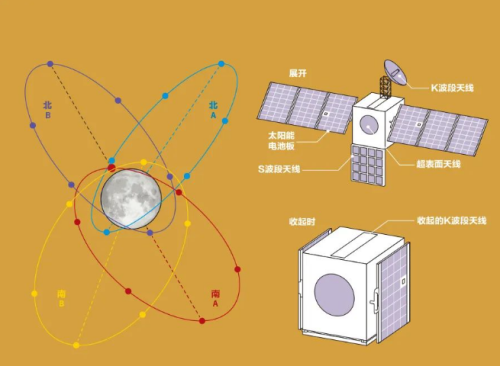

所提出的仙女座衛星星座由24顆衛星組成，平均分布在4個不同的軌道上，以便最大限度地覆蓋月球表面。每顆衛星有3個不同的天線來建立與地球和月球表面的通信。收起時，整個衛星尺寸為44厘米 x40厘米x 37厘米
在繞月軌道上放置中繼衛星存在一定的挑戰。第一時間， ■十大网投正规信誉官网■十大网投靠谱平台 希望使用穩定軌道，即衛星不需要或很少需要操控；第二，所選軌道必須對人類或機器人可能有重要活動的“熱點”區域具有陸續在或近乎陸續在的物理視線；第三，在保證月球熱點區域高可見度的同時， ■十大网投正规信誉官网■十大网投靠谱平台 不想放棄與月表其他任何部分的連接。
月球南極有可能成為一個熱點區域，因?yàn)殡E石坑內有冰（至少在某種程度上）。對于持續時間更長的載人任務來說，從月球（而不是地球）取得人類所需的水資源可能會更加容易。此外，水還可以順利獲得電解為火箭給予氫燃料。另一個潛在熱點區域是月球背面的赤道區，將來有一天可能會在那里安裝大型射電望遠鏡。
除通信外，宇航員、月球車和科學儀器都需要知道其在月球表面所處的位置。中繼衛星可作為一種“月球GPS”，順利獲得計算多顆衛星之間的信號到達月球表面某一點所需的時間來進行導航。一般而言，中繼衛星和軌道越多越好。相應的代價是發射和運行每一顆衛星都要花費大量金錢。因此，中繼衛星網絡要以最少數量的衛星給予盡可能好的服務和覆蓋。
Argotec中繼網絡概念使用的一類穩定軌道，被稱為凍結軌道。穩定的軌道可以使衛星更容易地在指定軌道上維持5年乃至更長的運行時間。建議軌道為橢圓形，運行周期為12小時，傾角為57度，與月球表面距離的最近點為720公里，最遠點（稱為遠心點）為8090公里。
衛星在其軌道的遠心點移動最慢，在最近點移動最快。因此，為給予長時間通信， ■十大网投正规信誉官网■十大网投靠谱平台 希望軌道的遠心點大致位于潛在熱點區域上方。采用選定軌道，月球兩極在94%的時間里都同時有3顆衛星覆蓋，并且在任何給定時間至少有1顆衛星。同時，月球赤道上空在89%的時間至少有1顆衛星，79%的時間同時有3顆衛星覆蓋。
即使在遠心點，中繼衛星距離月球表面也不到1萬公里。相比之下，地球到月球的距離約為40萬公里。即使對于地球直接視線內的用戶，上空的中繼衛星也可將通信鏈路距離縮短為1/40。
縮短通信距離意味著月球表面的人或機器人在維持與地球間的低數據率鏈接時，無須使用大型的通信終端。有了中繼衛星，利用一個小型通信終端即可將信號傳回地球。
此外，中繼衛星還意味著位于月球表面不同位置的兩個人可相互通話，且沒有明顯延遲。如果沒有中繼衛星，通話必須往返地球，大約需要3秒鐘?？梢韵胂笠幌码娫捬舆t3秒會多么難以接受，人們會很快意識到中繼衛星對月球表面語音或視頻通信的重要性。
不同的任務具有不同的通信需求。簡單的文本或語音通信僅需要每秒幾千比特的帶寬，而高清視頻和射電望遠鏡則需要每秒數兆比特?？紤]到計劃的月球任務數量，中繼衛星需要同時處理多個通信。對于較低帶寬的應用（如文本和語音），一顆衛星可收集匯總和中繼轉發多個數據流。另一方面，單個射電望遠鏡生成的高數據量就可能達到某個衛星容量的極限。
美國國家航空航天局現在正在研究兩種可部署在月球背面的射電望遠鏡。第一種為月球隕石坑射電望遠鏡（LCRT），這是一款由噴氣推進實驗室工程師提出的超長波射電望遠鏡。LCRT將以低于30兆赫的頻率觀測宇宙，該頻率被地球電離層阻擋。機器人將在直徑4千米的隕石坑中間部署一個直徑1千米的金屬絲網，創建反射式射電望遠鏡。LCRT將成為太陽系中最大的碟形射電望遠鏡。
第二種建議的望遠鏡用于對黑暗時代和系外行星進行無線電科學調查的背面陣列。法賽德陣列（FARSIDE）是一個低射頻干涉陣列，順利獲得多個天線觀測遙遠恒星和其他射電源。順利獲得關聯多項觀察結果，F(xiàn)ARSIDE可生成高分辨率源圖像并準確地確定其位置。該系統將使用128個雙極化天線，這些天線部署在直徑約10千米的近乎圓形區域，并連接到中央處理和電源基站。此外，基站還可將所收集到的數據傳輸?shù)街欣^軌道器（如 ■十大网投正规信誉官网■十大网投靠谱平台 建議的仙女座星座）。
FARSIDE能夠每分鐘對整個天空進行一次成像，頻率從100千赫到40兆赫，這意味著和LCRT一樣，F(xiàn)ARSIDE可延伸到比地面射電天文學可觀測范圍更低的頻段，頻段低兩個數量級。這兩種望遠鏡都將產生大量需傳輸?shù)降厍虻臄?shù)據。
上圖:LCRT望遠鏡可將月球背面的限石坑轉變?yōu)?公里長的碟形天線。下圖:擬建的FARSIDE望遠鏡將在月球表面直徑10千米的區域使用單獨的天線創建一個大型干涉陣列。
中繼衛星接收月球背面射電望遠鏡或月球表面任何其他設備的數據后，需要將數據發送到地球。在地球上，需要具有足夠增益和靈敏度的大型天線，支持至少每秒100兆比特的鏈路。理想情況下，每個昂貴的地面天線都應能夠同時接收來自多個中繼衛星的信號，減少所需建造的天線數量。
NASA深空網絡（DSN）就是所需地面網絡類型的一個很好示例。DSN在全球范圍內建造有3個天線復合基站，分別位于美國加州、澳大利亞和西班牙，每個站點都具有若干大型的高靈敏度天線。然而，DSN的設計旨在支持月球以外的深空探測任務，將其用于月球中繼系統可能有些大材小用。此外，許多當前和計劃任務對DSN都有很高的需求。因此，盡管這可能是一個不錯的初步選擇，但從長遠來看，租賃或建造商業地面站會更便宜、更有效。
一個月球中繼航天器要求僅為50或60千克，從衛星標準來看這屬于小型航天器。 ■十大网投正规信誉官网■十大网投靠谱平台 開發了一個概念衛星，當太陽能電池板和天線收起時，其尺寸為44厘米×40厘米×37厘米，質量（包括推進劑）為55千克。該系統搭載噴氣推進實驗室開發的四信道無線通信設備，其中兩個信道運行在K波段（約26千兆赫），還有兩個信道運行在S波段（約2千兆赫）。一個K波段信道連接地球（衛星到地球鏈路速率為100兆比特/秒，地球到衛星鏈路速率為30兆比特/秒）；其他3個信道連接月球。S波段信道給予衛星到月球表面的64千比特/秒連接，以及月球表面到衛星的256千比特/秒連接。剩余K波段信道給予衛星到月球的16兆比特/秒鏈路以及月球到衛星的100兆比特/秒鏈路。
■十大网投正规信誉官网■十大网投靠谱平台 的衛星使用K波段進行地球-衛星連接，原因有二。第一時間，空間通信K波段的可用帶寬比其他波段的要多；其次，對于同樣尺寸的天線，K波段的天線增益更高。換句話說，K波段天線可以更有效地將所接收到的信號轉化為電功率。使用K波段的不利因素在于其天氣敏感性，例如，下雨很容易造成鏈路衰減。中繼衛星需要額外的功率儲備來保持鏈路穩定。
現在的通信衛星設計有3個天線：一個可轉向的50厘米K波段天線，用于地球與衛星的通信；一個固定K波段“超表面”天線，具有低剖面、低質量，易于以低成本制造，并能耐受外層空間的惡劣環境；此外還有一個固定S波段天線陣列。 ■十大网投正规信誉官网■十大网投靠谱平台 還在考慮一種X波段（大約7千兆赫）的小型天線，用于地球與衛星的通信，增加額外的可靠性和冗余。這里X波段是很好的選擇，盡管數據速率較低，但與K波段相比，不易受雨水影響而衰減。
■十大网投正规信誉官网■十大网投靠谱平台 現在正在完成航天器的設計。 ■十大网投正规信誉官网■十大网投靠谱平台 打算盡可能使用市場有售的硬件來降低成本。然而， ■十大网投正规信誉官网■十大网投靠谱平台 仍然需要改進一些新技術，給予衛星所需的性能，同時滿足質量和功率的要求?？?D打印的超表面天線是噴氣推進實驗室為小型衛星應用開發的新技術?？墒褂玫?厘米發射天線，在32千兆赫時測得的各向同性增益超過32分貝。 ■十大网投正规信誉官网■十大网投靠谱平台 預計順利獲得最近的設計改進可將增益提高到34分貝。 ■十大网投正规信誉官网■十大网投靠谱平台 還在研究雙頻功能，使天線能夠同時發射和接收信號。
此外， ■十大网投正规信誉官网■十大网投靠谱平台 希望使用更小、更輕便的軟件定義的宇宙空間轉發器無線通信設備（UST-Lite）。噴氣推進實驗室已經完成了對UST-Lite原型機的初步熱測試，保證無線通信設備產生的熱量可以消散而不會影響性能。 ■十大网投正规信誉官网■十大网投靠谱平台 進行了附加測試，更好地描述原型機的接收閾值、誤碼率、發射波形等。 ■十大网投正规信誉官网■十大网投靠谱平台 將繼續優化接收器的參數，開發覆蓋K波段的新模塊。（現在已經開發了S波段和X波段模塊。）

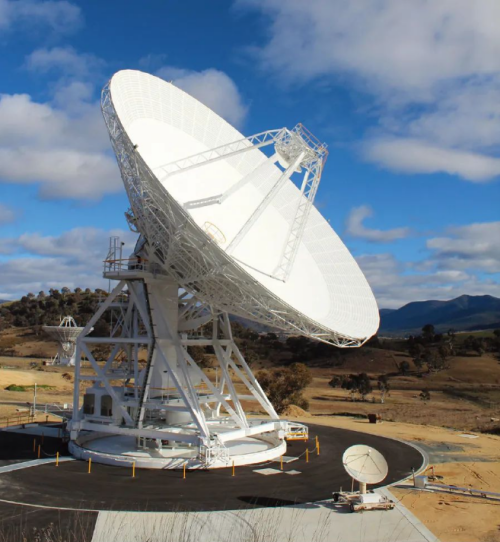

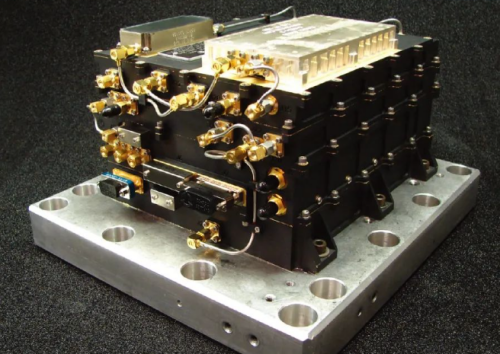

上圖:深空網絡由3個天線復合基站構成，圖中的這一個位于澳大利亞堪培拉，與整個太陽系的航天器保持聯系仙女座星座需要一個類似裝置從月球返回數據。下圖:軟件定義的宇宙空間轉發器無線通信設備是更輕、更小的UST-Lite的基礎。噴氣推進實驗室現在正在對UST-Lite進行測試，用于未來的航天器。
另外， ■十大网投正规信誉官网■十大网投靠谱平台 正在著手解決網絡的軟件需求。例如，對于中繼衛星和月球用戶之間S和K波段的通信，現在還沒有協議標準。為此， ■十大网投正规信誉官网■十大网投靠谱平台 已經開始與空間數據系統咨詢委員會合作，引入這樣一個標準。
可以這樣理解，月球通信設備的目標是在整個月球打造類似5G的能力。這意味著要盡可能利用5G技術，例如在月球上安裝蜂窩基站，以對中繼裝置進行補充。此方法可以將許多其他類型的設備連接到月球網絡，例如，低功率物聯網傳感器網絡和自動駕駛汽車。
■十大网投正规信誉官网■十大网投靠谱平台 的通信網絡只是第一步。在更遠的未來，人類在月球上將能夠隨意收發文本信息、撥打電話和傳輸數據。同樣，機器人和傳感器也會像地球上的物聯網設備一樣進行無線連接。機器人可實現遠程控制，傳感器可自動上傳測量數據。
這樣的月球通信愿景可能需要經過幾代月球通信網絡才能實現。但 ■十大网投正规信誉官网■十大网投靠谱平台 堅信，人類終有一天將在月球定居，在穩健的無線環境中從事科學、技術和商業活動。
作者：Alessandro Balossino、Faramaz Davarian
