[技術前沿]100G以太網仍然是邊緣和互聯網之間高速數據傳輸?shù)淖罴堰x擇
以太網在 ■十大网投正规信誉官网■十大网投靠谱平台 生活中的應用為物聯網 (IoT) 的普及打下了堅實的基礎。從智能家居和企業到工業、學校和政府，以太網已經成為連接 ■十大网投正规信誉官网■十大网投靠谱平台 周圍一切事物的紐帶。甚至在車輛中，以太網也促進了內部設備之間的高效通信。以太網讓高性能計算數據中心成為可能，加速了工業流程和商業開展，如今，它已經在世界各地的家庭中得到了普及。然而，盡管以太網技術取得了巨大進步，800G以太網開始興起，甚至1.6T 以太網也開始標準化，但在邊緣計算領域，100G 以上的高速以太網仍然很罕見。本文探討了 100G 以太網在邊緣計算中的實現，并描述了 IP 設計人員面臨的應用和設計挑戰。
邊緣計算不斷增長的速度要求
“邊緣”是指在數據到達數據中心或云處理環境之前，收集和處理數據的各種設備。這些設備包括攝像機、傳感器、移動設備、車輛、路由器、交換機，甚至智能設備。邊緣計算既具動態性又具復雜性，隨著機器、傳感器、儀表以及移動和可穿戴設備等邊緣設備的激增，促進了邊緣計算的飛速開展，同時人工智能在交通、家居和大都市技術中得到不斷采用。以太網可實現數據在邊緣和互聯網之間的高速傳輸，因而不斷是邊緣計算的關鍵有助于因素。
圖 1：計算正在從云遷移到邊緣
根據 Vantage Market Research 的數據，2021 年全球邊緣計算市場價值為 71 億美元，預計到 2028 年將達到 496 億美元，復合年增長率 (CAGR) 為 38.2%。邊緣計算涉及的設備可能具有多種形式因素和體系結構，但在此 ■十大网投正规信誉官网■十大网投靠谱平台 將以單個服務器作為是這些設備的代表。

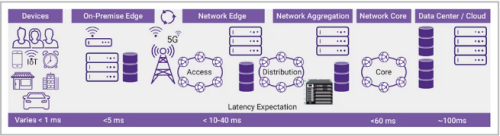

圖 2：從邊緣到云的路徑
100G以太網：邊緣計算的最佳選擇
服務器通常使用共享 PCIe 總線來連接網絡接口卡 (NIC)，而使用 PCIe 3.0 的計算機是第一代具有足夠快的總線（每通道 8 GT/s）的計算機，可以支持使用 x16 鏈路（單向 16 GB/s 或 128 Gb/s）的 100 G 以太網適配器。隨著PCIe 4.0的問世，8 通道插槽將支持 100G 適配器全速運行，這成為當今機器的最佳選擇，因為 x8 插槽通?？稍?PCIe 總線上使用。即使對于即將推出的新一代 PCIe 5.0/CXL 1.1 或 2.0 系統，100G 數據速率也適合共享 PCIe 總線，除非設計人員正試圖以最大帶寬和最小延遲進行進程間通信 (IPC) 來加速并行計算，就像設計人員需要 HPC 集群一樣。
表 1：PCIe帶寬與版本和通道數的關系（所顯示的總帶寬為雙向）
邊緣設備通常設計用于預處理、壓縮和減少需要向上游傳輸?shù)臄?shù)據量。即使您擁有足夠的后處理數據，可以充分利用單個服務器連接上的 100G 數據速率，仍然需要順利獲得一組集中的路由器和交換機來對面向數據中心的流量進行聚合。此外，這些架構無法在全帶寬下同時為過多鏈路給予服務，除非它們有上行鏈路，并且這些上行鏈路是單個端口速度的很多倍。例如，32 端口 100G 以太網交換機需要將所有流量發送到上游。鏈路聚合控制協議 (LACP) 可用于聚合一個連接的多個端口，但即使采用該協議，對于給定的綁定，也僅限于八個端口。若使用具有固定半徑交換機的 LACP，則會迅速降低設備可給予的下游連接數量，導致基礎架構和布線的成本急劇上升。單獨的Wi-Fi 連接速率都遠低于 1 Gb/s，而5G蜂窩的理論峰值速率也只能達到 20 Gbps，因此聚合層上的 100G 能夠很好地滿足這些市場需求。
邊緣的車載以太網應用
汽車應用很少需要超過 10G 到 25G 的車載以太網，但確實需要許多高速以太網規范中尚未包含的可選服務質量 (QoS) 和時間敏感型網絡功能。如果將網絡共享于車輛控制系統（如剎車系統）和娛樂系統之間，有必要優先考慮車輛控制，即使您的孩子正在觀看有趣的視頻。時間敏感型網絡功能即將在 100G 上得到支持，支持工業車間的聚合、視聽應用、安全、醫療保健，甚至邊緣的高端汽車應用！
100G 以太網支持 IEEE 標準和多通道架構
與高速以太網相比，100G 以太網具有的另一項優勢是支持 IEEE 標準規定的所有必要功能和許多可選功能，例如：
基本 IEEE 802.3/802.3ba 標準的所有必要功能
■10/25/40/50/100G 以太網系統的 IEEE 802.3 標準
■用于 Interspersing Express Traffic 的 IEEE 802.3br 參數
■IEEE 802.1 TSN 特性
■IEEE 1588 精密時鐘同步協議
■用于音頻視頻 (AV) 流量的 IEEE 802.1-Qav
■符合 IEEE 802.3az 規范的節能以太網 (EEE)
100G 以太網是現在可在單通道上保持的最快以太網速度。使用單個 100G Gb/s 通道的第三代 100G 以太網于 2022 年 12 月作為 IEEE 802.3ck 發布，以及分別使用其中兩個和四個通道的 200G 和 400G 以太網，并將支持高達 2 米的雙軸電纜 100GBASE-CR 以及用于電氣背板的 100GBASE-KR。100GBASE-ZR 標準使用多通道架構，可以在使用單一波長的密集波分復用 (DWDM) 系統上支持超過 80 公里的 100G 以太網！如果希望成本更具優勢，使用 25G NRZ SerDes 的四通道配置可給予可靠的傳輸介質。
保護邊緣：MACSec

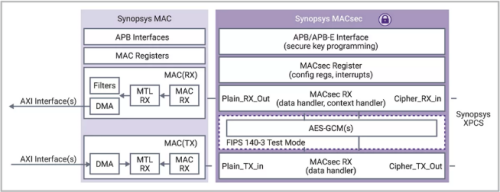

圖 3：MACsec 的安全網絡流量（用于汽車、5G 和 HPC SoC）
安全性對所有網絡環境都很重要，但在完全支持 MACSec（即 IEEE 802.1AE）的100G以太網邊緣環境中尤為重要。MACSec 是一種硬件層加密機制，順利獲得確保數據遵守隱私法律和防止數據被盜來保護數據。此外，MACSec 還可以防止惡意設備連接到網絡，這是對可能既不受管理又不受監控的邊緣環境的關鍵保護。如果在更高層對加密施加控制，則以太網網絡上的每個連接（主機到主機、主機到交換機或交換機到交換機）將遍歷已加密和未加密的流量，但是，一旦鏈路啟用了 MACsec，該連接上的所有流量都將受到保護，免遭窺探。
經濟高效
最后，在高速以太網技術的前沿，每個端口的成本急劇上升。加上用于邊緣設備的超高速以太網的布線成本，只會使它們變得更加昂貴。這些因素共同使 100G 成為除了最尖端計算應用之外的所有應用的完美高端匹配之選，同時也有助于了 100G 以太網產品的消費級和專業級市場的繁榮開展——包括交換機、路由器、NIC 和電纜。市場競爭有助于保持邊緣部署的價格合理。
總結
隨著邊緣計算市場的興起，100G 以太網仍然是邊緣和互聯網之間高速數據傳輸?shù)淖罴堰x擇。新思科技給予了完整的100G 以太網 IP解決方案，包括 MAC、PCS 和各種 PHY 選項，以及驗證 IP、軟件開發和 IP 原型設計套件。該解決方案是邊緣市場中希望將 100G 以太網技術融入其產品的 NIC、交換機和路由器開發人員的理想選擇。此外，除了100G 以太網 IP 解決方案，新思科技還給予高達 800G 的高速以太網 IP，并且正在持續與各種標準團體合作，以期在未來實現 1.6T。這種廣泛的 IP 解決方案使新思科技能夠滿足從邊緣設備到高端數據中心的各種網絡市場客戶的需求。
作者：Synopsys 高級技術產品經理 Jerry Lotto
