國外新一代無中心自組網智能單兵電臺——MPU5射頻解析
智能單兵自組網電臺是現代戰爭通信設備的開展趨勢，我軍的單兵電臺不斷是對標美國的單兵電臺開展。從以前的Harris-152、163到現在的MPU5，MPU5是美軍新一代無中心自組網智能單兵電臺。號稱世界首個基于智能手機的電臺。
全文內容順利獲得對MPU5功能解析，分析它的射頻方案設計
MPU5最重要的就是它的——Wave Relay? MANET技術
Persistent Systems的 MANET技術研發旨在順利獲得快速適應地形波動和惡劣環境條件最大限度地提高連接性和通信性能。
Wave Relay?，順利獲得動態路由協議，實現網絡自組織和快速重構，提高網絡的穩定性和連通性。這項技術使得MPU5在各種網絡環境中都能夠?qū)崿F(xiàn)最優的通信效果，為無線通信領域帶來了新的機遇。該技術基于Wave Relay數據鏈嵌入式模塊實現，可以連接分散于不同美國空軍基地的單位，為其給予直接通信、態勢感知、全動態視頻和音頻。
這段描述提取有關的射頻設計詞是——適應地形波動和惡劣環境條件最大限度地提高連接性和通信性能。
一、通道框架
MPU5是怎么樣順利獲得波形的設計來適應地形和惡劣環境？

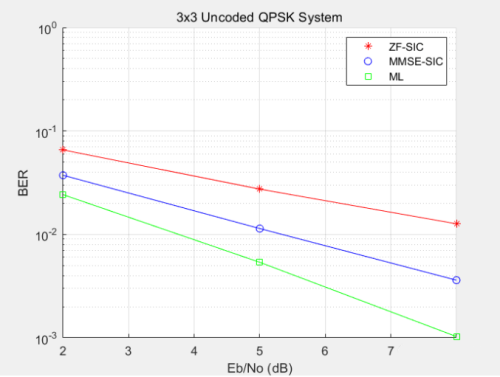

根據MPU5的官網解釋是采用了3*3的MIMO
MIMO系統是提高頻譜效率的有效方法。多徑衰落是影響通信質量的主要因素，但MIMO系統卻能有效地利用多徑的影響來提高系統容量，采用MIMO結構不需要增加發射功率就能取得很高的系統容量。
MIMO技術對于射頻設計來講，主要區別在于是分集還是復用。

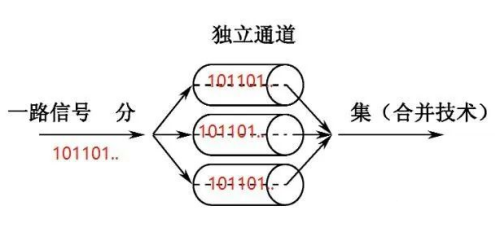

分集
分集技術用來解決可靠性問題。
空間分集技術就是利用多個天線發送同樣的數據，同一路信號經過不同路徑到達接收端，可以有效對抗多徑衰落，減少接收端SNR的波動。獨立衰落的分支數目越大，接收端信噪比波動越小，分集增益越大。分集增益可以改善系統覆蓋，增加鏈路可靠性。
分集對于射頻設計來說就是設計三個完全獨立的收發通道。

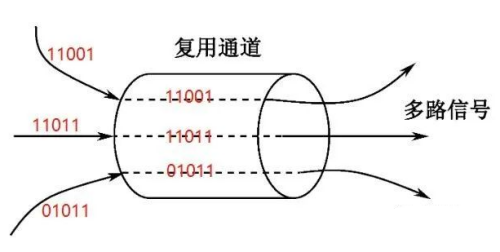

復用
空間復用技術用來解決容量問題。
空間復用技術就是利用多個天線同時發送獨立的數據，增加系統的數據容量。
復用技術相當于把數據分為三包同時發出，在接收端再組合，所以在射頻設計的時候需要考慮對數據分包和合包的影響，即三包數據互不影響。
數據互不影響的前提是通道正交，互不干擾。
所以在射頻設計時需要對射頻電路做幅度和相位的控制，保證三個通道的正交獨立。
MPU5提到的是適應惡劣地形，那么MPU5使用的應該是MIMO分集。
注意，空間分集利用天線間的不相關性來實現，在實際應用中，MIMO天線之間的距離一般應該大于半個波長，以避免天線之間的相互干擾和耦合。
二、互換頻率模塊

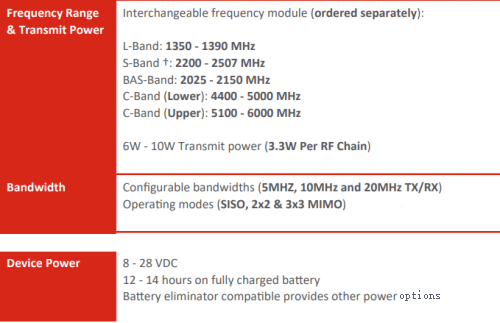

MPU5的手冊講他的頻率覆蓋L-C,對于射頻來說，頻率寬最大的設計難點是功放的設計。
幾年前，確實很難找到覆蓋這么寬的功放。但是最近幾年市面上很多國產廠家都能單管GAN覆蓋L-C。
看看MPU5是怎么做的。
它是順利獲得替換射頻模塊來實現多個頻率跨段，做射頻的都知道，多波段設計在同一塊板最大問題就是雜散和抗干擾，MPU5這樣設計的好處是降低單板設計的復雜性。同樣由于它的分段設計和手臺制式限制，采用的應該是零中頻架構。
備注
MPU5的手冊里沒有傳統電臺的跳頻功能！
MPU的通信頻段在L端只有100MHz左右，信道帶寬卻有20MHz，實在是跳不起來。（戰術電臺，跳頻是必需的，MPU5不跳頻，抗干擾是如何實現？）
總結
綜上可以得出MPU5的主框架是
Tranciver+射頻前端，因為不跳頻都無需使用外置鎖相環。并且MIMO使用的也是簡單的分集技術，無需復雜的相位和幅度調整，這樣分析下來MPU5的射頻電路是相當?shù)暮唵巍?/p>

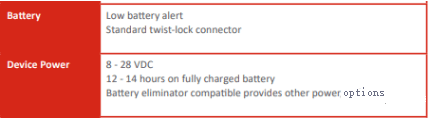

但是MPU5工作的時間還是亮眼的，對于寬帶電臺來說，12-14小時的工作時長需要各個方面的功耗去最優設計，在射頻電路上應該采用了線性化技術。
這樣看來MPU5主要賣點是無中心寬帶自組網。寬帶通信——這些在設計上只是公網技術的再應用，軍用通信的核心問題抗干擾卻沒有在MPU5上有所體現。
