零中頻架構的概念早在1924年就被提出來了，但是到20世紀90年代，才得到廣泛應用。
這是因為，雖然零中頻架構看上去容易，但是想基于分立器件來實現的話，難度很大。
隨著后來半導體技術和集成電路的開展，才使得零中頻架構的實現，成為可能。
零中頻架構的痛點之一，就是直流偏移，英文稱為DC-offset。
直流偏移的來源
直流偏移的來源，可能來自于以下方面。
(1) 本振信號自混頻

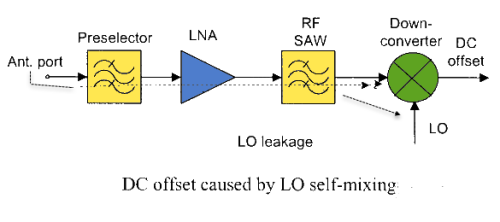

如上圖所示，由于各種原因，比如混頻器的RF和LO端口之間有限的隔離度，基板或者空間的耦合，本振會泄露到前級， 而這些泄露，由于級間失配，又會被反射至混頻器的輸入端，與本振混頻，從而產生直流偏移。
(2) 發射泄露自混頻

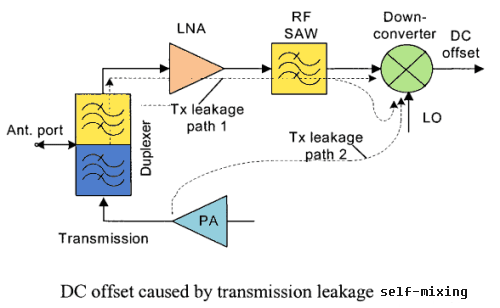

如上圖所示，在全雙工系統中，PA的發射信號：
■一種路徑，會順利獲得雙工器，LNA，SAW等RF通路泄露至混頻器的RF端，由于RF-LO的有限隔離度，泄露到RF信號，和泄露到RF端口接著到LO端口的信號相混頻，進而產生直流偏移(DC offset)。
■另一種路徑，會順利獲得基板/PCB或者共同的供電系統等途徑，泄露到混頻器的LO端，同樣由于LO-RF的有限隔離度，泄露到LO的信號，和泄露到LO端口接著到RF端口的信號想混頻，進而產生直流偏移(DC offset).
■第一路徑和第二路徑的發射泄露，也會在混頻器上相互混頻，從而產生直流偏移(DC offset).
這種發射泄露的自混頻，如果傳輸信號是幅度調制的話，除了直流分量，還會產生低頻產物。
(3) 強干擾信號自混頻
強干擾信號傳輸?shù)交祛l器的RF端，由于RF-LO的有限隔離度，泄露到LO端口，則兩端口上的干擾信號之間發生混頻，從而產生直流偏移(DC offset)。
強干擾信號進入到RF通路中，電路的二階非線性，也會產生直流偏移，如下圖所示。
直流偏移的危害
直流偏移如果沒有辦法去除的話，會嚴重影響接收機的性能。
因為零中頻接收機的鏈路中的很大部分增益是在基帶模塊中的，假設混頻器的輸出端有200~250uV的直流偏移，并且基帶模塊的增益約為70~80dB的話，則會使得基帶放大器，特別是最后一級基帶放大器飽和，從而使得有用的小信號不能正常接收。
消除直流偏移的方法
消除直流偏移的方法，可以由以下幾種方法：
■采用研討耦合和高通濾波器
在基帶模塊中，使用研討耦合或者高通濾波器，是移除時不變直流偏移的一種有效手段。一般來說，高通濾波器的角頻率，需要大約為符號率或者碼率的0.1%或者更小，以防止明顯的信噪比的惡化。
對于低速率或者窄帶信道帶寬系統，需要使用非常小的轉角頻率(<50Hz)的濾波器來消除DC偏移。在這種情況下，耦合電容非常大，不利于集成。這個時候，可以采用片外無源器件，也可以使用有源直流模塊。
■采用抵消的方法來消除時變和時不變直流偏移
1.對于時不變直流偏移，可以在不同增益模式下進行校準，然后將校準值制成查找表，放在存儲器中，或者在接收機的空閑時隙，將LNA的輸入端用虛擬負載端接并評估直流偏移，并放在存儲器中。在工作模式下，或者突發時隙(burst slot)中，存儲的DC偏移順利獲得DAC饋送動模擬基帶模塊中的減法器，然后根據增益及估計的偏移來補償固有直流偏移。

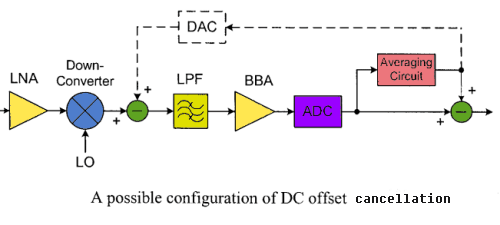

2.對于時變直流偏移，如果調制方式具有零平均值，比如QPSK，則是順利獲得對包含直流偏移的數字化信號進行平均來測量直流偏移。測量的值，可以順利獲得DAC從模擬基帶電路或者數字基帶電路中的信號中減去，如下圖所示。
參考文獻：
[1]http://ieeexplore.ieee.org/stamp/stamp.jsp?arnumber=1511916
[2]Qizheng Gu,RF SYSTEM DESIGN OF TRANSCEIVERS FOR WIRELESS COMMUNICATIONS
