怎樣手動測試一臺信號源的相位噪聲？
怎樣手動測試一臺信號源的相位噪聲？
相位噪聲（Phase noise）是指系統（如各種射頻器件）在各種噪聲的作用下引起的系統輸出信號相位的隨機變化。它是衡量頻率標準源（高穩晶振、原子頻標等）頻穩質量的重要指標，隨著頻標源性能的不斷改善，相應噪聲量值越來越小，因而對相位噪聲譜的測量要求也越來越高。傳統的零拍測量法已面臨嚴重的挑戰，特別是在如何減少測量系統本身的噪聲對測量結果的影響，提高系統的測量靈敏度方面尤為困難。相位噪聲是衡量一個信號發生器的品質的重要因素之一，它標示著這臺信號產生的信號的頻譜純度，而相位噪聲的分析也是頻譜分析儀最重要的功能之一，下面由 ■十大网投正规信誉官网■十大网投靠谱平台 小編帶大家分析一下。

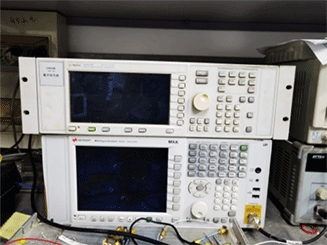

在測試之前，第一時間需要準備兩臺設備，一臺矢量信號發生器作為信號產生的裝置，另外一臺矢量信號分析儀作為信號接收的裝置；然后還需要兩根線，一根是射頻線，連接信號源和頻譜的輸入/輸出端口用來做射頻信號傳輸，另外一根是BNC的線纜，連接信號源的10M輸出到頻譜的外部參考輸入，讓這兩臺儀器頻率同步；準備好之后，就可以開始測試了！
第一步：設置信號源
信號源對相位噪聲的要求在1GHz的載波的頻率下偏移20KHz，它的相位噪聲要低于-115dBc/Hz。第一時間設置信號源，頻率設置到1GHz，功率設置到-20dBm，輸出打開。信號源設置好了接下來設置頻譜，頻率設置到1GHz；掃描帶寬，掃描帶寬呢就要根據你想要測試的頻偏來進行設置了，比如說 ■十大网投正规信誉官网■十大网投靠谱平台 現在要測20KHz的頻偏，那掃描帶寬設置100KHz就可以了，調整它的參考位置讓這個信號可以完整的顯示。
第二步：設置分辨率帶寬RBW
RBW它也不是越小越好，RBW越小它的底噪會降低，但底噪降低的同時，它的單邊帶噪聲的功率也會跟著降低，而且RBW越小可能測試速度會更慢，所以呢RBW只要合適就行， ■十大网投正规信誉官网■十大网投靠谱平台 要測試20K，這里設到1KHz就OK了。然后設置VBW讓這個線好看一點， ■十大网投正规信誉官网■十大网投靠谱平台 設置100Hz，檢波方式設置為均值檢波，在跡線菜單這里跡線類型設置為平均值，
接下來就是最重要的一步，標記功能。
最后一步：標記功能
第一時間，用峰值搜索找到最高的載波位置，接下來標記到選擇差值模式，設置差值的頻偏，比如說20KHz，再選擇標記的功能，將標記的模式選擇為噪聲模式，噪聲的帶寬設置為1Hz，按一下測試開始鍵，就可以看到一個計數從1 到100，當它計數滿100的之后，最后得到的平均值就是 ■十大网投正规信誉官网■十大网投靠谱平台 要測試的在1GHz頻偏20KHz的情況下的相位噪聲。
那如果要看其它頻點的值你只需要修改這個頻偏值就可以了，這就是相位噪聲測試的所有步驟。
PS：其實啊，測試相噪不用這么麻煩！
矢量信號分析儀有專門的相噪模式，切換到這個模式之下只需要自動一鍵測試，就可以看到所有頻偏點的測試值了，就這么簡單！
