■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂_頻譜分析儀的工作原理
頻譜分析儀是無線通信系統的研發、測試和維護中常用的測試測量儀器，它不僅可以進行頻域測量，還可以進行時域測量，甚至還可以進行矢量信號分析。如果你從事的是無線通信相關的工作，那么掌握頻譜分析儀的使用是一項基本必備技能。為了更好的使用頻譜分析儀， ■十大网投正规信誉官网■十大网投靠谱平台 勢必需要對頻譜分析儀的原理要有一定的分析。
如果將頻譜分析儀進行分類， ■十大网投正规信誉官网■十大网投靠谱平台 最?？吹降姆诸愑袃煞N類型，FFT分析儀和超外差式分析儀。實際上，現在廣泛使用的頻譜分析儀其實是這兩種頻譜分析儀原理的綜合應用。
FFT分析儀很好理解，其原理就是直接對時域進行傅立葉變換，這需要對信號進行采樣得到一組離散數據，并對其進行算法分析處理。 ■十大网投正规信誉官网■十大网投靠谱平台 知道采樣定理需要采樣頻率大于2倍的信號頻率，對于高頻信號這將會對ADC提出了重要的挑戰，而且在早期半導體技術限制，ADC的位數受限，其采樣能力有限，因此，F(xiàn)FT分析儀一般常用于低頻的信號分析。
為了滿足高頻信號的測量，超外差式分析儀成為了應用較為廣泛的頻譜分析儀。
所謂"超外差"，就是順利獲得本振信號和輸入信號進行混頻，產生特定頻率的一個信號。超表示將信號變換為超音頻，它最早是由阿姆斯特朗提出，可以利用超外差原理制成超外差接收機。這里的阿姆斯特朗可不是那位登月的兄弟哈。他是一位無線電早期的專家，發明了無線電調頻的方法，對無線電的開展產生了深遠的影響。
阿姆斯特朗
這種變頻接收方式的性能優于高頻直接接收方式，所以至今仍廣泛應用于高頻信號接收機中。在 ■十大网投正规信誉官网■十大网投靠谱平台 身邊也常見到很多接收機的例子，比如，收音機、GPS、衛星電視接收機等等這些都屬于接收機。收音機的工作原理和頻譜分析儀類似， ■十大网投正规信誉官网■十大网投靠谱平台 可以順利獲得收音機來初步的認識頻譜分析儀，收音機作用是順利獲得將接收到廣播電臺發射的電磁波轉化成 ■十大网投正规信誉官网■十大网投靠谱平台 人耳可以聽到的聲音。實際上，這里并不是直接將接收到的電磁波直接轉成電磁波，而是順利獲得載波放大，混頻，中頻放大，檢波，音頻放大，功放，揚聲器發出聲音等一系列過程。與收音機類似，頻譜分析儀也有一系列復雜的過程。
接下來， ■十大网投正规信誉官网■十大网投靠谱平台 可以順利獲得下面的框架圖來學習現代常用的頻譜分析儀的工作原理。
頻譜分析儀結構框圖
從上面的圖 ■十大网投正规信誉官网■十大网投靠谱平台 可以看到，射頻信號先順利獲得衰減器，將載波和本振混頻，中頻放大，中頻濾波，檢波，視頻濾波，模數轉換，數據存儲，數據計算，圖形顯示等一系列過程，下面 ■十大网投正规信誉官网■十大网投靠谱平台 依次來學習這些過程。
衰減器
基本上頻譜分析儀的信號接收端都會設計一個衰減器，這樣將有效的防止信號過大而損壞儀器內的器件。這個衰減器一般都是可調的，在測量時 ■十大网投正规信誉官网■十大网投靠谱平台 可以根據需要選擇一個合適衰減值，不過，這里的衰減作頻譜分析儀內部的衰減， ■十大网投正规信誉官网■十大网投靠谱平台 不需要再進行單獨的換算，屏幕顯示的測量值已經對這里的衰減做了換算處理。當然，這個衰減器并不是萬能的，因為，它并不是無限的衰減，當然，也沒有無限大小的衰減器，通常如果測試的信號過大， ■十大网投正规信誉官网■十大网投靠谱平台 還需要外接一個衰減器，對于外接的衰減器， ■十大网投正规信誉官网■十大网投靠谱平台 需要進行一定的換算處理。比如，頻譜分析儀的屏幕顯示的值加上這里的外接衰減值就是實際的測量值。當然 ■十大网投正规信誉官网■十大网投靠谱平台 大可不必這樣自己去換算，實際上 ■十大网投正规信誉官网■十大网投靠谱平台 可以順利獲得設置頻譜分析儀的Ref level offset參數將這個衰減值補償進頻譜分析儀里，這個參數 ■十大网投正规信誉官网■十大网投靠谱平台 可以理解為外部的校準值。這時屏幕的顯示值就是 ■十大网投正规信誉官网■十大网投靠谱平台 的測量值了。這種方法在測試測量中極為方便，也是最為廣泛使用的一種方法。
雖然衰減器可以有效的保護儀器的安全，但是，這也帶來了一個弊端，設置衰減之后輸入信號的減小而降低了信噪比，這將會對測試靈敏度產生一定的影響。
切記，在使用頻譜分析儀的時候，一定要預估一下所測信號是否在頻譜分析儀的安全范圍內，一般都會在輸入端口標記最大功率的大小。
混頻和混頻器（Mixer）
與收音機的原理類似，超外差式的頻譜分析儀實際測量的并不是原始的載頻信號，也是需要經過混頻，將測量信號降頻后生成中頻信號，再進行測量。那么，問題來了，什么是混頻？和誰進行混頻？
混頻是指將相信號從一個頻率變換到另外一個頻率的過程，它是頻譜線性搬移的過程。
在射頻里用來混頻的射頻器件 ■十大网投正规信誉官网■十大网投靠谱平台 稱做混頻器，它需要一個射頻輸入信號和一個本振信號，順利獲得將兩個信號相乘產生新的混頻信號，也就是 ■十大网投正规信誉官网■十大网投靠谱平台 這里所說的中頻信號。
混頻器
通信里的一切都是建立在數學的基礎上的，這里 ■十大网投正规信誉官网■十大网投靠谱平台 可以順利獲得三角函數的積化和差來理解混頻。 ■十大网投正规信誉官网■十大网投靠谱平台 可以 ■十大网投正规信誉官网■十大网投靠谱平台 假設Y是射頻輸入信號，L是本振信號：
■十大网投正规信誉官网■十大网投靠谱平台 將兩個信號相乘，也就是混頻：
順利獲得上面的公式 ■十大网投正规信誉官网■十大网投靠谱平台 可以看出，兩個信號經過混頻器混頻后會生成兩信號頻率之和、差的信號，也就是信號發生了頻譜搬移。

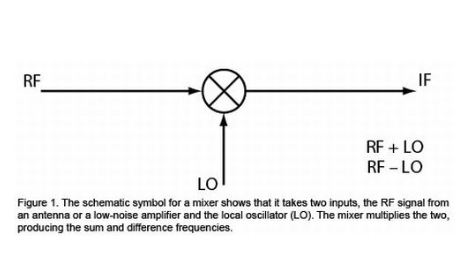

混頻器示意圖
雖然上面是順利獲得實信號進行推導，但是對于復信號也是同樣的道理，這里先不做展開。
回到本文正題，對于頻譜分析儀的混頻功能，就需要兩個關鍵器件來實現，混頻器和本地振蕩器，頻譜分析儀將接受到射頻信號和本地振蕩器生成的本振信號經過混頻器進行混頻產生中頻信號，以便于下一級信號處理。
中頻濾波器（IF Filter）
射頻信號經過混頻之后，生成的中頻信號才是 ■十大网投正规信誉官网■十大网投靠谱平台 想要的信號，混頻前的信號是 ■十大网投正规信誉官网■十大网投靠谱平台 不想看到的，那么是不是加上一個低通濾波器就可以了呢？然而，對于混頻器而言，其內部結構中是由非線性器件組成，因此，射頻信號經過混頻后也有交調和干擾信號的產生。因此，為了準確分辨出中頻信號，通常需要一個帶寬足夠窄的濾波器來分離頻率間隔很近的信號，這就是中頻濾波器，它可以抑制帶寬之外的其他信號。
■十大网投正规信誉官网■十大网投靠谱平台 在使用頻譜分析儀進行測試時，經常會調整一個重要的參數RBW（分辨率帶寬），它實際上就是對應這里的中頻濾波器的帶寬（一般它代表的是中頻濾波器的3dB帶寬）。

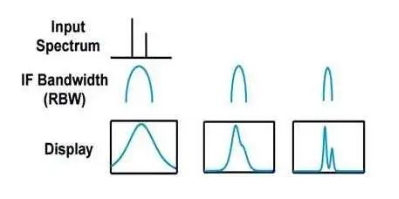

調整RBW的大小往往會對頻譜有一定的影響，RBW的值越小，頻譜圖形越細致，同時低噪也越低。
RBW
RBW
不過，測試時間也會相應變長。一般根據實際情況選擇一個合適值進行設置即可。
掃描器（Sweep Generator）
上面分析了混頻器、本地振蕩器、中頻濾波器， ■十大网投正规信誉官网■十大网投靠谱平台 來思考這樣一個問題。如果 ■十大网投正规信誉官网■十大网投靠谱平台 測量的是帶寬信號，由于中頻濾波器是一個窄帶濾波器，要測量到每個頻率信號， ■十大网投正规信誉官网■十大网投靠谱平台 就需要對每個頻率上都加上這么一個窄帶濾波器。實際上，這種做法是非常不現實的。
如果要對帶寬信號進行測量，為了使設計更加簡單， ■十大网投正规信誉官网■十大网投靠谱平台 可以保持中頻不動，順利獲得改變本振頻率將中頻固定在某個頻率上，這樣中頻信號處理電路就可以完全一樣了。
如何改變本振頻率呢？它就是掃描器，掃描器可以用來控制本地振蕩器輸出的頻率，從而實現將不同頻率的信號轉換成相同頻率的中頻信號。掃描帶寬是可以由 ■十大网投正规信誉官网■十大网投靠谱平台 自己來設置的，它對應的就是頻譜分析儀上的參數Span，也對應著測量的頻率范圍，也就是頻譜分析儀屏幕上對應的頻率帶寬。除了帶寬之外， ■十大网投正规信誉官网■十大网投靠谱平台 還需要明確起始頻率（Start Frequency）或終止頻率（Stop Frequency），這樣才能把測試范圍確定下來。當然，在儀器使用時， ■十大网投正规信誉官网■十大网投靠谱平台 是不需要再根據儀器的中頻去換算本振起始頻率或終止頻率的，為了儀器的使用方便，直接以實際的測試頻譜的起止頻率進行設置，儀器自身自然會做相應的調整生成對應的本振頻率。
一般頻譜分析儀無外乎都有Zero Span、Full Span和自定義Span的這幾種Span形式。Zero Span對應的是信號的時域情況，因為這個時候的掃頻帶寬是0，測量結果顯示的是對應中心頻點的時域結果，也就是類似示波器的功能。Full Span也很好理解，它對應的是測量的滿帶寬測量范圍，當然，由于硬件的限制這個滿帶寬不是無限的，不同的儀器有不同的范圍，大家在使用不同型號的頻譜分析儀可以關注一下。自定義Span是 ■十大网投正规信誉官网■十大网投靠谱平台 常用的一種測試形式，為了更好的測試和觀察被測信號， ■十大网投正规信誉官网■十大网投靠谱平台 通常需要根據測試信號和測試需求來確定測試的頻率范圍，這時 ■十大网投正规信誉官网■十大网投靠谱平台 就可以順利獲得自定義的種方式進行設置，一般的 ■十大网投正规信誉官网■十大网投靠谱平台 設置好了中心頻點之后，再設置一個Span帶寬即可，頻率分析儀會自動調整起止頻率。當然， ■十大网投正规信誉官网■十大网投靠谱平台 也可以自己手動調整起止頻率。
檢波器
在現代的頻譜分析儀屏幕一般采用的數字液晶屏，數據的顯示只能順利獲得離散的像素點來描述。相比高頻信號這些離散的像素點也顯得十分有限而不能完全描述一個信號。因此，這里還需要對原始信號順利獲得算法進行抽點，所謂抽點就是將實際信號劃分成多個片段，在將這些片段順利獲得某種算法得出一個點來表示這個像素點對應的值，最后將這些像素值顯示到屏幕上，它們代表了信號的最終測試結果，這個過程 ■十大网投正规信誉官网■十大网投靠谱平台 稱做檢波，經過檢波之后的信號 ■十大网投正规信誉官网■十大网投靠谱平台 稱作檢波包絡信號。
一般頻譜分析儀都有下面這幾種檢波的方式，檢波方式差別主要體現算法上的不同。
■最大峰值檢波：選取對應片段里的最大值。
■最小峰值檢波：選取其中的最小值。
■自動峰值檢波：同時選取最大值和最小值。
■取樣檢波：選取特定位置的值。
■均方根檢波：將對應片段中的點，取其均方根（RMS）運算后的值。
■平均值檢波器：將對應片段中點，取其平均值。
對于最大峰值檢波、最小值峰值檢波、自動峰值檢波，這些選取峰值的檢波方式，由于選取的是最大值或最小值，忽略了噪聲隨機性，它們就不能很好的反映實際的噪聲情況。而取樣檢波則可以很好的反映噪聲隨機性，但是其弊端是對于信號的峰值卻不能很好的反映。而平均值檢波和均方根檢波是選取片段中所有的點做運算而取出一個點，所以，相對來說它們更能很好代表這個片段中所有點的特性。
在平時測試測量中， ■十大网投正规信誉官网■十大网投靠谱平台 根據測試的實際情況選擇相應的檢波方式即可。
視頻濾波器（Video Filter）

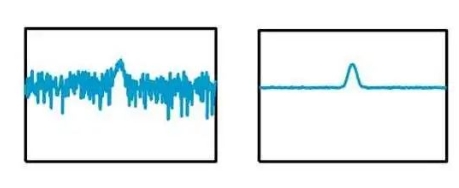

經過檢波之后，檢波包絡信號將進入視頻濾波器（Video Fileter），視頻濾波器是一個低通濾波器，其作用主要是用來平滑噪聲顯示的。在頻譜分析儀中，有個視頻帶寬(Vedio bandwidth)的設置， ■十大网投正规信誉官网■十大网投靠谱平台 可以順利獲得減小視頻帶寬（VBW）對頻譜顯示的噪聲進行平滑處理，這對小信號的顯示非常有幫助。
VBW
然而，VBW的設置也不是隨便設置的，它跟RBW的設置有關，否則，將會影響信號測試的準確性。一般情況下，當 ■十大网投正规信誉官网■十大网投靠谱平台 改變RBW時，VBW的默認缺省值等于RBW。
通常，VBW和RBW的大小關系，跟下面幾種信號類型有所不同。
●正弦信號
●脈沖信號
●隨機信號
對于正弦信號，一般VBW使用默認缺省值即可，即VBW等于RBW，如果測量的信號過小，可以適當減小VBW平滑噪聲，這時VBW是小于RBW。如果是脈沖信號有些不同，為了過得更精確的測試值，往往需要設置較大的VBW，這時VBW是大于RBW的。
還有一些隨機信號，因為隨機信號具有隨機變化性，頻譜每次掃描時的信號也都是隨機的，所以，為了顯示更加平滑， ■十大网投正规信誉官网■十大网投靠谱平台 需要設置一個較窄的VBW值，也就是這時VBW的是小于RBW的。比如，VBW和RBW的比值是1：100甚至1：1000。
模數轉換器（ADC）
上面 ■十大网投正规信誉官网■十大网投靠谱平台 說過現在大多數的頻譜分析儀也有一些數字化能力，在視頻濾波器之后加了ADC數模轉換器，并將轉換后的數字信號進行數字信號處理的功能，可以提高儀器的測試能力，順利獲得算法處理可以用來測試各種復雜制式的信號，測試速度和測試動態范圍也大大提高。
相信大家平時使用儀器的時候經常會遇到IF Overload的報錯，它是由于待測信號高于參考電平（Reference Level）導致，這里的參考電平實際上就是ADC的最大電壓值。因此，當參考電平設置的不準確的時候，測量值也會不太準確。不過，為了便于理解， ■十大网投正规信誉官网■十大网投靠谱平台 也可以將參考電平當作屏幕上能顯示的最大值。一般的 ■十大网投正规信誉官网■十大网投靠谱平台 可以將Reference Level的設置值比實際信號大10dB左右。
結尾
無論什么型號的頻譜分析儀，其原理大都如此。在分析了頻譜分析儀的工作原理之后，相信大家會更加熟悉各種型號的頻譜分析的使用，以及在測試各種環境下的信號時，只有理解了原理才能更加準確合理的設置各項參數，便于測出 ■十大网投正规信誉官网■十大网投靠谱平台 想要測試的信號。以上就是本課堂所有內容，感謝您的拜訪。
