射頻電路設計中電阻的小用心

今天 ■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂和大家分享一下電路設計中的小細節

相信大家在很多設計中看到過一些很“奇怪”的設計

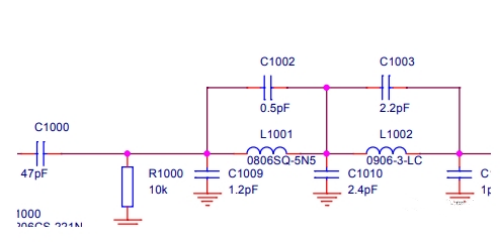

比如說這樣在濾波器前面加電阻到地

比如說在開關切換另一個端口加電阻。

這些設計是為了什么？有什么作用？為什么要加這些呢？設計是不是冗余了呢？

在射頻電路的設計中，沒有一個器件是多余的，如果很奇怪，一定是有著非凡的作用。

在濾波器加電阻到地，是為了對濾波器快速放電，濾波器的設計是容抗型，阻抗小，放電需要的時間較長，當方案對波形速度與切換速度有高速要求時，充放電的時間會顯得比較重要，當接電阻到地，可以實現電路的快速穩定，實現波形的快速穩定，防止丟包。

再說在開關的另一個端口接50歐電阻。

以上文設計為例，上文的設計是在一個高速跳頻電路的頻率源中加開關。 ■十大网投正规信誉官网■十大网投靠谱平台 知道頻率源的負載對頻率源有pull效應，會導致頻率源的拖尾現象出現。

如果一個頻率源從一個開環切換到50歐負載，由于負載的變化會導致頻率源鎖定時間變長。

當頻率源從50歐切換到50歐時，由于負載保持穩定，頻率源鎖定較快。

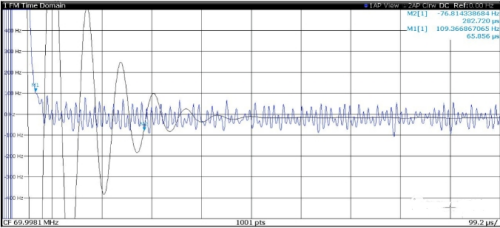

上圖是對頻率源的負載變化的測試結果，M1是從50歐切換到50歐的鎖定時間，可以看到鎖定時間約為66us，M2是從開環切換到50歐，鎖定時間約為280us。

這個例子也正是反射式開關與吸收式開關的區別。

上述例子說明了在射頻電路的設計中電阻的作用，看似不起眼，但是在一起指標設計的細節中可以起到明顯的優勢。

小小的電阻就可以實現一個指標質的飛越。

好了今天分享結束。
