時分復用射頻前端高功率微波波形響應分析研究
時分復用射頻前端高功率微波波形響應分析研究
為研究系統級射頻設備高功率微波前門效應，采用注入法對某 4G 基站的濾波器、環形器、低噪放及功放構成的射頻前端進行實驗研究。結果表明，高功率微波脈沖上升沿和下降沿被射頻前端濾波器強烈反射，脈沖平頂段反射很小。反射波形在上升沿及下降沿呈尖峰、在脈沖中部呈平底，顯示高功率微波陡峭的上升沿和下降沿包含的豐富的濾波器帶外頻率成分被反射，導致順利獲得濾波器的脈沖頭尾被削弱。經濾波器后，高功率微波脈沖可由環行器進入上行通道低噪放，進而被反射，環行進入下行通道功率放大器，被再次反射，再環行從注入口輸出。實驗中監測到了經兩次反射環行的高功率微波脈沖。說明在高功率脈沖條件下，原本由環形器隔離的下行通道功率放大器同樣會承受上行通道進入的高功率微波脈沖損傷的風險。
高功率微波對電子設備的毀傷效應分為前門效應和后門效應，后門效應耦合通道與效應物屏蔽特性、孔縫特性等有關，而前門效應耦合通道與設備射頻通道的射頻特性基本一致。因此，在前門效應中，毀傷效果除了與效應物敏感元器件損傷閾值有關外，還與射頻通道相關。在高功率微波效應研究中，對純接收設備如全球定位系統（GPS）接收天線或收發設備中的接收鏈路效應研究較多，且一般順利獲得隔離出射頻前端低噪聲放大器進行分立器件的效應閾值和規律的研究，而射頻通道對高功率微波效應的影響僅作為衰減項考慮。但在時分復用射頻前端中，為了保證工作頻率不被其他頻率干擾，常采用濾波器進行帶寬限制，在射頻通道上采用環行器、電子開關等雙工器件進行上下行隔離并實現天線收發共用。這些射頻前端器件在高功率微波脈沖作用下是否會呈現出與常規微波作用下不同的特性，這些射頻前端器件對高功率微波脈沖是否有除衰減以外的效果，前人研究較少?；诖?，本文召開了一射頻通信基站的時分復用射頻前端高功率微波脈沖波形響應研究，證實了濾波器和環形器除對高功率微波脈沖有衰減作用外，還會對其波形有特別的影響，揭示出在召開射頻前端高功率微波效應研究時，不僅要關注低噪聲放大器、功率放大器的高功率微波效應，還應充分考慮射頻前端無源器件對高功率微波脈沖的影響。
1. 環行器型時分復用射頻前端結構

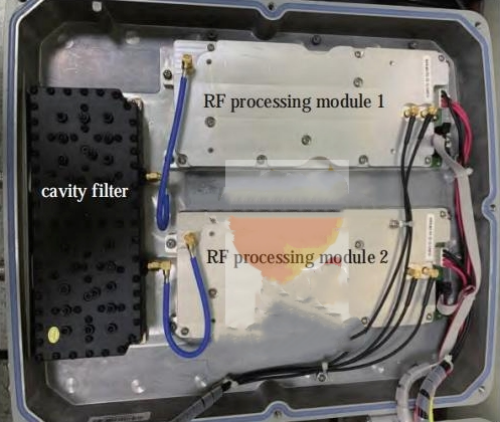

時分復用是指設備上下行載波頻率一致，順利獲得時間上交替完成基站和用戶之間的通信。時分復用可節省頻帶資源、簡化濾波器及天線設計，在第四代（4G）移動通信中得到了廣泛應用。按照隔離度要求的不同，常用的時分雙工有環行器、微波開關等。本文對采用環行器、共用天線和濾波器的時分復用長期演進體制（TD-LTE）基站射頻前端召開高功率微波脈沖響應特性研究。圖 1 為該基站射頻前端內部模塊的照片。可以看出，該前端由一個腔體濾波器（黑色）和兩個射頻處理模塊（銀色）組成。濾波器在射頻前端內、外側各有兩個端口。外側兩個為天線空口，分別接±45°極化的天線，保證基站覆蓋范圍內任何極化方向用戶信號都能被接收；內側兩個端口順利獲得兩根藍色半鋼同軸電纜連接至兩個射頻信號處理模塊。每個射頻信號處理模塊順利獲得兩根黑色同軸電纜與基站基帶處理單元（BBU）相連。
圖1 時分復用射頻前端模塊照片
下行鏈路由 BBU 開始，攜帶信息的射頻信號由黑色電纜發送端口（TX）進入射頻模塊進行功率放大，經藍色半鋼電纜、濾波器、天線，向基站周圍空間輻射。上行鏈路由用戶終端（UE）產生的信號開始，經天線、濾波器、藍色半鋼電纜進入射頻模塊，由模塊中低噪聲放大器放大，經接收端口（RX）、黑色同軸電纜輸出至 BBU。上下行鏈路信號頻帶相同，時間上交替進行，從而實現基站與用戶終端（UE）之間的通信。

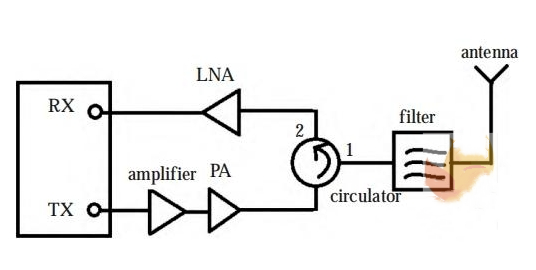

圖 2 給出了與上下行信號有關的射頻模塊主要射頻元器件組成示意圖，可以看出該前端共用天線和濾波器。在環行器處，上行信號由環行器 1 端口進入，順利獲得端口2 進入低噪放（LNA） ；下行信號由環行器 3 端口進入，經1 端口輸出至濾波器，進而由天線輻射出去。
圖2 射頻前端模塊元器件組成示意圖
2. 環行器型時分復用前端高功率微波脈沖響應

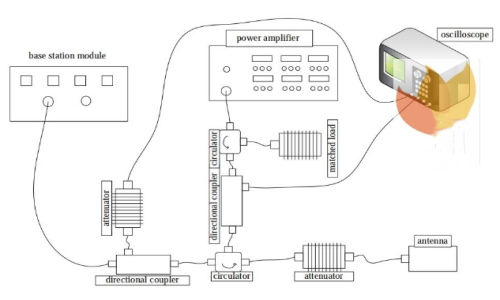

環行器型時分復用前端高功率微波脈沖響應采用注入實驗方法研究。實驗系統如圖 3 所示。其中，大功率功放輸出微波脈沖經環行器 1、定耦 1、環行器 2、定耦 2 進入基站射頻前端其中一個天線端口?；镜妮敵鲰樌@得定耦 2、環行器 2、衰減器、天線輻射到外部空間。順利獲得定耦 1 前向耦合支路監測大功率發射源的發射波形，順利獲得定耦2 反向耦合支路監測基站輸出波形以及可能的注入脈沖反射波形。
圖3 基站射頻前端注入實驗示意圖
2.1 射頻前端下行波形及頻帶

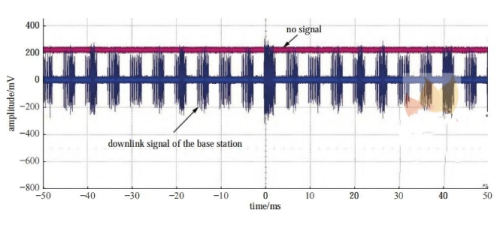

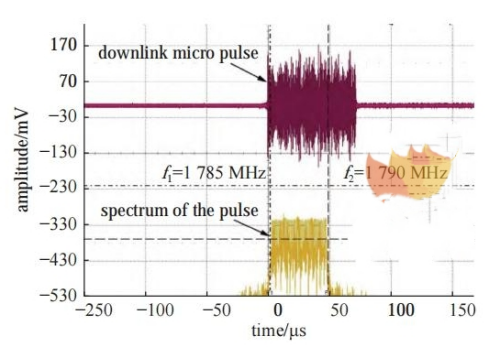

第一時間測試基站射頻前端下行波形?；绢A(yù)熱開機，用示波器監測其下行信號波形，如圖 4 所示。從中可以看出，基站下行宏脈沖周期約 5 ms，宏脈沖串寬度約 2.5 ms。在宏脈沖串內有微脈沖，微脈沖的周期信息不明顯。捕捉其中一個微脈沖的波形及其頻譜如圖 5 所示，可見該微脈沖脈寬約 70 μs，頻帶寬度為 1.785～1.790 GHz。
圖4 基站下行信號波形
圖5 基站下行信號波形及其頻譜
監測了不同時刻基站下行信號波形和頻譜，在不同時間及不同情況下，頻帶在一定范圍內變化，由設備說明書可知，其完整工作頻帶為 1785～1805 MHz。選擇該基站工作帶寬內頻點 1800 MHz，依圖 3 所示實驗系統召開注入實驗。注入脈沖脈寬 50 ns，單脈沖方式，注入功率最高為 200 W。
2.2 高功率微波脈沖帶內注入脈沖響應波形

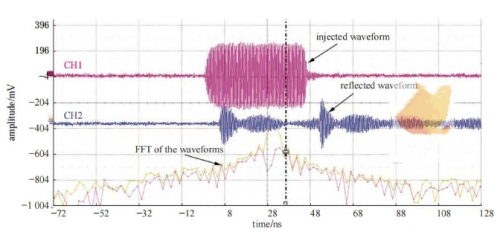

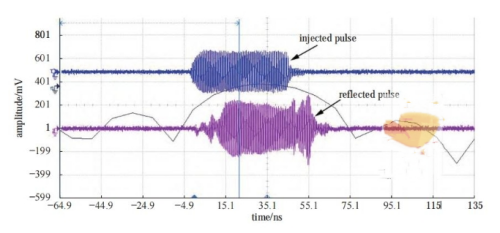

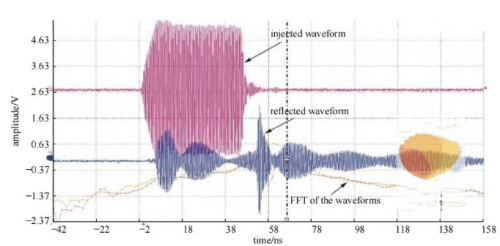

注入功率從 10 mW 開始，按照 3 dB 遞增，采用示波器檢測注入和反射波形。在實驗中 ■十大网投正规信誉官网■十大网投靠谱平台 發現無論功率水平如何，反射波形形狀總是與注入波形明顯不同。以注入功率200 mW 的波形為例，如圖 6 所示，入射波為方波脈沖，反射波呈現出脈沖前后沿尖峰、脈沖中部幅值低的情形，且有振蕩波從脈沖前沿開始不斷持續一段時間后才消失。隨著注入功率不斷增大，波形細節有所不同，但總體特征基本不變，注入功率 20 W 時的波形如圖 7 所示。其中 CH1 是定耦 1 上耦合出的注入脈沖波形，CH2 有兩個尖峰的脈沖為定耦 2 上監測到的反射波形。從圖 7 中可看到，幅度調制型振蕩波的幅值也隨注入功率增加而增大。從圖 6 和圖 7 中可以看出，該基站射頻前端的注入反射波形特點比較明顯，即脈沖上升和下降時反射波呈尖峰狀，反射較大；在脈沖中部，呈平底狀，反射較小；存在一個振蕩波。
圖 6 注入脈沖功率 200 mW 時注入與反射脈沖波形
圖 7 注入脈沖功率 20 W 時注入波形與反射波形

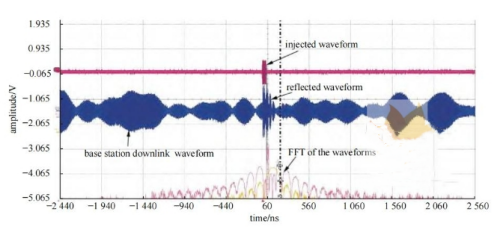

為了確認圖 6、圖 7 中反射波形確實為注入脈沖的反射波而不是基站的下行信號波形，采用重頻脈沖注入，且調節重復頻率使某個注入脈沖正處于基站射頻前端下行信號某個微脈沖內。順利獲得這種方法捕捉到反射脈沖位于基站下行微脈沖內的情形，如圖 8 所示。從圖中可見，在注入脈沖存在時段及之后，基站下行脈沖內可見一個具有 4 個峰的脈沖（后兩個峰為前述振蕩波振幅），疊加在基站正常下行輸出脈沖上。該圖可證明前述波形確實為注入脈沖經射頻前端反射后的反射波形。
圖8 位于下行微脈沖內的反射脈沖波形
3. 反射波形成因分析
如圖6和圖7中所示，反射波形與低噪聲放大器注入效應研究中出現的反射波形明顯不同，為定位前述波形產生的器件位置及形成原因，分別召開了該射頻前端濾波器帶外和帶內注入實驗、濾波器單獨注入實驗以及射頻收發模塊的注入實驗。研究分析認為，射頻前端濾波器是反射波形形狀的成因，而環行器的存在及其連接的低噪放、功放對注入脈沖的反射是從下行端口能夠監測到發射波形的原因。
3.1 射頻前端濾波器是反射波形狀的成因

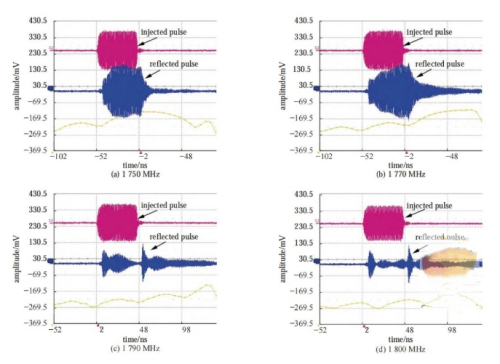

召開了帶內和帶外注入實驗研究，研究表明，帶外注入時反射波形與注入波形基本一致，而帶內注入時反射波形與注入波形明顯不同。濾波器帶寬為基站的工作頻帶，為 1 785～1 805 MHz。圖 9 給出了在不同注入頻率（1 750 MHz、1770 MHz、1 790 MHz、1800 MHz）、相同注入功率下的反射波形對比。從圖 9 中、（b）可以看出，注入脈沖頻率離濾波器工作帶寬邊緣越遠，反射越大，波形也越接近于入射脈沖的方波波形。結合濾波器帶外特性，這種反射可以確定是由濾波器帶外反射造成。這種情況下注入脈沖并未進入到基站射頻模塊內。當注入脈沖頻率逐漸接近濾波器帶寬邊緣甚至進入濾波器工作帶寬內后，其反射波形逐漸過渡到與前述帶內反射波形類似，如圖 9 中、（d）所示。
圖9 同等注入功率不同頻率下的反射波形

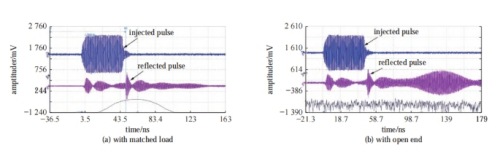

將濾波器從基站上拆下，單獨對濾波器進行帶內注入實驗研究。濾波器后端口分別接匹配負載和保持開路時的注入、反射波形如圖 10 所示?？梢钥闯?，出現了與前述波形基本一致的前后沿尖峰狀的反射脈沖以及振蕩波，因此可推知前述波形的形成是濾波器造成的。
圖10 單獨濾波器對注入脈沖的反射波
濾波器是線性時不變（LTI）系統，對 LTI 系統，其時域波形的變化均來自于不同頻率成分經過 LTI 系統后產生的變化疊加。當一個 LTI 系統輸入一個正弦信號時，輸出信號頻率不會發生不變，改變的只是幅值和相位。因此，若是帶內陸續在波順利獲得濾波器，其波形順利獲得濾波器后不會發生變化。但是本文中脈沖雖然載頻是特定單頻，但脈沖寬度僅為 50 ns，其上升和下降沿部分的頻率成分非常豐富，超過濾波器帶寬的頻率成分占比大，因此在上升和下降沿部分被濾波器反射得更強烈，故反射脈沖在上升和下降沿部分可見明顯尖峰。在脈沖平頂段，載頻成分占比較大，因此被濾波器反射較小，故反射波形在平頂段幅值較低。
關于持續時間更長的振蕩波，文獻對比研究了射頻濾波器對超寬帶脈沖和低功率陸續在波時域響應波形的異同，認為濾波器的高 Q 值和儲能特性會使超寬帶脈沖的時域響應波形出現脈沖振蕩特征，造成響應波形脈沖遠比原脈沖波形持續時間長的現象。本文中出現的注入脈沖反射波中的振蕩波，其時域特征上也是比注入脈沖長且呈振蕩特性，因此可以認為是濾波器的高 Q 值和儲能特性造成了注入短脈沖的展寬。
3.2 射頻前端環行器是反射波形能夠被監測的原因
將濾波器去掉，單獨對射頻模塊進行注入，波形如圖 11 所示。從圖中可以看出，不經濾波器的注入脈沖被射頻模塊反射，波形前后沿略有畸變，但并未出現上升沿和下降沿尖峰而脈沖中部平底的現象。但該實驗證實從共用端口注入脈沖后，可以從該口測到反射波。說明在此射頻前端中，注入脈沖被環行器聯系的低噪放、功放依次反射，最后由注入口反射輸出。
圖11 無濾波器的射頻前端注入反射波形
順利獲得對無濾波器的射頻前端模塊注入實驗，結合圖 2 可以看出，注入脈沖可由環行器 1 口經 2 口進入低噪放，被低噪放反射，經環行器 2 口到達 3 口功放輸出端并被再次反射，再由環行器 3 口到 1 口，從最初注入口輸出。這個現象展示了超過基站射頻前端上行通道正常功率水平的注入脈沖會因環行器的環向傳輸特性將低噪放和功放聯系起來，且低噪放和功放均對注入脈沖產生了反射。通信基站低噪放允許的陸續在波輸入功率一般在 10 dBm 以下，而高功率微波順利獲得前門耦合進入射頻前端的功率往往可達 30～50 dBm，甚至更高。在這樣的功率水平下，低噪放無法吸收全部來波，故將大部分來波反射。在功放的輸出端，從實驗中可以看到從低噪放反射過來的波被再次反射，但其導致反射的機理尚待進一步研究。
3.3 結果討論
根據上述分析可知，高功率微波脈寬短，上升下降快，上升沿和下降沿部分豐富的帶外頻率成分會被濾波器反射，從而形成脈沖上升沿和下降沿尖峰、脈沖中部平底的反射波形。這個現象也說明實際進入基站上行通道的高功率微波脈沖上升和下降沿部分會被濾波器削弱。實驗也發現，不經濾波器進入射頻模塊的脈沖，會因低噪放和功放的接續反射以及環行器的單向傳輸特性，從注入口再次輸出，從而為共用天線端口、環行器型射頻前端的高功率微波前門效應研究給予了監測基礎。同時，環形器的存在以及低噪放對超過正常功率水平脈沖的反射，使下行通道的功放也面臨被注入脈沖損傷的風險。
4. 結 論
順利獲得對采用環行器的時分復用基站召開整體注入實驗、濾波器單獨注入實驗以及不帶濾波器的射頻模塊注入實驗，本文得到了時分復用射頻前端高功率微波脈沖波形響應的結論：
（1）即使濾波器帶內高功率微波脈沖注入射頻前端，其脈沖上升沿和下降沿也會被濾波器強烈反射，出現首尾尖峰、中部平底的反射脈沖形式，造成高功率微波脈沖上升下降沿波形的劇變部分被削弱、進入前端敏感器件脈沖能量減少的現象；
（2）經濾波器后，注入脈沖可由環行器進入上行鏈路低噪放，在低噪放、功放的反射及環行器共同作用下，反射波形可在下行鏈路注入口被監測到。這種現象一方面使環行器型時分復用射頻前端高功率微波效應研究復雜性增加、下行通道功放面臨被注入脈沖損傷的風險，另一方面也揭示了高功率微波脈沖進入射頻前端的表現與正常信號進入射頻前端的表現不同，豐富了高功率微波效應研究內容。盡管如此，限于知識和能力水平，本文對濾波器反射波形的解釋還比較定性，缺乏量化分析或仿真呈現；對環行器下行通道的功放在何種情況會出現損傷，現在尚未召開研究。今后將對上述兩方面問題繼續召開研究。
