[行業動態]首顆SSD主控鎮岳510，構建數據中心巔峰存力！
日前，在2023年云棲大會上，平頭哥半導體發布首顆SSD主控芯片鎮岳510。自布局倚天710 CPU、羽陣RFID射頻標簽等芯片之后，平頭哥這次將產品線拓展到存儲領域。

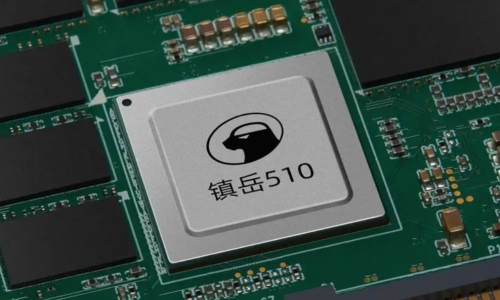

鎮岳510 SSD主控芯片支持先進的PCIe 5.0接口，支持DDR5.0技術，內置玄鐵910 RISC-V多核CPU，采用平頭哥自研芯片架構，同時針對云計算場景專門優化存儲設備，能夠發揮更佳的性能。
為什么平頭哥會選在這個時間點發布企業級SSD主控芯片？平頭哥產品總監周冠鋒表示，SSD每隔三四年會進行一次產品迭代。2023年是SSD從PCle4.0到PCle5.0的重點演進節點。因此平頭哥提前規劃這顆PCle5.0接口協議的芯片來順應市場趨勢，同時滿足平頭哥在數據中心的業務開展需求。
至此，面向數據中心、云計算領域，平頭哥實現了存力這一不可或缺環節的高階部署。
軟硬件協同創新，核心指標業界領先
■十大网投正规信誉官网■十大网投靠谱平台 知道數據中心的存力就是存儲設備的能力，一般來說包括性能、能效、可靠性、時延等主要指標。以SSD來看，主要體現在，給予的讀寫帶寬和IOPS（每秒的讀寫次數），SSD每消耗一瓦功耗可以給予的性能，SSD糾錯的能力強度也就是UBER（即每讀取多少筆數據會有一筆數據可能糾錯失?。?，以及SSD從收到命令到返回響應的時延。從這幾個維度來看，平頭哥鎮岳510已達到業界領先水平。
從性能上來說，平頭哥鎮岳510 SSD主控芯片可以支持3400K IOPS的能力，在業界屬于第一梯隊。一枚鎮岳510的性能相當于1萬塊高性能HDD的性能總和。在能效比方面，鎮岳510 每瓦功耗可給予420K IOPS，也是業界領先水平。以一個部署10萬塊SSD的數據中心為例，相比現在主流的PCIe 4.0 SSD，鎮岳510在相同的性能下僅主控芯片即每年節省260萬度電，按照一度電排放0.785千克二氧化碳計算，每年可減少二氧化碳排放2千噸。
同時，鎮岳510內置創新的IO自動化處理機制，前端IO解析與處理，由專用硬件模塊自動完成，實現了業界領先的超低的時延（4μs），可以帶給應用極佳的體驗，比業界SSD降低30%以上。不僅如此，鎮岳510芯片內實現了IO/SYS/GC的全鏈路隔離，極大的降低這些任務之間的相互干擾，給予了既低又穩定的時延表現。
可靠性方面，鎮岳510內置了平頭哥自研的高性能LDPC糾錯算法，編碼效率逼近香農極限，同時ErrorFlow相比業內SSD更優一個數量級；同時借助平頭哥自研閃存電壓預測算法，可以在各種閃存的不同工況、壽命、溫度等條件下，準確預測閃存電壓漂移，進一步降低LDPC解碼器的輸入誤碼率。其實現了低至10^-18的UBER，相當于每讀取百億億筆數據，才可能有一筆數據糾錯失敗。這樣的指標同樣處于業界領先水平。
自研SSD設計架構
現在在業界SSD主控芯片的架構設計主要有兩種方案，一種類似于純SoC，由軟件主打。也就是從主機的命令接收到解析到拆分，到各種表象的管理，再到芯片后端應用的組裝和下發等等都是由CPU來完成。
另一種方案是軟硬件結合，可以大幅卸載硬件負載。平頭哥SSD團隊經過長時間的驗證，結合計算性能以及能耗的權衡，最終選定了軟硬件結合的方案。
周冠鋒分析，在這顆SSD主控芯片里使用了比較獨特的硬件加速模塊，進行了卸載加速，實現較好的性能和低功耗。同時還采用了自研的數據糾錯算法，可以把數據恢復的可靠性再優化一個數量級。此外， ■十大网投正规信誉官网■十大网投靠谱平台 還跟阿里云聯合定制一些特性，使得這顆芯片在云上應用時整個存儲系統的性能、能效和服務質量更好。
區別于消費級芯片，企業級SSD主控芯片要求陸續在數年工作，7*24小時全天在線，企業級SSD的工作環境并不需要承擔大量的應用訪問，但對性能帶寬IOPS有著更高要求。除了讀寫速度外，企業級SSD主控還要支持端到端的數據保護，支持虛擬化以及一些新的協議比如ZNS。現在平頭哥已經掌握了SSD主控芯片設計的全部技術。
與數據中心、云計算業務高度耦合
為了滿足云上業務的迅猛開展，以CPU為代表的通用算力，以GPU、NPU為代表的的AI算力，呈指數級增加；網絡也從25GE、100GE、200GE快速演進，并進入400GE、800GE時代。而以SSD為代表的存力，需與算力、網力相匹配開展。但數據中心SSD存儲在高讀寫吞吐速率、復雜負載下的穩定時延、更優的TCO、更高的存儲密度等方面都存在著挑戰。例如，云上為了提高并發能力，業務請求通常會被拆分為多筆子請求分散到眾多SSD并發執行。任何一塊SSD的時延發生抖動，都會造成整個業務請求的延遲。
平頭哥對阿里云業務有著更深刻的理解，SSD主控芯片的設計與云應用場景高度耦合，從而給予更好的性能體驗。對于此，周冠鋒表示鎮岳510主要做了幾方面的適配優化。
第一時間是消除SSD接口稅。在傳統的系統方案中，SSD與存儲系統分離設計，也就是存儲語議、閃存數據排布和啟停SSD后臺任務等動作相對割裂，給整個存儲系統的性能與壽命帶來了額外消耗。
為了消減“SSD接口稅”，2021年5月，ZNS協議被收入NVMe規范2.0版本中，并得到了SPDK、Linux以及各設備商的支持。ZNS協議是順利獲得將盤內FTL層（即閃存轉換層）上移至存儲系統，達到了存儲系統與閃存特性的匹配。
鎮岳510完美實現了ZNS協議，順利獲得靈活的硬件表項加速保持了高IO性能，Zone分區狀態交由玄鐵910維護，保留了對新協議的靈活性。同時，鎮岳510定制了Last Sector（最后一個扇區） 隨機寫功能，實現了小報文的多次反復下盤，簡化了ZNS的應用難度。
總之，鎮岳510順利獲得存儲軟件與NAND特性完美契合，達到數據排布的最優化，后臺操作的最小化，從而消除SSD接口稅。
其次是全鏈路QoS優化（QoS即服務質量，代表SSD性能穩定性的指標)。NVMe規范中制定了以隊列為粒度的標準SQ（即用戶隊列）調度機制，但其靈活性較差，對于業務種類復雜、追求靈活可配的云存儲系統來說，它并不是最佳選擇。
鎮岳510在支持NVMe標準的SQ調度機制的同時，額外定制了基于IO粒度的優先級調度機制，允許系統按IO打標，優先級種類多達8級，結合云存儲系統，能夠更好的保障延遲敏感型業務的服務質量。
再者是智能卸載。鎮岳510以IO為粒度，遵循上層存儲語義進行校驗，補齊了整個存儲系統的數據鏈路校驗的最后一環。不僅如此，鎮岳510還支持以存儲語義對內部數據進行后臺巡檢，而無需再讀出至服務器，節省了寶貴的PCIe帶寬、服務器內存帶寬與CPU算力。
為AI計算、數據爆炸時代而生
平頭哥鎮岳510 作為一款高端企業級SSD主控芯片主要應用于比如AI計算、大數據分析、在線交易以及高性能數據庫等場景。據悉，這顆芯片很快將進入量產階段，并第一時間在阿里云上線使用。同時，它不僅適用于阿里云，也同樣適用于外部的不同云環境。
今年以ChatGPT為代表的AI大模型對數據量、對SSD設備的讀取帶寬等提出更高要求，也帶來更多存儲機遇。周冠鋒提到，存儲方案設計需考慮數據源和數據落地情況，例如AI推理注重存儲的帶寬、時延。AI訓練注重IOPS。總之底層的SSD主控芯片在設計時要充分考慮上層應用的IO模型。
每一年全球數據量呈指數級增長，數據爆炸的趨勢下存儲設備擔負更多數據存儲和實時分析的功能，這也為數據中心存儲帶來巨大的開展?jié)摿Α?/p>
小結
從PCle3.0開始，幾乎每演進一代都大約花費四年的時間，如今數據中心來到PCle5.0時代，平頭哥與時俱進推出PCle5.0 SSD主控芯片，提前卡位下一個黃金開展期。周冠鋒預計PCle5.0會是一個長周期的協議。而平頭哥的SSD主控芯片產品線將延續高性能企業級路線，不斷滿足數據中心、云計算的需求。
