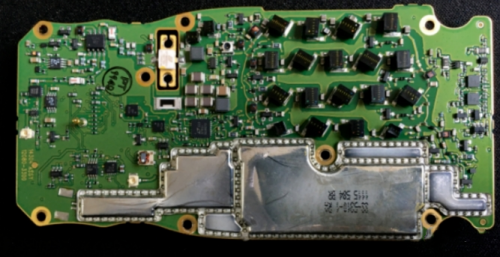

射頻實戰分享-發射機的設計（基于Harris152的改造）

需求整理

頻率：30-512MHz

輸出功率：37dBm

諧波抑制：50dBc

輸入信號幅度：-10dBm

供電電壓：14V

需求分析

●頻率跨多倍頻，諧波要求50dBC，所以濾波器要分段設計，根據分段濾波器的設計原則，分三段。

●輸出功率37dBm，輸入-10dBm，根據計算需要三級放大可實現。

●輸出功率37dBm，跨多倍頻，根據發射方案簡單設計原則，末級選擇GAN來實現。

方案框圖....

方案實現

1.開關較多，采用PIN管實現。

2.濾波器采用分段設計，按照1.3倍方案。

3.頻段寬，跨倍頻程，為了功放的體積和可實現難度，采用GAN，國產有很多能實現。

4.驅動級采用GaAs，內匹配，降低實現難度。

注意事項

PIN管有結電容，注意多級PIN管對電路匹配的影響。

下圖為濾波器的實際測量值。插損和諧波抑制符合預期。

152是個手持電臺，效率為優先考慮項，注意功放效率的設計。

說到功放的效率要重點提一下

很多工程師都注重功放自身的效率匹配，等到級聯的時候發現效率并沒有預想的那么高。不管怎么去優化功放或者濾波器都找不到損耗的地方。

第一時間 ■十大网投正规信誉官网■十大网投靠谱平台 要明白功放的最佳效率匹配是共軛匹配，濾波器的設計也是最佳插損和最佳帶外抑制匹配，兩種器件都不是50歐匹配。

所以在級聯的時候兩者之間并不匹配，這就是為什么效率在單獨看功放最優，看整體卻不是最優的原因。

所以一般都是將濾波器和功放放在一起設計，順利獲得調整濾波器將電路的效率匹配到最優。

最后

整個電路做起來并不難，但是要注意一下GAN的上電時序問題，先負壓后正壓。
