短波為什么要用那么多種天線

短波通信的工作頻率是3~30 MHz，主要是以天波方式傳播，即順利獲得電離層對短波的反射和散射機制，完成短波信號的發送和接收。短波通信的優點是機動靈活、設備簡單、成本低廉、易于重建、受地形影響小和具有較強的抗毀性。因此，短波通信一度成為承擔國際通信業務的主要技術手段，多年來被廣泛應用于政府、外交、氣象、商業等部門，用于傳送語音、文字、圖像、數據等信息。

常用的短波天線主要分三類：鞭狀天線，半環天線，三線天線。

在分析天線對通信的傳輸影響時，先來分析一下短波的傳輸。

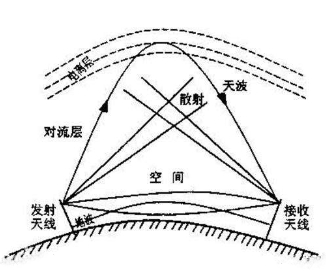

短波的傳輸主要分為兩種方式：天波和地波。

天波是短波的主要通信方式，短波信號發射后，經過電離層反射回地面，不受障礙物的影響。

地波就是沿地面?zhèn)鞑?。天波衰減小，但不穩定，地波傳播穩定，但衰減很快。

內陸地區地面電導率低，對電波吸收很強，所以在我國北方，地波傳播不到20公里就衰耗殆盡了。而天波傳播，因為天線有輻射角，因此經電離層反射回到地面時必然拉開一段距離。對于車載鞭天線和多數其他車載天線，從發射點到天波落地點的近距離約為80~120公里。在20~120公里這個區間內，地波和天波都覆蓋不到，就形成了盲區。

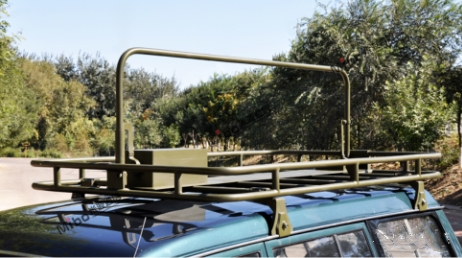

天線，半環天線

半環天線是為分析決短波的通信盲區，依靠半環結構和調諧，可以產生高仰角輻射，這種天線的特殊結構使其形成“噴泉狀”對天輻射，輻射區集中在90°～40°高仰角至中仰角方向，因此經電離層反射回到地面后完全覆蓋了半徑500公里之內的區域，盲區當然就不存在了。

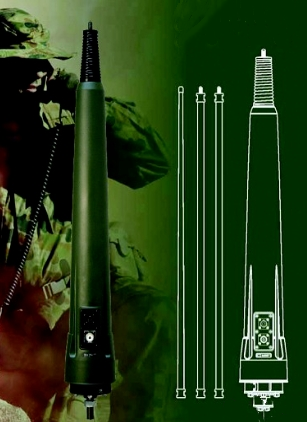

鞭狀天線，也稱垂直天線。

主要用來地波傳輸，一般 ■十大网投正规信誉官网■十大网投靠谱平台 所說的天調在在鞭狀天線和半環天線。

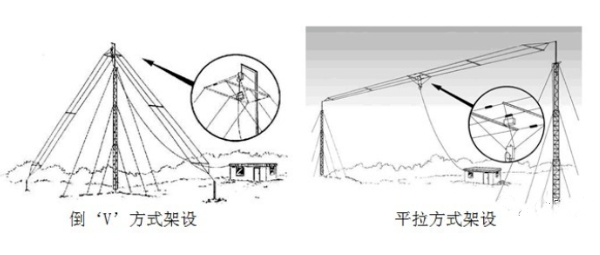

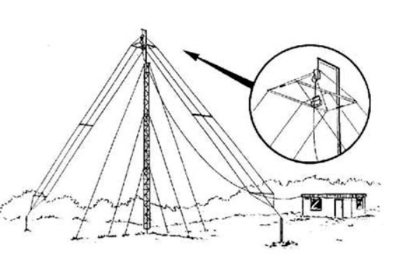

三線天線

三線天線采用組抗非整比變換和振子線末端加載家屬，使天線頻段擴寬，根據架設方式可以全向通信，免調諧，效率高等特點。主要用來傳輸天波。
