■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂_毫米波雷達分類及基礎知識
1、按探測距離來劃分，毫米波雷達主要分為四類：主要是 SRR/MRR/LRR 三種，USRR應用不多。超短程毫米波雷達(USRR)、短程雷達( SRR )、中程雷達( MRR)、遠程雷達(LRR)，最大探測距離分別在 15 米、50 米、150 米、250 米。LRR一般裝在前方和后方，實現 ACC/AEB/LDW 功能；MRR 裝在車身四角，實現 BSD/變道輔助功能；SRR裝在車身周?chē)?，實現停車輔助、十字交通報警；但是 SRR/MRR/LRR都存在近距離盲區所以需要超聲波雷達來彌補，而 USRR 和超聲波雷達功能類似，兩者是替代關系，AK1 超聲波雷達分為UPA和APA兩種，UPA探測距離2.5m，APA探測距離5m，現在AK1下一代 AK2 超聲波雷達探測距離已經可以達到 7m，最小盲區僅 10cm。
2、按照安裝位置劃分，毫米波雷達可以分為角雷達和前雷達。(1)角雷達:安裝在車輛后部和前部?jī)蓚?cè)，一般用 SRR 作為角雷達，前角雷達主要實現橫穿車輛預警、行人和自行車識別，后角雷達主要實現 BSD、變道輔助功能。(2)前雷達：安裝在車輛格柵和前保險杠上，一般用 MRR/LRR作為前雷達；前雷達主要實現 ACC 和 AEB 功能。
車載毫米波雷達按距離分主要以 SRR/MRR/LRR 三種為主
3、按照工作頻段劃分毫米波雷達可以分為 24GHz 和77GHz毫米波雷達，現在77GHz逐漸成為主流。法規對智能駕駛安全性要求越來越高，從最開始檢測到前面一輛車，變?yōu)橐髾z測到多個車、行人、自行車等，這要求毫米波雷達的測速、測距、測角性能都需要大幅提升;而從原理上講 77GHz毫米波雷達在上述三方面性能上都能比 24GHz 更強，因此77GHz取代 24GHz 已經是大勢所趨。因?yàn)榭紤]到要把 24GHz 分配給射電天文和電信工業應用并且減少汽車?yán)走_(dá)對這些應用的干擾，美國 FCC和歐洲 ETSI都已決定從 2022年1月 1日起停止 24GHz 的寬頻段 (21.65~26.65GHz)在汽車?yán)走_(dá)中的使用，24GHz毫米波雷達能用的僅剩下24.05~24.25GHz范圍的窄帶頻譜，從而淘汰24GHz UWB 雷達2021年12月 6日，中國工信部無線電管理局正式發布《汽車?yán)走_(dá)無線電管理暫行規定》明確規定自 2022 年3月 1 日起，不能再生產和進口使用 24.25-26.65GHz 頻段的汽車?yán)走_(dá)(對于 24-24.25GHz 頻段窄帶汽車?yán)走_(dá)，按照工信部 2019 年第 52 號公告仍可繼續使用);同時規定將 76~79GHz頻段規劃用于汽車?yán)走_(dá)。

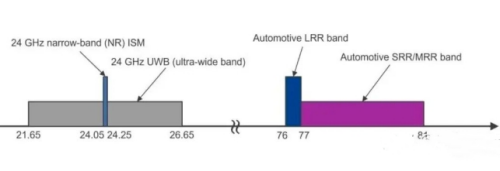

車載毫米波雷達主要使用 4 個工作頻段：24GHz 和 77GHz
4、波形調制方式上毫米波雷達都是采用 FMCW，測距方式是間接飛行時間法(iToF)FMCW波形具有頻率隨時間線性變化的特點，如果雷達能夠確定接收頻率和雷達的斜坡頻率之間的差值( 圖中的Af)，那么它就可以計算雷達信號的時間( 圖中的At，其中At=T*人f/BW )，從而計算距離目標的距離(距離 R=c*At/2 )。毫米波雷達發射的是電磁波，以光速傳播，超聲波雷達發射的超聲波是一種以空氣為載體的聲波，容易受溫度、濕度和風的影響，激光雷達發射的是激光，以光速傳播。

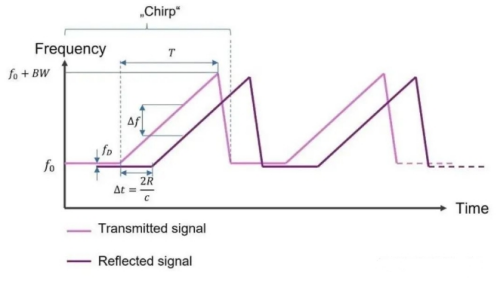

鋸齒波 FMCW 雷達信號:頻率與時間的關系

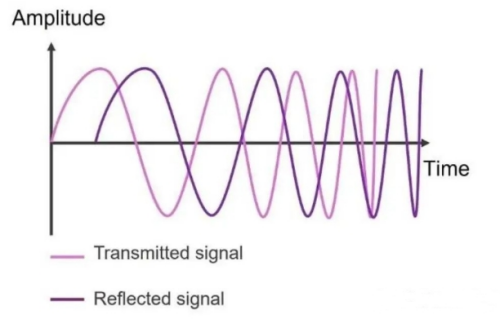

FMCW 雷達信號:振幅與時間的關系
5、毫米波雷達主要實現四個作用: 測距、測速、測方位角、測俯仰角。對應以上三個作用，衡量毫米波雷達性能的主要指標也分成三類: (1)測距:最遠距離、距離精度、距離分辨率;(2)測速: 最大速度、速度精度、速度分辨率，(3)測方位角:視場角、角度精度、角度分辨率。(4)測俯仰角: 視場角、角度精度、角度分辨率除上述指標之外，還有兩個重要性能指標分別為 :檢測目標數/跟蹤目標數，刷新周期。
6、毫米波雷達測距三大指標、測速三大指標由雷達“一個幀的基本參數”決定，而這些參數都是根據雷達設計的性能參數來設定的，實現上沒有難度也沒有太大差異化空間。“個幀的基本參數”包括Tc( Chirp 周期 )、B( 掃頻帶寬)、S(調頻斜率)、Tf( 周期)、N(一個幀內包含的 Chirp 數)、Fs ( ADC采樣率)。上述參數中有兩個關系式:Tf=NxTc和 S=B/Tc。在定義一款毫米波雷達時，需要提前設定好 dmax( 最大探測距離 )、AR( 距離分辨率 )、Vmax( 最大速度)、Dv( 速度分辨率 )。因?yàn)楣馑贋槌Ａ? 3*108m/s )，所以可以先根據vmax計算出 Tc，然后再根據AR計算出 B，再根據最大探測距離 dmax和距離分辨率AR 確定采樣點個數，假設一個采樣率進而確定斜坡頻率 S;隨后可以根據Av 計算出Tf，前一步驟已經確定了 Tc，所以N 也可以求出一至此，所有“一個幀的基本參數都已經設置完畢。
不同類型雷達典型Chirp參數設置

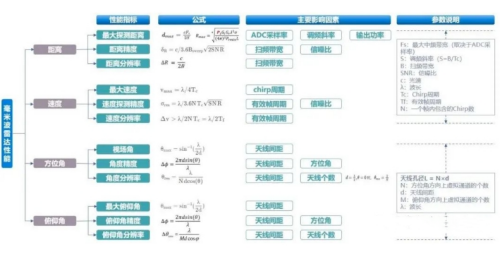

毫米波雷達四大類性能指標以及主要影響因素
7、毫米波雷達測速和測距性能進步主要取決于 MMIC 芯片本身性能提升。對于前雷達而言，最大探測距離主要受限于ADC 采樣率，而 ADC采樣率主要由MMIC 芯片本身性能所決定。距離精度和速度精度主要取決于毫米波雷達系統信噪比的提升，系統信噪比主要受到 MMIC 芯片的噪聲系數、相位噪聲等指標的影響。

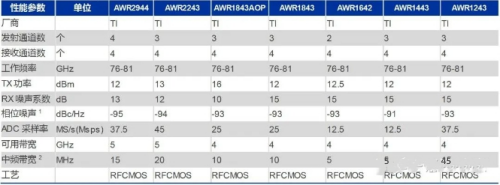

TI汽車毫米波雷達芯片主要參數
8、測角性能是中游毫米波雷達廠商能夠做出差異化的競爭高地;方位角三大指標和俯仰角三大指標主要取決于各家的天線布局方案和虛擬通道數量。孔徑大小是提升雷達角分辨率的關鍵，而天線的數量、天線間的排布間隔又會影響到孔徑大小。角分辨率作為雷達的指向精度，其數值高低與波長與孔徑大小有關，即波長越長，角分辨率越低，孔徑越大分辨率越高。天線孔徑是指天線的方位向尺寸( 單位: m )，代表天線可以以多大的有效面積去吸收電磁波。天線在某個方向的波束寬度和天線沿該方向的尺寸成反比。無論如何時間和空間是相互矛盾的，虛擬出更多的天線，意味著雷達的幀周期越長。

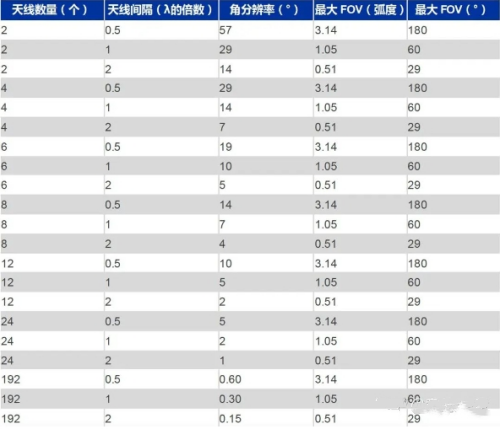

FOV 取決于天線間隔，角分辨率取決于天線數量和天線間隔
9、毫米波雷達信號處理流程:前端 MMIC 發射完波形后就會處于低功耗的狀態，而后端處理器則需要在剩下的時間完成信號處理，會依次經過以下步驟。
(1)距離 FFT:一般在發射同時會實現低維 Range FFT 工作，也就是快速傅里葉變換，它需要 N*P 次 M 點實數 FFT，能夠取得目標的距離信息。
(2)多普勒 PPT:做完 Range FFT 工作之后再做多普勒 FFT，需要 M/2*P 次N 點復數 FFT，從而取得速度信息。
(3)非相干累加 :將 P 個接收通道的數據做求模累加，最后得到幅值矩陣，需要M/2*N*P 次復數求模累加。
(4)CFAR 目標檢測: 采用橫虛警率的計算方法，計算出噪聲值，大于噪聲值認為是目標，小于噪聲園值的是噪聲。
(5)DoA 估計:在CFAR以后會得到 K1 個目標點，包含目標的距離、速度信息，但是還沒有角度信息，所以接下來需要計算角度，叫做 DoA Estimation，計算出 K1 個目標點的方位角;如果是高精度二維成像雷達還可以得到俯仰角信息，計算完成以后會得到 K2個目標點，相比于之前的 K1 個目標點，主要增加了俯仰角信息。
(6)聚類和追蹤: ■十大网投正规信誉官网■十大网投靠谱平台 對 K2 個目標點進行聚類和幀間的追蹤操作，得到 K3 個真實目標軌跡。
(7)和應用相關的處理工作。
