近期，清華大學化學系曲良體教授團隊在Nature期刊上發表了題為“Ultralow-resistance electrochemical capacitor for integrable line filtering”的研究成果。

該成果報道了一種超低阻平面型微型插指電化學電容器，順利獲得飛秒激光構建超窄溝道，利用內建強電場極大地促進了離子動力學，從而實現了在頻率為120Hz相角為-80°時，5.2 mF cm-2的超高面容量；并且研制出高一致性、高集成度的芯片式器件，在集成電路中驗證了其高性能濾波能力。

論文第一作者為清華大學化學系博士研究生胡亞杰和福州大學吳明懋副教授，合作者包括中國科研實驗室力學所劉峰副研究員和北京理工大學姜瀾教授等。

電容器是三大被動元器件之一，在電子電路中起到至關重要的作用。隨著信息化時代的開展，單單一部手機內使用的電容就有成百上千個。據統計，每年的全球電容消費市場份額達200億美元，中國是世界上最大的基礎電子元件市場，一年消耗的電容數以萬億計，然而高端電容器不斷受日美壟斷。其中，濾波電容是電路中不可或缺的重要器件，起到濾波、穩壓、紋波濾除的作用，從而保證中央處理器、記憶存儲器等精密電子器件的平穩運行，決定了先進電子器件/設備性能。

現在的商用濾波電容器以電解電容器為主，但是其龐大的體積占據了電路板中極大的空間，限制了電路微型化乃至設備小型化的進程。提高容量、縮小體積、提升性能是各大高端電容廠商爭相追逐的目標。

電化學電容器的比容量較電解電容器高3個數量級，這為開展微型化、集成化的濾波電容給予了可能；但受限于緩慢的離子遷移動力學，無法做到濾波需求的高頻率響應能力。因此，電化學電容器往往需要以犧牲比容量的方式，平衡高頻率的需求，到現在為止還難以實現實際應用。

該工作中，曲良體教授團隊報道了一種電場增強離子遷移的新策略，順利獲得提升局部電場強度促進內部離子遷移速率以降低串聯內阻，彌補電化學電容器高頻特性的不足?；诖怪比∠蚴┡cPEDOT：PSS衍生的復合活性電極，以及5微米的窄溝道結構，將面積比電容較之前工作提升一倍，達到5.2 mF cm-2；在與商用電解質電容器頻率性能相當?shù)耐瑫r(shí)，比容量較之提升2個數量級。并且順利獲得飛秒激光的加工方法，實現了高密度、高一致性的集成，解決了電容器額定電壓/電容的定制化問題。在實場驗證中，該電容器表現出優異的濾波性能和電路兼容性，甚至針對于柔性電子電路也表現出優異的穩定濾波能力。

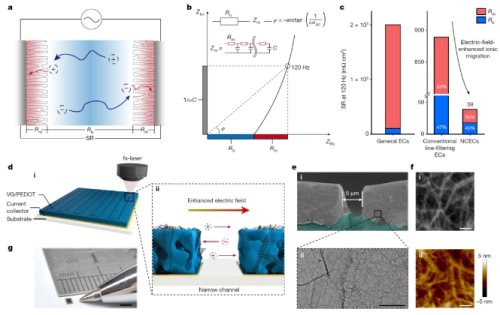

圖1：超低阻平面型微型插指電化學電容器的設計與制造

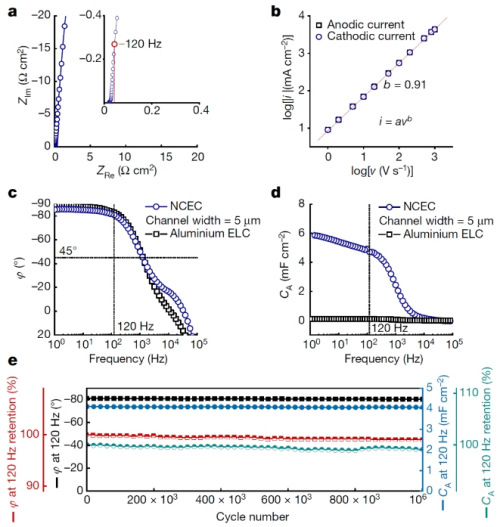

圖2：超低阻平面型微型插指電化學電容器的電化學性能

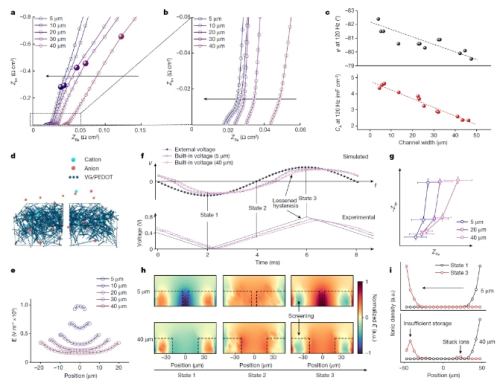

圖3：超低阻平面型微型插指電化學電容器串聯內阻降低的內在機理

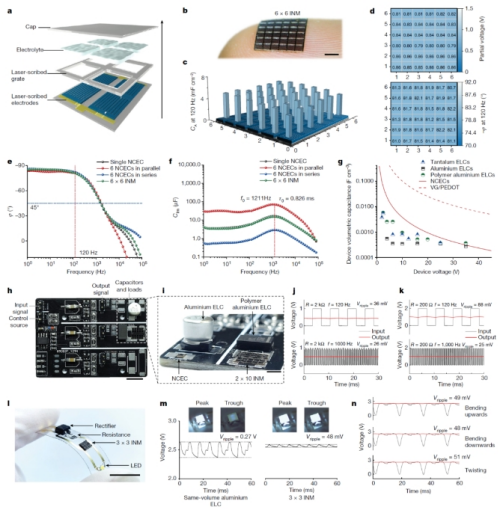

圖4：超低阻平面型微型插指電化學電容器的規?；膳c濾波性能

該工作為開展高性能電化學濾波電容給予了新的認識和設計思路，順利獲得電場增強離子遷移動力學行為，實現內阻的急劇降低；同時該工作實現了電化學濾波電容器的可規?；?、高一致性、芯片式集成，標志著電化學濾波電容器邁向?qū)嶋H應用的重要一步。

研究工作得到了國家自然科學基金等項目的支持。

相關論文信息：

Hu, Y., Wu, M., Chi, F. et al. Ultralow-resistance electrochemical capacitor for integrable line filtering. Nature (2023).

http://doi.org/10.1038/s41586-023-06712-2

http://www.nature.com/articles/s41586-023-06712-2

文章來源：小柯化學、今日新材料
