■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂_射頻連接器接頭詳細版
一、射頻連接器接頭的分類，使用環境和工作頻率
| 同軸連接頭類型 | 應用領域 | 工作頻率 |
| N | 高可靠性，復雜的測試環境肯定行 | DC-18 GHz |
| QN | N型快插版本 | DC-6 GHz |
| F | 75歐姆的典型代表，有線電視領域?qū)Ｓ?，有英制公制區別哦 | DC-3 GHz |
| BNC | 卡口式，多用于低頻測試，示波器上經?？匆?jiàn)是吧親 | 一般DC-4 GHz |
| TNC(BNC改良型) | 抗震性，多見于便攜電臺 | 標準型DC-11 GHz |
| 7mm（又稱APC-7或者平接頭） | 無極性，一般用于高精度儀表比如網分，這個東東很貴很貴 | DC-18 GHz |
| HN | 高耐壓，最高工作電壓可以達5kV，N型的高電壓版 | DC-4 GHz |
| LC | 大功率場合就靠它 | DC-1 GHz |
| DIN7-16（也稱7/16） | 蜂窩通信中親們很常見吧 | DC-7.5 GHz |
| SMA | 這個就廣泛了，從示波器到天饋系統都有 | DC-26.5 GHz |
| QMA | SMA快插版 | DC-6 GHz |
| SMB | 數字通信、無線電設備老常見了 | DC-4 GHz |
| SMC | 各類尺寸空間受限環境 | DC-10 GHz |
| MCX | 重量和尺寸受限制的應用場合 | DC-6 GHz |
| MMCX | 射頻線路板上有木有啊親 | DC-6 GHz |
| SMP | 小型化線路板中 | DC-40 GHz |
| BMA | 盲插型，板級上很常見了 | DC-18 GHz |
| 3.5mm | 應用于高精度高頻測試環境，儀表面板上多的是，但是貴哦，親們小心 | DC-34 GHz |
| 2.92mm（K型） | K波段測試最常用 | DC-40 GHz |
| 2.4mm | 儀表級測試，Keysight家的網分沒少用它 | DC-50 GHz |
| 1.85mm（V型） | 儀表級，少量使用，安立家的發明 | DC-60 GHz |
| 1mm | 勞斯萊斯級，一般人見不到 | DC-110 GHz |
二、射頻連接器的連接方式
(一)、螺紋式連接：如7/16、N型、TNC、SMA等。由于采用螺紋式連接，使插頭與插座配合更加穩定、可靠、防振抗撞能力更強。
(二)、卡口式連接：如BNC、C型等。由于采用卡口式連接，使用方便，連接不易松動、分離又很迅速，很多醫療設備、電子儀器中使用。
(三)、插入式連接：如SMB、MCX、QMA、QN等。其特點是有些采用了鎖緊結構。大部份都是體積小、重量輕、結構緊湊。適用于系統對重量、體積有要求的儀器設備，特點適用于抽屜式、排列式、積木式安裝。
(四)、浮動(盲插)連接：如MBX、AFI，BMA等。由于浮動連接，使用方便，有一定的盲插功能，X，Y，Z三個方向能偏移1mm，甚至更大、分離很迅速，多用于PCB板之間用量較大的連接。

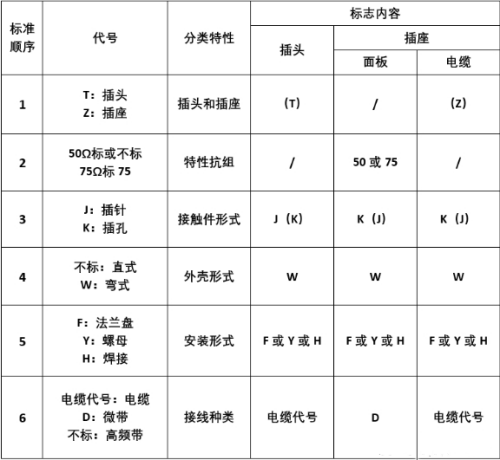

三、射頻鏈接器的命名方式
注意事項：
J表示插針，公頭；K表示插孔，母頭；W指彎頭；F指法蘭；Y指螺母；H指焊接；RP指反極
標準的公頭：內螺紋+內針；標準的母頭：外螺紋+內孔
RP表示反極性，RP公頭：內螺紋+內孔；RP母頭：外螺紋+內針
例如：
SMA-J 內螺內針（正常公頭） SMA-K 外螺內孔（正常母頭）
RPSMA-J 內螺內孔（內針變內孔）RPSMA-K 外螺內針（內孔變內針）

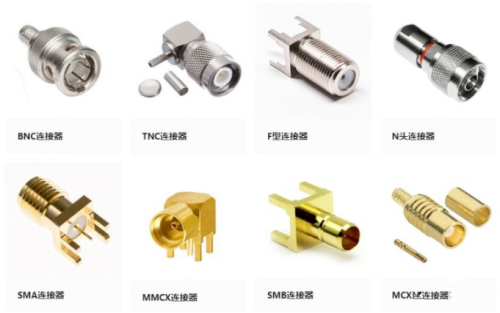

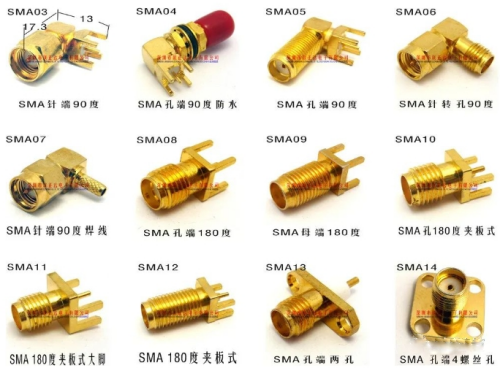

四、部分接頭圖片
