經過硅驗證的224G以太網PHY IP有望繼續有助于高速數據傳輸?shù)奈磥?/h1>
12-13
隨著數字需求的不斷加速，向 224GEthernet 的過渡變得至關重要。本文探討了經過硅驗證的 224G 以太網 PHY IP 如何有助于高性能計算的未來。224G 以太網 PHY IP 可能是迄今為止最復雜的混合信號 IP，為處理不斷增加的帶寬、更低的延遲、更高的密度和更低的功耗給予了平衡的解決方案。本文深入探討了精細化的設計技術、創新的架構和先進的數字信號處理，及其是如何給予實現 224G SerDes 所需的高性能、高效能和向后兼容性。
高速數據傳輸?shù)男枨笳陲j升，對太比特以太網的需求是真實存在的?；ヂ?lián)網數據中心 (IDC)預測，到 2025 年，全球數據的總和將達到 175 ZB。這相當于175萬億GB！這種新興需求可歸因于對更高帶寬、更低延遲、更高密度和更低功率日益增長的需求，所有這些都是當今復雜科技基建的關鍵屬性。這種對卓越帶寬和性能的不懈追求有助于了對 224G 的需求。
“如果要將 175ZB 存儲到藍光光盤上，疊起來的光盤數足以讓你往返月球23次?！?- IDC 高級副總裁 David Reinsel
224GbE 的必要性
SerDes 技術的核心在于其能夠順利獲得串行鏈路發送和接收數據 - 隨著帶寬需求的增加，這項任務變得越來越具有挑戰性。這是日益復雜的系統與有限功率&面積之間的一場持久戰。在這場持久戰中，224G 以太網成了市場答案，憑借最快的速度滿足了市場對帶寬的渴求。
盡管面臨多種挑戰，例如日益增加的設計復雜性、功耗約束以及對復雜調制方案的需求，但224G 解決方案的重要性依然不容忽視。圖 1 顯示了 IP Nest 預計 2023 年將有三到五款 224G 設計開始啟動，首批部署預計將在 2026 年左右出現。當 ■十大网投正规信誉官网■十大网投靠谱平台 談到對 224G 以太網的需求時，確定其早期落地場景同樣重要。224G 的早期落地場景和應用將放在重定時器和變速器、交換機、AI 擴展、光學模塊、IO 三叉和現場可編程門陣列 (FPGA)上。

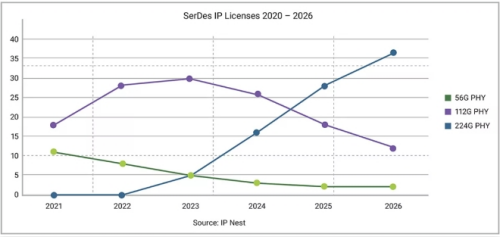

圖 1：IP Nest 對 2020 年至 2026 年 SerDes IP 許可證的預測表明 224G 以太網 PHY IP 的趨勢不斷增強
224GbE 需要更高的性能和更低的每比特功率
實現224G的過程充滿了一系列獨特的挑戰和要求，更何況這一新標準追求更卓越的性能和更低的每比特功率。這是因?yàn)閺?112G 過渡到 224G 后，奈奎斯特頻率翻倍至 56 千兆赫茲。

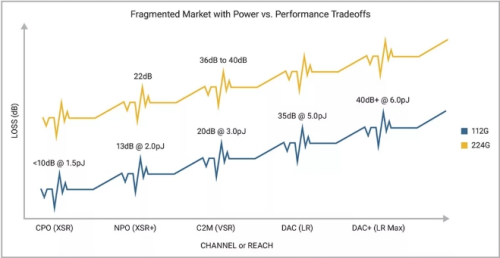

圖 2：功率與性能權衡的分散市場
如圖 2 所示，該領域的功耗和性能之間的權衡呈現出分散的市場格局。112G 以太網建立了多個信道和距離類型， ■十大网投正规信誉官网■十大网投靠谱平台 預計這一趨勢將延續至 224G 領域。現在，224G 開發重點主要針對附件單元接口 (AUI) 和芯片到模塊通道。112G 和 224G SerDes 之間的信號損耗對比揭示了有趣的見解。隨著奈奎斯特頻率翻倍，224G 面臨著為給定信道或距離類型給予更高性能的挑戰。224G 的引入不僅意味著數據傳輸速率的飛躍，而且還需要在克服信號丟失和降低功耗方面取得實質性進展。
速度翻倍伴隨著復雜性的對數增長

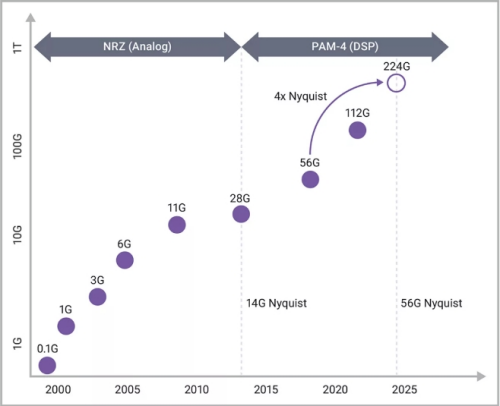

圖 3：從 NRZ 到 PAM-4 的過渡
隨著 ■十大网投正规信誉官网■十大网投靠谱平台 從 112G 過渡到 224G，對奈奎斯特速度翻倍的追求帶來了復雜性的對數增長。當 ■十大网投正规信誉官网■十大网投靠谱平台 回看以太網的開展時，這一趨勢變得更加明顯。例如，對于不歸零 (NRZ) 模擬型 SerDes，為以太網建立的最大速度約為 28G 或 14G 奈奎斯特。即使 ■十大网投正规信誉官网■十大网投靠谱平台 從 NRZ 過渡到具有 56 個 PHY 的 4 級脈沖幅度調制 (PAM4)，這種現狀仍然存在。然而，隨著之后向 112G 和如今的 224G 轉變，奈奎斯特的速度翻了兩番，達到了 56 千兆赫茲。
半導體物理學無法跟上不斷增大的串行鏈路吞吐量需求
如此高的速度帶來了相當大的挑戰。在 3nm 和 5nm 制造技術的進步與不斷增長的帶寬要求之間，存在明顯的失衡。封裝連接器和通道技術也沒有取得太大進展。隨著奈奎斯特頻率的增加，鏈路損耗攀升，并且與面板可插拔件的物理距離沒有減小，反射與光標之間的距離則翻倍。隔離技術的進步不足也導致了串?dāng)_的加劇。因此，從 112G 到 224G SerDes 的飛躍使得復雜性激增，在 224G 下達到類似的性能水平設計復雜程度約為上一代的五倍。
現實：探索 新思科技 224G 以太網 PHY IP
圖 4：224G SerDes 架構的高層次原理圖展示了減少寄生參數和實現帶寬最大化所需的最小 AFE 電路
需要使用精細調整的架構，才能充分發揮224G的高速優勢。該架構依賴于三個關鍵組件，同時在性能、能效和面積優化之間取得平衡。
最小化模擬前端：第一個組件圍繞著最小化模擬前端，以減輕寄生參數并實現高帶寬前端。順利獲得采用更少、更高效的晶體管， ■十大网投正规信誉官网■十大网投靠谱平台 專注于以最少的組件提取最大功能。
大規模并行性：其次是在整個系統中引入大規模并行性，這對于高效處理高速數據而言是必要屬性。這種并行性擴展到模數轉換器 (ADC) 和數模轉換器 (DAC) 的 rank 和 bank，并滲透到以較低速度運行但具有多個相位的整個時鐘結構。
數字域并行性：最后，這種方法也被復制到數字域。并行性集成到最大似然序列檢測 (MLSD)、前饋均衡 (FFE) 和決策反饋均衡 (DFE) 系統中，這些系統也以更低的速度運行。
嚴格的設計靈敏度分析
要想高效設計 224G PHY，就需要對每個電路損傷進行嚴格的靈敏度分析。這是一種微妙的平衡：既要確保每個電路損傷都符合性能指標，又不會導致過度設計，給功率、面積、延遲和成本帶來負擔。這種方法涉及設定限值，以確保在不過度設計的情況下實現最大值。例如，如果 ■十大网投正规信誉官网■十大网投靠谱平台 可以順利獲得 7 位 ADC 實現必要的性能，則無需以犧牲功率和面積為代價來使用 8 位或 9 位 ADC 進行過度設計。這一精細化的過程包含 50 多個損傷的廣泛列表，主要目標不僅要實現性能目標，還要優化功耗、面積和延遲。
針對大規模信道庫的驗證

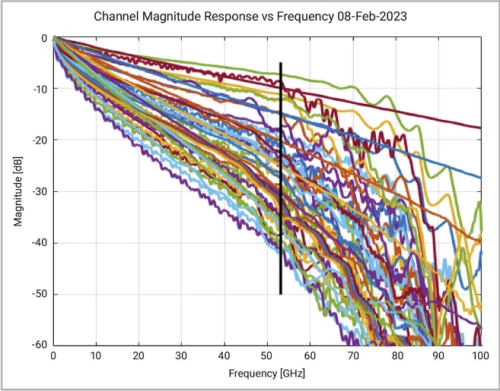

圖 5：信道幅值響應與頻率
面對50多個信道的信道庫，新思科技的224G以太網 PHY IP 的設計經過了嚴格的驗證新思科技，這些信道來自不同的客戶和生態合作伙伴。這些信道范圍廣泛，損耗介于 8dB 至 45dB 之間。順利獲得重疊這些信道的幅值響應， ■十大网投正规信誉官网■十大网投靠谱平台 可以有效地優化設計，在系統的模擬和數字信號處理 (DSP) 之間實現完美的平衡。此方法允許模擬組件負責主要工作，然后利用數字輔助技術完成進一步改善的工作。集成了額外的前向糾錯 (FEC) 層，以確保誤碼率 (BER) 接近零。這個穩健的流程，加上對錯誤性質的理解（無論是確定性的、隨機的還是突發的），使得部署能夠有效糾正這些錯誤的 FEC 技術成為可能。
利用高級 DSP 實現
圖 6：高級 DSP 實現
新思科技 的 224G 以太網 PHY IP 采用了多種數字輔助技術，其中最突出的是最大似然序列檢測 (MLSD)，它可以帶來卓越的抗擾性。MLSD 利用所接收數據流中的固有相關性，采用序列檢測來增強抗擾性。這種相關性可能源于發射器和接收器中的編碼和解碼過程，也可能來自信道帶寬。相關性本質上的作用是在輸出中產生 MLSD 響應水平的排列。如果序列中存在錯誤，MLSD 會從 MLSD 數據保留創建的所有有效排列中搜索可能性最大的接收序列，從而識別概率最大的傳輸序列。
經過硅驗證，具有廣泛的生態系統互操作性

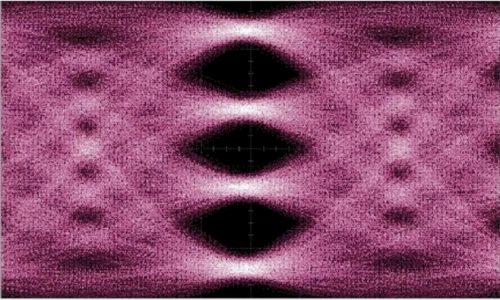

圖 7：新思科技 224G 以太網 PHY IP，以 224Gbps 顯示 TX PAM-4 眼圖
新思科技 在 2022 年 9 月取得了突破性的飛躍，成為首家在瑞士巴塞爾舉行的 ECOC 2022 大會上與生態系統合作伙伴一起展示 224G SerDes 演示的公司。這標志著真正有形的 224G 以太網 PHY IP 的起源。自從這個具有里程碑意義的演示以來，新思科技已經取得了相當大的進步，在最近在圣地亞哥舉行的 DesignCon 和光纖通信會議(OFC) 等知名平臺上展示了一系列額外的演示，突出了整個回環的發射和接收性能，包括 OIF 互操作性和在圣克拉拉舉行的 TSMC 研討會上的演示。
使用經過硅驗證的新思科技224G以太網PHY IP達到 1.6T
毫無疑問，224G 是難啃的硬骨頭。設計余量非常緊張，使得單個模擬模塊的優化變得至關重要，同時還要敏銳關注減少損傷。該任務需要在設計滿足性能的同時控制延遲、功耗和面積，所以過度設計不會納入考量。新穎而簡單的模擬架構對于最大程度提升帶寬和減少寄生參數必不可少。這意味著采用更少的晶體管來高效且有效地完成實際工作，其中包括 AFE、PLL、ESD、T-Coils、PMIX 和 ADC/DAC 等元素。在設計中落實高度并行性是必須的，但所有內容都需要準確地重新校準和重新對齊。這一要求意味著在架構、電路和布局等各個層面上，細致的設計關注都至關重要。
隨著這個令人興奮的新數據傳輸速率時代拉開帷幕，很明顯，224G 已不再是一個遙遠的愿景，而是觸手可及的現實?？邢逻@塊硬骨頭需要精心的設計、創新的架構和戰略優化共同發揮作用。新思科技 經過硅驗證的 224G 以太網 PHY IP 有望繼續有助于高速數據傳輸?shù)奈磥?，并不斷突破可能性的界限。
