美國空軍貝尼菲爾德微波暗室（BAF）位于加利福尼亞州愛德華茲空軍基地，是一個測試與評估射頻電子戰系統的先進安裝型系統測試設施（ISTF），由美國空軍第412試驗聯隊電子戰大隊第772試驗中隊負責該設施的運營和維護。
BAF很大，長264英尺（約80米）、寬250英尺（約76.2米）、高70英尺（約21.3米）。它是全封閉的射頻屏蔽設施，但實際上復制了露天靶場的測試環境。
第412電子戰大隊指揮官LelandDavis上校說，“這是 ■十大网投正规信誉官网■十大网投靠谱平台 所知的世界上最大的微波暗室?！?/p>
次優之選
BAF相比于露天靶場測試有許多優勢、例如，與靶場測試不同，BAF給予了便于可重復測試的條件。而且，BAF是一個保密的環境，可以安全地對裝備的“戰爭模式”進行測試。在100MHz～18GHz頻率范圍內，BAF的射頻屏蔽隔離度大于l00dB，這不僅意味著射頻信號很難出入暗室，還意味著不會受到電磁輻射監管的限制。
從露天靶場測試向密閉的地面測試轉型是大勢所趨。“就實際測試而言，要追求100%的真實，只能是實戰，但 ■十大网投正规信誉官网■十大网投靠谱平台 肯定不想順利獲得戰斗才發現 ■十大网投正规信誉官网■十大网投靠谱平台 的東西不起作用或有限制。除實戰以外，最好的地方就是露天靶場，因?yàn)槟憧梢园扬w機放置到預定的作戰環境中。然而，露天靶場有很大的局限性。第一時間，它們的運營和使用都很昂貴。而且，整個美國也只有幾個靶場，每個人都想使用它們。這幾個靶場所能代表的作戰環境類型也非常有限?！?/p>
第772測試中隊Krohman隊長表示：“這正是BAF的價值所在。BAF是次優之選。安裝型系統系統測試設施仍然盡可能地將飛機置于預定的作戰環境中。而且，與直接注入激勵不同，系統和天線可以順利獲得自由空間輻射與信號環境相互作用，就像在露天靶場一樣。

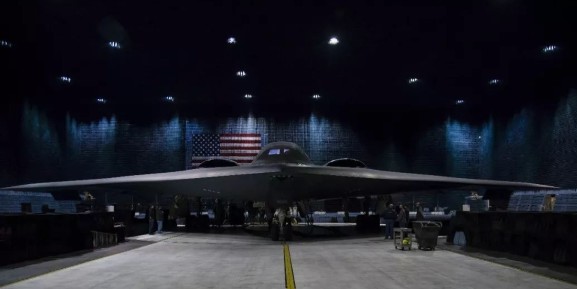

BAF可以容納B-2轟炸機這樣的大型飛機
為了準確展示作戰環境，BAF有一個直徑80英尺（約24.5米）、能承重175噸的轉臺，有兩個40噸的起重機來提吊測試飛機。機組人員可以坐在飛機里，像在飛行中一樣操作系統。
今后計劃在這個設施中增加一個120噸的起重機。“轟炸機等大型飛機的很多天線都在底部，所以 ■十大网投正规信誉官网■十大网投靠谱平台 希望也能將它們吊離地面?！毙碌钠鹬貦C(jī)計劃于2020年安裝。BAF還給予了各種供電、冷卻（風冷和液冷）和液壓設施，以滿足不同飛機的多種需求。
暗室里布滿了各種威脅系統，這些系統順利獲得光纖連接，以避免不必要的射頻輻射污染測試環境。飛機的測試接口也采用了光纖連接，可以實時提取所有總線的數據并進行監測。通常在飛行測試中，只能順利獲得遙測鏈路將有限的信息傳輸?shù)降孛婊蛴涗浽陲w機上，用于測試后的審查和分析。
暗室中的所有測試活動都在測試控制室進行監控和管理，第772測試中隊運營和項目開發主管EdSabat表示，暗室給予了一個實驗室環境設置，可以與飛機建立更多的連線，這些連線可以穿過轉臺并隨著轉臺旋轉，這樣就基本上可以使用所有的實驗室工具。
“全球鷹”無人機需要將外部指控信號送入暗室，以模擬任務控制單元。
隨著無人機系統在軍隊的使用越來廣泛。這些無人機也需要進行測試，正如Krohman所觀察到的，“ ■十大网投正规信誉官网■十大网投靠谱平台 在無人機測試中發現一個獨特之處就是這些系統不進行任何記錄，特別是‘全球鷹’無人機。它的數據都順利獲得衛星連接到分布式地面站，因?yàn)閿?shù)據必須在地面站進行處理，所以接入它的總線并不能取得任何信息?！睘榱斯?jié)省成本，并保持測試環境與實際作戰環境和工作狀態一致，BAF的測試設計者不想對無人機的機身進行修改。為此，他們在暗室外安裝了Ku波段的衛星通信中繼器，這樣他們就可以順利獲得衛星與無人機的任務控制單元進行交互，從而像在飛行中一樣控制“全球鷹”或其他無人機。
Dunn說：“由于暗室是屏蔽的， ■十大网投正规信誉官网■十大网投靠谱平台 用暗室內的接收器接收來自無人機的輻射，然后順利獲得光纖將信號和數據轉換成射頻信號，再將其發射到外部的Ku波段天線。發往無人機的控制信號也采用類似的轉換過程，從而保證了暗室與外界的隔絕?！?/p>
測試能力
為了對電子戰系統進行充分的戰斗測試，第772中隊擁有一個最先進的仿真/激勵系統，可以逼真地模擬真實的電子戰/信息作戰任務環境。戰斗電磁環境模擬器（CEESIM）可以產生幾乎所有射頻威脅系統或己方射頻輻射源的信號，包括許多在露天靶場中沒有的當前的和未來威脅。
第412電子戰大隊最近完成了CEESIM改進和現代化項目的壽命周期擴展（CIMPLEX）工作，以給予新的電子戰威脅生成能力，具體體現在輻射源類型和威脅密度上。升級后，CEESIM能夠在100MHz～18GHz的頻率范圍內生成自由空間輻射信號，有效輻射功率在低頻段可達到+47dBm，在中頻段和高頻段可達到+68dBm，這個功率電平可以模擬20海里處120dBm的威脅。
CEESIM的兩個數字生成子系統可以生成每個威脅脈沖的脈沖描述字。兩個子系統可以生成1010個時間上重疊的輻射源。對于一個典型的最大脈沖密度、自由空間場景，可以生成269個脈沖輻射源（包括256個低重頻、7個中重頻和6個脈沖調制信號）和5個陸續在波信號。脈沖密度可以達到180萬脈沖/秒，脈沖丟失率可以控制在3%以下（脈沖密度為245萬脈沖/秒，且沒有任何陸續在波的情況下）。暗室內最多可容納26個自由空間發射車，可以給予36個源通道——包括12個高波段（6～18GHz)）、20個中波段（2～6GHz)）和4個低波段（100MHz～2GHz)，用于測試飛機的所有象限和扇區。所需發射車的數量和位置取決于測試需求和場景，威脅的數量取決于所選輻射源的占空比和期望的仿真逼真度。
CEESIM可以在人工腳本或自動化事件驅動的場景模式下運行，也可以利用第772測試中隊的另一項資源生成的場景。除了BAF，第772測試中隊還開發并維護了一個任務級防空精確模擬系統即數字化綜合防空系統（DIADS），包括地對空導彈、雷達、跟蹤算法和指控節點。DIADS可以模擬一個國家或地區已經部署或計劃在未來投入使用的作戰資產，能夠深入評估國防部武器系統在敵對空域作戰的生存能力。
Davis上校強調：“盡管CIMPLEX項目顯著提升了威脅生成能力，但還有很多工作要做。 ■十大网投正规信誉官网■十大网投靠谱平台 對能力的需求是無止境的， ■十大网投正规信誉官网■十大网投靠谱平台 需要更高的威脅密度， ■十大网投正规信誉官网■十大网投靠谱平台 將在資源允許的情況下繼續努力?！?/p>
BAF給予了廣泛的技術測試，特別是對天線特性和天線方向圖的測量，給予了許多不同類型的安裝型測試，可以在100MHz～40GHz的頻率范圍內同時收集16個天線的振幅和相位數據。天線的相對和絕對增益可以順利獲得比對法或跟蹤參考法進行測量。
前不久，在測試間內正在對一架B-1B轟炸機進行大約60多個天線方向圖的測量（考慮到不同的方位、俯仰、極化和頻率，相當于200多萬幅測量圖）。Davis上校表示，BAF對B-1B做了大量的工作，特別值得一提的是，他們最近幫助B-1B機群確認了一個很特殊的電子戰問題，使用B-1B的部隊其實知道這個問題的存在，但未能確認并找到這個問題，導致整個機群增加了數百萬美元的維護成本，還影響到了機群對作戰環境的適應性。“在一個星期的實際測試時間里， ■十大网投正规信誉官网■十大网投靠谱平台 花了不到12.5萬美元，就測出了問題所在，并為整個機群給予分析決方案建議。
BAF還給予雷達目標回波和電子對抗仿真。對雷達可以單獨評估，也可以與其他機載系統的操作相結合，并在射頻威脅和干擾存在的情況下進行評估。測試設施包括可編程雷達目標發生器和一個電子對抗發射系統，使用同步干擾技術可以生成合成的雷達目標回波，雷達系統可以檢測和觀察到這些目標。
BAF還部署了一套通信、導航和識別（CNI)系統，主要由聯合通信模擬器和數據鏈組成。聯合通信模擬器可以模擬敵方和己方的射頻信號。數據鏈可以為己方的態勢感知信息給予各種數據鏈接，包括用于高保真度Link-16網絡測試的Link-16模擬套件。BAF還給予電磁環境效應測量，以及幾種類型的GPS測試。待測系統可以選擇從GPS轉發系統或高級全球?qū)Ш侥M器（AGNS）接入GPS信號。
測試規劃和報告
Krohman指出，BAF的測試規劃與設計是一個復雜的過程。“ ■十大网投正规信誉官网■十大网投靠谱平台 需要6個月到1年的時間提前與客戶進行溝通，讓他們分析 ■十大网投正规信誉官网■十大网投靠谱平台 的能力， ■十大网投正规信誉官网■十大网投靠谱平台 也要分析客戶真正需要什么樣的測試條件和什么樣的數據。例如對于一個基本的雷達告警接收機測試，就需要客戶回答53個問題。對 ■十大网投正规信誉官网■十大网投靠谱平台 而言，唯一的限制就是客戶的想象力。只要客戶描述清楚想要的數據和環境， ■十大网投正规信誉官网■十大网投靠谱平台 就能創造這樣的環境?！?/p>
Krohman說：“另一方面，速度也很關鍵。BAF的目標是在24小時內把數據送到客戶那里。數據會和BAF的測試規劃及分析工具打包在一起。 ■十大网投正规信誉官网■十大网投靠谱平台 現在也在嘗試使用一些測試規劃工具進行測試后分析，這樣客戶就可以立即看到、理解并使用他們的數據。說到底，人們來這里的目的是為了購買數據。 ■十大网投正规信誉官网■十大网投靠谱平台 是專業的數據給予者?？蛻舫３ｓ@嘆可以在如此短的時間內取得如此多的數據，而且還可以對測試計劃、測試配置和實際測試過程做到完全掌控。在這里，你可以持續進行8個小時的測試，隨時可以啟動和停止測試。而在飛行測試中，可能一個架次只能測10分鐘，然后等待飛機返航?！?/p>

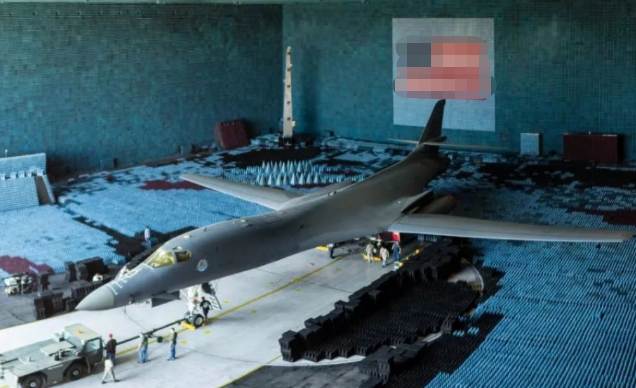

BAF中的B-1B轟炸機
為了說明數據收集效率的差異，Krohman列舉了最近在BAF進行的沙特阿拉伯F-15戰斗機測試項目的例子。“波音公司的客戶在這里進行了兩周的測試，他們?nèi)〉玫臄?shù)據量相當于在露天靶場進行41周飛行測試的數據。 ■十大网投正规信誉官网■十大网投靠谱平台 并不是說 ■十大网投正规信誉官网■十大网投靠谱平台 可以完全取代飛行測試。系統仍然需要在預期的作戰環境中進行測試。但是， ■十大网投正规信誉官网■十大网投靠谱平台 可以幫助這些系統更有效地走向成熟，這樣你在靶場就不必浪費時間來排除問題了?！?/p>
BAF能夠測試幾乎所有的美國軍用飛機以及盟友的飛機，包括F-35、F-22、F/A-18和F-15攻擊機/戰斗機；C-17運輸機；KC-46A加油機；AH-64攻擊直升機；英國“臺風”和“狂風”戰斗機等。
對BAF的需求十分旺盛。Krohman說：“現在的計劃已經排到了2020年，但重要的請求通?？梢詢?yōu)先安排。 ■十大网投正规信誉官网■十大网投靠谱平台 越早參與客戶的進度需求，工作就越好召開。美國空軍和國防部都有一個優先通道， ■十大网投正规信誉官网■十大网投靠谱平台 會優先滿足他們的需求。第772測試中隊的運營主管SarahSummers少校專門負責暗室的日常和長期運行，確保暗室不會被空置?！?/p>
“就在過去的兩年里， ■十大网投正规信誉官网■十大网投靠谱平台 接觸了大量的開發和采購項目以及作戰部署系統，包括B-52、B-l和B-2這三型戰略轟炸機。其他具有重大影響的測試活動包括海軍下一代干擾機天線的早期測試?！?/p>
改進和現代化
正如Davis上校所指出的，對BAF和第412電子戰大隊整體測試能力的投資從未停止過。為了管理需求，第412大隊實施了持續的投資和現代化項目，項目受不斷演進的威脅的驅動。Davis說：“空軍參謀長最近提出的《空中優勢2030》的愿景給 ■十大网投正规信誉官网■十大网投靠谱平台 給予了指引，這就是 ■十大网投正规信誉官网■十大网投靠谱平台 正在追求的目標。”Davis指的是空中優勢體系能力協作小組（ECCT）的愿景，即制定能力選項，使聯合部隊在2030年及以后的高度對抗環境中擁有空中優勢。Davis說：“考慮到 ■十大网投正规信誉官网■十大网投靠谱平台 在人員配備和資金來源方面的限制， ■十大网投正规信誉官网■十大网投靠谱平台 正在盡最大努力向這個計劃邁進?！?/p>
除了前述的CIMPLEX項目外，BAF當前正在召開一個來自國防部作戰測試和評估指令的項目。該指令要求所有的軍種應當具備足夠的測試能力，用于測試和分析同等對手的能力。Davis說：“ ■十大网投正规信誉官网■十大网投靠谱平台 取得7500萬美元的投資，啟動了這個項目?！北M管出于保密原因，Davis上校沒有具體說明新的能力，但他指出，BAF現在能夠在一個模擬的環境中測試一些重要的威脅，太平洋空軍和太平洋司令部都很關注這些威脅。
BAF正在研究改進在較低波段的能力。預警雷達越來越多地工作在低波段，以期在更遠的距離上探測到來襲的飛機。Davis說：“ ■十大网投正规信誉官网■十大网投靠谱平台 正在研究啟動項目時如何兼顧經濟與技術因素，把 ■十大网投正规信誉官网■十大网投靠谱平台 的能力拓展到那些較低的波段。低波段對暗室的面積提出了更高的要求，但 ■十大网投正规信誉官网■十大网投靠谱平台 有世界上最大的暗室， ■十大网投正规信誉官网■十大网投靠谱平台 比其他人更有潛力?！?/p>
BAF還在研究毫米波頻段的能力，Krohman指出：“毫米波波段在某些方面要比低波段容易，因?yàn)楹撩撞ǖ乃p要大一些。毫米波的缺點是，由于波長很短，現有的吸波材料表現得就像平坦的墻，會將毫米波信號反射回來。”
Dunn補充道，第412電子戰大隊當前的改進工作主要致力于研究下一代威脅的信號生成和激勵模擬器即CEESIM之類的能力?，包括拓展低頻、超低頻以及Ka波段的能力。但他又指出，為了響應?作戰人員的即時需求，能力改進項目經常被延遲。“Ka波段能力的改進就是一個例子。 ■十大网投正规信誉官网■十大网投靠谱平台 有一個正在進行的項目，需要拆卸暗室來展示Ka波段的能力，但 ■十大网投正规信誉官网■十大网投靠谱平台 今年的日程表已經排滿，擠不出這樣的空檔?！?/p>
Davis總結道：“對BAF進行改進投資是持續不斷的。 ■十大网投正规信誉官网■十大网投靠谱平台 與國防部辦公室以及空軍測試和評估部門緊密合作，優先保障 ■十大网投正规信誉官网■十大网投靠谱平台 的開支。 ■十大网投正规信誉官网■十大网投靠谱平台 還與客戶群建立了聯系，幫助他們確定真正需要關注的焦點。BAF的價值是很難被取代的，因?yàn)樘鎿QBAF的成本將高達12億美元?！?br/>以上信息由 ■十大网投正规信誉官网■十大网投靠谱平台 科技小編整理，歡迎拜訪。
