智能超表面（Reconfigurable Intelligent Surface, RIS）技術可以順利獲得大量無源可控單元實現對無線通信環境的智能調控，被廣泛視為未來6G通信的潛在關鍵技術之一。然而，該技術同時也引入了“乘性衰落”效應，即RIS反射路徑的衰減取決于基站到RIS以及RIS到用戶這兩段路徑長度的乘積（而不是其加和）。得益于RIS單元的低成本、低功耗優勢，未來RIS更有可能開展為超大規模RIS，順利獲得進一步增加單元數目以獲取更高的增益來彌補其嚴重的路損。圖1和圖2分別展示了麻省理工學院研制的3200單元的超大規模RIS和清華大學團隊研制的2304單元的超大規模RIS。圖3展示了超大規模RIS輔助的無線通信系統。

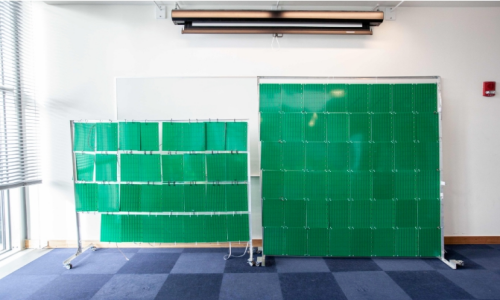

圖1. 麻省理工學院研制的3200單元的超大規模RIS

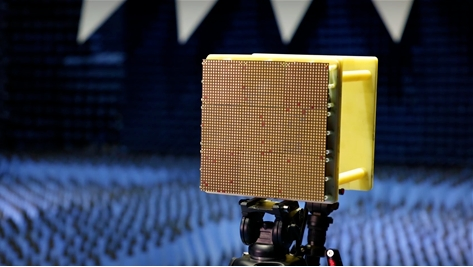

圖2. 清華大學研制的2304單元的超大規模RIS

圖3. 超大規模RIS輔助的無線通信系統

問題與挑戰

從RIS到超大規模RIS，不僅僅是RIS單元數目的量變，更蘊含著電磁場結構的質變。具體而言，電磁波的場結構通常分為近場和遠場，遠近場的分界線由瑞利距離決定，瑞利距離正比于陣列尺寸的平方。當RIS的陣列尺寸不是很大時，瑞利距離比較小，散射體一般分布于RIS的遠場范圍，信道可以采用平面波假設進行建模，每條信道路徑對應的陣列響應向量僅與路徑角度相關。從RIS 開展為超大規模RIS，隨著RIS 單元數目的增加，超大規模RIS的陣列尺寸變大，其瑞利距離也隨之增加，散射體很可能分布于RIS的近場范圍，信道應該采用更精確的球面波進行建模，近場陣列響應向量與散射體所在的具體位置相關。同時，如圖3所示，RIS場景與MIMO、MISO/SIMO場景下的的近場通信范圍也有較大差別，RIS更容易工作在近場環境下。

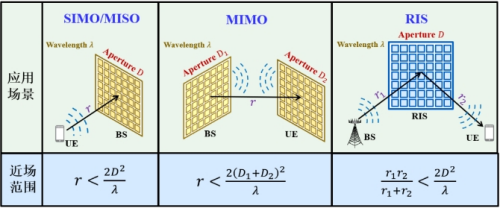

圖4. RIS比MIMO、MISO/SIMO更容易工作在近場環境

為充分發揮RIS帶來的性能優勢，通常需要采用波束訓練方法從包含多個RIS指向性波束的碼本中尋找出最優的RIS波束?，F(xiàn)有的波束訓練方法通常采用遠場碼本，即基于遠場陣列響應向量來設計RIS波束，但遠場碼本與超大規模RIS的近場信道模型不匹配，這使得遠場波束訓練方法在超大規模RIS輔助的近場通信中存在較為嚴重的性能損失。

創新方法

為解決上述遠場碼本與近場信道模型不匹配的問題，論文基于近場陣列響應向量設計近場碼本以匹配近場信道模型，并提出對應的近場波束訓練方案。為降低近場波束訓練開銷，論文進一步提出基于分層近場碼本的近場波束訓練方案。

不同于僅和路徑角度相關的遠場陣列響應向量，近場陣列響應向量與散射體所在的位置有關，超大規模RIS信道的近場陣列響應向量進一步取決于基站和RIS 之間的散射體位置以及RIS 和用戶之間的散射體位置。所提的近場碼本設計方法主要分為以下三個步驟：

① 將基站和RIS之間的散射體所在的三維空間以及RIS和用戶之間的散射體所在的三維空間根據一定的采樣步長均勻劃分，生成兩種采樣點集合，分別對應于基站與超大規模RIS之間散射體的候選位置和超大規模RIS與用戶之間散射體的候選位置；

② 依次遍歷兩種采樣點集合，每次從兩個集合中各取一個采樣點構成一對采樣點，根據超大規模RIS信道的近場陣列響應向量構建近場碼字，每個碼字取決于兩個采樣點分別到RIS單元的距離之和，即等效的采樣距離；

③ 將所有對采樣點對應的碼字拼接在一起生成整個近場碼本（值得注意的是，不同對的采樣點可能產生同樣的等效采樣距離，從而生成同樣的碼字，所以需要在生成的近場碼本中刪掉多余的重復碼字）。

基于上述近場碼本，可以依次向超大規模RIS賦近場碼字，采用遍歷搜索的思路完成近場波束訓練過程。然而，由于超大規模RIS信道的近場陣列響應向量是由一對采樣點聯合確定的，近場碼本尺寸通常非常大，遍歷搜索會導致巨大的波束訓練開銷。為降低近場波束訓練開銷，論文進一步提出基于分層近場碼本的近場波束訓練方案。該方案的基本思路為：第一時間構造由多個子碼本組成的分層近場碼本，每個子碼本由不同的采樣范圍和采樣步長決定。然后依次從第一層子碼本搜索至最后一層子碼本，在最后一層子碼本中得到全局最優的碼字。

圖5展示了遍歷近場波束訓練與分層近場波束訓練的區別?？梢钥闯?，在分層近場波束訓練中，后一層子碼本的采樣范圍是由前一層子碼本搜索到的最優碼字和采樣步長決定的。相比于遍歷近場波束訓練所采用的近場碼本，分層近場碼本的尺寸大大減小，從而可以大幅度降低近場波束訓練開銷。

圖5. 遍歷近場波束訓練與分層近場波束訓練的區別

有益效果

圖6給出了不同的波束訓練方案在超大規模RIS輔助的近場通信系統中可達速率隨信噪比的變化曲線，可以看出，論文所提的近場波束訓練方案相比于現有的遠場波束訓練方案可以取得更優的性能。特別地，相比于遍歷近場波束訓練，分層近場波束訓練可以在降低開銷約90%的情況下達到其約95%的性能。

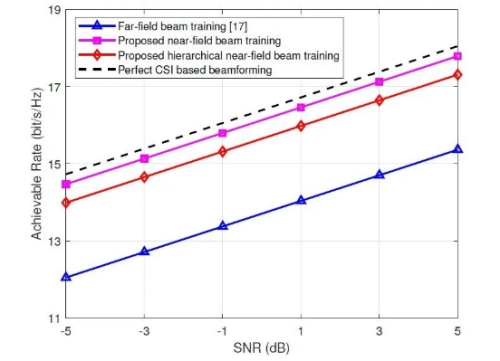

圖6. 不同的波束訓練方案可達速率隨信噪比的變化曲線

論文信息

X. Wei, L. Dai, Y. Zhao, G. Yu and X. Duan, “Codebook design and beam training for extremely large-scale RIS: Far-field or near-field?,” China Commun., vol. 19, no. 6, pp. 193-204, Jun. 2022. (Invited Paper)
