[技術前沿]激光雷達芯片進入開展快車道
自動駕駛汽車和機器人使用的傳感器將會小巧、可靠、經濟。
世界衛生組織的數據顯示，每年有130萬人死于交通事故。這相當于每年失去一個布拉格城市的人口。采用由各種電子傳感器和復雜計算機控制的自動駕駛汽車和卡車或許可以挽救無數的生命。盡管有大量的研究投入、長足的技術進步，但要將這項具有開展前景的技術交到人們手上卻很困難。那么，自動駕駛汽車何時才能真正出現在 ■十大网投正规信誉官网■十大网投靠谱平台 身邊的車道上呢？答案部分取決于這種汽車是否要有一種被稱為激光雷達的傳感器。大多數開發自動駕駛汽車的團隊都將激光雷達視為實現安全操作所需的傳感器套件的關鍵部分，因?yàn)樗鼧?gòu)建的車輛周圍環境3D地圖的保真度比攝像頭更高。
但是，埃隆?馬斯克卻不斷在有助于特斯拉采用一種有爭議的自動駕駛方法，即僅使用攝像頭。馬斯克在2021年發推文說：“人類駕駛使用的是眼睛和生物神經網絡，所以攝像頭和硅神經網絡才是實現自動駕駛通用解決方案的唯一途徑?！贝蠖鄶?shù)激光雷達傳感器的機械性復雜和成本高（不久前，可能使每輛車的價格增加數萬美元），這無疑有助于形成了馬斯克的觀點。早在2016年，他就宣布“所有出廠的特斯拉汽車都具備5級自動駕駛所需的硬件”，這意味著僅配備攝像頭和計算機的汽車就已經具備實現完全自動駕駛所需要的條件。
7年過去了，在經歷了多次撞車事故之后，特斯拉仍未超越2級自動駕駛，交通安全專家開始質疑馬斯克拒絕激光雷達的做法。不過，使用昂貴的傳感器會減緩高級駕駛輔助系統和全自動駕駛的推廣。但是，將這些傳感器的成本降低到汽車制造商滿意的水平，仍然是激光雷達制造商難以實現的目標，他們還必須考慮如何將這些設備添加到汽車上，而不影響車輛的美觀。
作者的長距離激光雷達的工作原型機比最終的成品要大得多。
■十大网投正规信誉官网■十大网投靠谱平台 和Analog Photonics公司（2016年拆分自麻省理工學院）的其他同事希望打破這一僵局。 ■十大网投正规信誉官网■十大网投靠谱平台 正在開發一種微小的芯片級相控陣激光雷達，有望削減成本和簡化集成。在本文中， ■十大网投正规信誉官网■十大网投靠谱平台 將解釋所遇到的一些技術挑戰，以及 ■十大网投正规信誉官网■十大网投靠谱平台 如何一步步邁向商業化。
現在，超過一半的新車配備了一個或多個雷達傳感器。它們屬于固態傳感器，每個成本不到100美元，而且體積小，可以隱蔽地放置在車輛上。它們有多種用途，包括自動緊急制動和自適應巡航控制，以及車道保持和其他高級駕駛輔助功能。
然而情況并非不斷如此。早期的汽車?yán)走_(dá)很大，采用機械操縱方式，發射短脈沖無線電波，性能有限。但自從采用了電子掃描和陸續在波發射后，汽車?yán)走_(dá)的性能提升、成本下降，迎來了廣泛的應用。
激光雷達現在正在經歷同樣的演變。這項技術在2016年左右開始受到關注。10年前的美國國防高級研究計劃局（DARPA）挑戰賽中，有安裝激光雷達傳感器的參賽車輛取得了成功，受此啟發，許多公司開始為自動駕駛汽車開發定制系統。這些系統往往由現成的元件拼湊而成。
這些第一代激光雷達只能做到這一步。旋轉鏡或掃描鏡提高了成本，并使它們難以集成到車輛中。它們的可靠性也存在問題，脈沖操作在陽光直射的情況下會出現問題，且容易受到相鄰激光雷達的干擾。因此，現有的激光雷達傳感器無法滿足汽車行業嚴格的性能、可靠性和成本目標要求。
汽車制造商正在尋找高性能、長距離的激光雷達傳感器，且每個傳感器的成本要低于500美元。雖然激光雷達制造商已經取得了進步，但這個行業尚未開展到這一步。
■十大网投正规信誉官网■十大网投靠谱平台 公司選擇正面解決這些問題，設計完全構建在芯片上的激光雷達傳感器。這種芯片是由普通硅制成的光子集成電路，它沒有活動部件，無需外部硬件即可產生、發射和接收光線。而且它的體積很小，無論造型多么漂亮的汽車都可以很容易地把它安裝到車身上。
激光雷達與雷達很像，但它的工作范圍是光譜的紅外部分，波長通常在905到1550納米之間（相比之下，汽車?yán)走_(dá)的是幾毫米）。這種波長差異使激光雷達具有更好的空間分辨率，因?yàn)閺膫鞲衅靼l(fā)出的波可聚焦得更緊密。

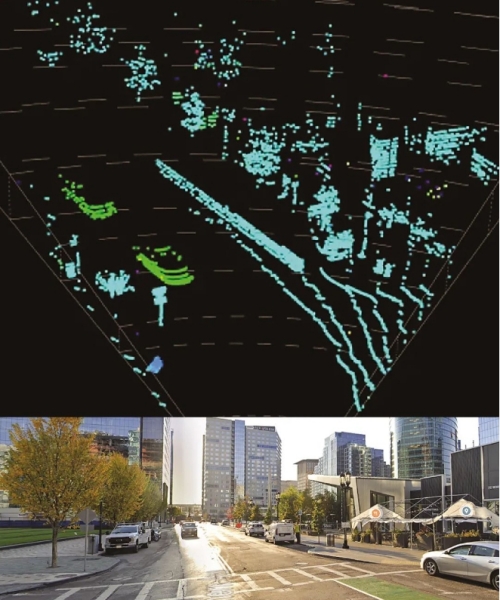

這張點云圖像是基于作者的激光雷達在一個繁忙十字路口(照片)附近取得的測量結果形成的。移動的汽車用綠色表示，靜止的物體用藍色表示。
與大多數早期雷達一樣，大多數早期汽車激光雷達使用了所謂的“飛行時間檢測”。它發出一個電磁能量短脈沖，擊中物體后反射回傳感器，傳感器會測量脈沖完成這一往返過程所需要的時間。接下來，裝置會利用光在空氣中的已知速度來計算與物體之間的距離。這些系統都有一些固有的局限性，尤其是基于這種原理構建的激光雷達容易受到陽光和來自其他激光雷達光脈沖的干擾。
大多數現代雷達系統采用完全不同的工作方式。它們并不發出脈沖，而是陸續在發射無線電波。這些無線電波的發射頻率也不是固定的，它們會在一個頻率范圍內來回掃動。
要理解為什么這樣做， ■十大网投正规信誉官网■十大网投靠谱平台 需要知道當兩個不同頻率的信號以不完全疊加的方式組合在一起時會發生什么：將產生兩個新的頻率，即最初混合在一起的兩個頻率的和與差。這一過程被稱為“外差法”，于1901年首次展示，此后廣泛應用于無線電設備。
調頻陸續在波（FMCW）雷達的原理是，當兩個不同頻率的信號以這種方式混合時，產生的信號頻率為前兩個信號的頻率之差。調頻陸續在波雷達在輸出信號（實際上是其衰減版本，通常稱為“本地振蕩器”）和反射信號之間進行混頻，二者頻率不同，因?yàn)檩敵鲂盘?hào)會在一個頻率范圍內掃動。因此，當反射信號返回傳感器時，輸出信號的頻率將與反射波首次離開雷達天線時的頻率不同。
如果反射信號往返時間很長，那么頻率之差就會很大。如果反射信號只需要很短的時間就能反射回來，那么頻率之差就會很小。因此，輸出信號和反射信號之間的頻率差異可以用來衡量目標距離。
雖然調頻陸續在波系統比基于飛行時間的系統更加復雜，但它靈敏度更高，基本上不受干擾，除了測量與目標的距離之外，還可以用來測量目標的速度。
汽車激光雷達現在也采用了類似的方法。調頻陸續在波激光雷達會稍微改變發射光的頻率，從而改變它的波長，然后將反向散射光與發射光頻率上的本地振蕩器相結合。順利獲得測量接收光和本地振蕩器之間的頻率差，系統可以確定與目標的距離。此外，還可以提取移動目標的多普勒頻移，展示目標靠近或遠離傳感器的速度。
這種能力有助于快速識別移動目標和區分以不同速度移動的緊密間隔的物體。速度測量還可以用來預測其他車輛的移動，甚至感知行人的姿勢。飛行時間系統無法給予這個額外維度的數據，因此調頻陸續在波系統有時也被稱為“4D激光雷達”。
正如你所想象的，調頻陸續在波激光雷達系統使用的激光源與飛行時間系統非常不同。調頻陸續在波激光雷達陸續在發射光，并且這種光具有相對較低的峰值功率。激光功率水平類似于許多通信應用中使用的功率水平，這意味著光可以由光子集成電路產生和處理。這個微小的激光系統是實現芯片激光雷達的關鍵因素之一。
■十大网投正规信誉官网■十大网投靠谱平台 設計的光子集成電路可以使用光刻法在300毫米直徑的標準晶圓上制造，就像大多數集成電路一樣。因此， ■十大网投正规信誉官网■十大网投靠谱平台 可以利用互補金屬氧化物半導體制造業的成熟技術，將完整的激光雷達系統所需的各種光學組件組合在芯片上：激光器、光放大器、波導、分光器、調制器、光電探測器，以及 ■十大网投正规信誉官网■十大网投靠谱平台 的光學相控陣。

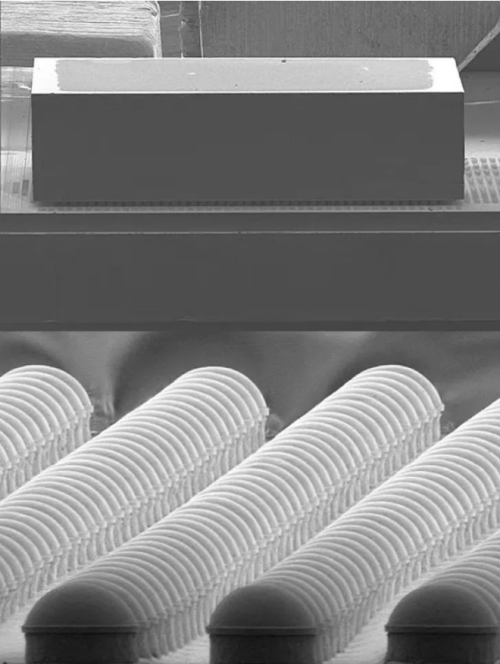

低倍電子顯微照片顯示激光雷達由兩部分組成:一塊硅光子芯片和一塊半導體芯片(上圖)。后者包含控制許多光子元件的電子設備。高倍顯微照片詳細展示了兩塊芯片之間電連接的微小銅凸點(下圖)
半導體制造的經濟性削減了這些元件的成本。將它們?nèi)考稍趩我恍酒弦灿兄诔杀镜慕档?。你?，所有的激光雷達系統都會發射光和接收光，所以發射和接收光學系統必須很好地對準。在用分立光學元件構建的系統中，精密直準的需求增加了復雜性、制造時間和成本。如果沒有精密對準，激光雷達可能會失效。而光子集成電路具有內在精密直準的特性，因?yàn)檫\(yùn)載光的波導是順利獲得光刻印刷定義的。
雖然有一些公司也在努力開發基于光子集成電路的激光雷達，但只有Analog Photonics公司解決了單芯片激光雷達不需要以機械方式掃描場景的問題。 ■十大网投正规信誉官网■十大网投靠谱平台 使用光學相控陣取代機械掃描，以電子方式來控制光束方向。
掃描是激光雷達的一個重要方面，也是這項技術的關鍵挑戰之一。系統順利獲得一束或多束激光束掃描場景，構建其周圍環境的圖像。為了快速探測和識別目標，激光雷達必須快速掃描整個視野，以足夠高的分辨率來區分不同的物體。
最初，激光雷達傳感器掃描順利獲得旋轉傳感器或在光束路徑中引入旋轉鏡。其結果是硬件既笨重又昂貴，且往往不可靠。
雖然一些雷達采用機械方式指向它們的天線，這在機場和碼頭上很常見，但還有一些雷達使用相控天線陣列，以電子方式操縱雷達波束。這項技術調整每個天線發出信號的相位，使得無線電波的相互干擾在一個方向上是建設性的，而在其他方向上是破壞性的。順利獲得調整每個天線的信號相位，雷達可以改變這些信號建設性地組合形成波束的方向。
電子相控陣是汽車?yán)走_(dá)首選的波束控制技術。 ■十大网投正规信誉官网■十大网投靠谱平台 認識到相控陣的物理特性適用于電磁波譜的所有頻率，包括光學頻率，因此決定在固態激光雷達中使用這種方法。在美國國防高級研究計劃局“模塊化光學孔徑構建模塊”（MOABB）計劃的援助下，在幾家汽車合作伙伴（尚不能透露其名稱）的幫助下，Analog Photonics公司開發了片上光學相控陣。
在這些陣列中，芯片頂部的表面既用作發射孔，也用作接收孔，這是能量離開和返回芯片的地方。片上光學移相器和發射器由定制的電子設備單獨控制，控制極窄光束的方向，光束的寬度只有幾毫米。
要取得足夠大的有效轉向范圍，需要數千個間隔緊密的移相器。例如，對于工作波長為1550納米的激光雷達，移相器必須相距1.5微米，才能實現60度的轉向范圍。
你可能想知道這種光學相移是如何完成的。它需要改變芯片中許多微米級光波導透明材料的光學特性，這些光波導將光從產生光的激光器引導到發射光的孔徑。如果能夠改變波導材料中的光速，就能改變離開波導光波的相位。

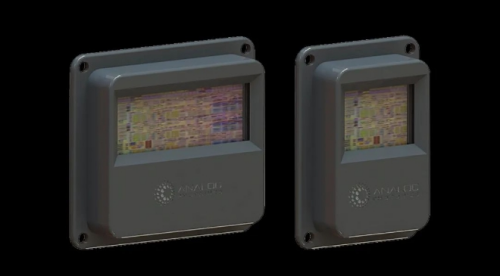

這兩張圖展示了現在正在開發的激光雷達模型的預期外觀。左圖設計用于長距離、窄視野右圖設計用于短距離、寬視野
這里的材料就是硅，對于紅外波長的光來說，它是透明的。改變硅中光速的一種方法是讓聲波穿過它，這是華盛頓大學研究人員正在研究的一種用于激光雷達的技術。另一種方法是改變溫度：硅越熱，順利獲得它的光越慢。這就是熱光移相器背后的原理。
由于一塊芯片上有數千個移相器，因此要確保每個移相器的功耗低到只有幾微瓦，這一點很關鍵。這在加熱的情況下很難做到。為此 ■十大网投正规信誉官网■十大网投靠谱平台 避開了加熱需求，采用電光而不是熱光移相器。這種方法還使 ■十大网投正规信誉官网■十大网投靠谱平台 能夠更快地改變光束方向，以超過每秒一百萬條掃描線的速度穿越視野。
盡管如此，還要克服一項挑戰，即如何將眾多緊密間隔的光波導與調整其中光速所需的電子設備連接起來。 ■十大网投正规信誉官网■十大网投靠谱平台 使用倒裝芯片技術解決了這個問題：一塊互補金屬氧化物半導體芯片上有數千個涂有焊料的銅凸點，間距約為75微米，差不多是人頭發直徑的一半。順利獲得這個方案， ■十大网投正规信誉官网■十大网投靠谱平台 的硅光子芯片可以與半導體電子芯片實現永久配合，其中，半導體電子芯片包含所需的數字邏輯和一組相匹配的銅凸點。然后，對電子芯片發出簡單指令就可以驅動數千個光子元件以適當?shù)姆绞綊呙韫馐?/p>
現在，Analog Photonics公司已經制造并向行業合作伙伴交付了全球第一批全固態光束掃描激光雷達原型機，這些合作伙伴是直接向汽車制造商給予汽車設備的公司。 ■十大网投正规信誉官网■十大网投靠谱平台 已經解決了大部分基礎工程挑戰，現在專注于提高激光雷達的性能，以滿足產品的技術指標。 ■十大网投正规信誉官网■十大网投靠谱平台 希望將 ■十大网投正规信誉官网■十大网投靠谱平台 的發明轉化為實際產品，在2025年為汽車行業生產大量樣品。
當下， ■十大网投正规信誉官网■十大网投靠谱平台 正在開發兩種不同版本的激光雷達：一種是長距離版本，安裝在汽車前部，用于高速公路行駛；另一種是短距離版本，視野更廣，可給予車輛周圍環境的完整覆蓋。這兩種傳感器的光子集成電路具有不同的光學相控陣，但同時共享同一個后端信號處理機制。
■十大网投正规信誉官网■十大网投靠谱平台 預計，最快在2024年， ■十大网投正规信誉官网■十大网投靠谱平台 一些競爭對手（如Cepton和Luminar等公司）制造的相對低成本的激光雷達傳感器將開始出現在一些頂級汽車上。隨著 ■十大网投正规信誉官网■十大网投靠谱平台 正在研究的這種低成本固態傳感器的上市，激光雷達將在這個十年結束前廣泛應用于新車。
但是激光雷達的未來不會就此結束。市場預測者預計激光雷達將有許多其他應用，包括工業自動化和機器人、移動設備應用、精準農業、測量和游戲。 ■十大网投正规信誉官网■十大网投靠谱平台 和其他人在硅光子集成電路方面所做的工作應該有助于讓那個充滿激光雷達的光明未來早日到來。
作者：Michael R. Watts, Christopher Poulton, Matthew Byrd, Greg Smolka
