微波組件中的大量電路片、 芯片和微模塊等均采用導電膠進行粘接， 由于微波組件具有多品種、小批量的產品特點，手工粘接仍然是其主要裝配方式之一，手工粘接質量對產品性能指標的實現和長期使用的可靠性均有較大影響。將多年的手工粘接操作經驗與相關工藝規范相結合，從準備、點膠、貼裝、固化和檢驗等環節對手工粘接技巧進行了概述，上述經驗總結順利獲得長時間生產驗證，對手工粘接的質量和效率均有明顯的提升作用。

微波組件作為軍用電子裝備的關鍵組件之一，具有芯片集成度高、功能多、體積小、 重量輕和可靠性高等特點，在各型電子裝備中大量應用。導電膠作為一種同時具備粘接性和導電性的膠黏劑，具有良好的環境友好性、溫和的工藝條件、應力小和使用方便等特點，成為電子工業中必不可少的材料。

微波組件中大量的電路片和芯片等都采用導電膠粘接方式裝配，由于軍用微波組件多品種小批量的特點，手工粘接的方式仍是主要的裝配方式之一。因此，手工粘接不僅在質量方面對產品性能指標實現和長期使用的可靠性有較大影響，而且該工序的生產效率也會直接影響微波組件的整件產出效率。本文將多年的手工粘接操作經驗與相關工藝規范 相結合，從準備、點膠、貼裝、固化和檢驗等環節對手工粘接技巧進行了概述，以促進手工粘接質量與效率的提升。

【01 準備】

手工粘接前的準備工作主要包括人員、工具和設備（含儀器）、物料的準備。

1.1 人員

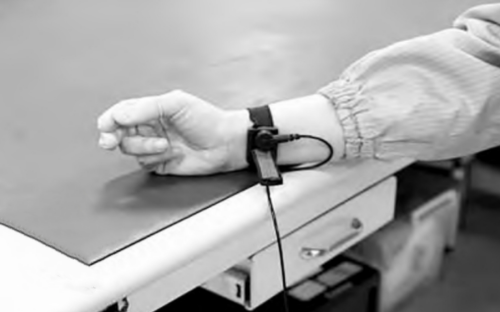

人員準備主要有兩方面，即：技能水平和穿戴防護的準備。技能水平方面要求操作人員手指、手腕和手肘穩定，手眼協調一致，操作人員需已具備相應的技能水平，應持證上崗。在手工操作的微組裝工藝中，元器件對靜電極為敏感。穿戴防護方面則是主要基于產品的特點要求， 操作人員需佩戴防靜電手腕和指套等（如圖1所示），以免對產品造成靜電損傷或者表面污染。另外，在凈化間操作還應滿足凈化間的具體穿戴要求，如穿凈化服、鞋、帽和佩戴口罩等。

圖1 操作人員穿戴要求

1.2 工具和設備 （含儀器）

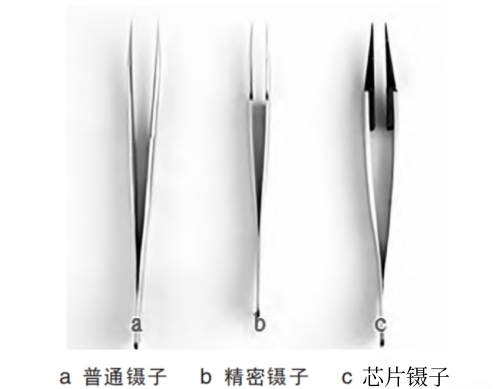

手工粘接所使用的工具根據所粘接物料會有所差異，但鑷子是粘接的關鍵工具，而且應根據所夾取的物料選擇合適的鑷子，以免夾傷物料。粘接常用的鑷子有如圖2所示的3種，即：如圖2a所示的普通鑷子，用于夾取各種電路片、模塊；如圖2b所示的精密鑷子，用于夾取元器件；如圖2c所示的芯片鑷子，用于夾取尺寸小、厚度薄的易碎管芯， 如砷化鎵芯片等。

圖2 粘接常用的鑷子

手工粘接使用的主要設備（含儀器）有點膠機、烘箱、顯微鏡和萬用表等，如圖3所示。粘接前應該確認設備性能正常，具體可依據設備或儀器的檢驗或使用有效期、指示燈或面板顯示情況來判斷，如果設備異常，則應停止使用。

圖3 粘接主要設備

1.3 物料

手工粘接所涉及的物料主要包含以下兩類：

   a）待粘物料， 如微波腔體、 電路片、 管芯和微模塊等；

   b）粘接所使用的膠類耗材， 如H20E導電膠、8050導電膠、 高導熱膠、 紅膠和雙組份環氧膠等。

對于待粘接物料需進行3個方面的確認準備：

   a）齊套性確認，即所配物料與圖紙所要求的型號、圖形和數量相符；

   b）待粘接的電路片和芯片等應無損傷，另外， 電路片還應注意檢查有無毛刺， 如圖4～5所示， 因?yàn)槊滩粌H可能引入大量的多余物， 而且可能在后期裝配和使用過程中產生短路， 對產品性能和質量形成隱患；

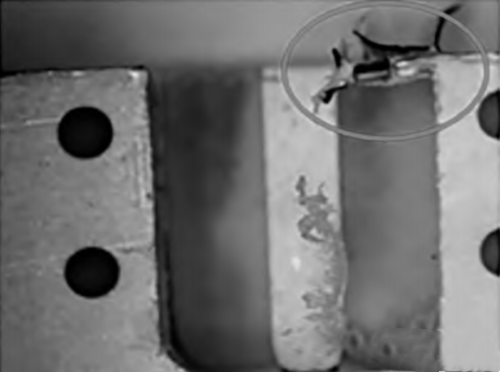

圖4 多層微印電路片毛刺

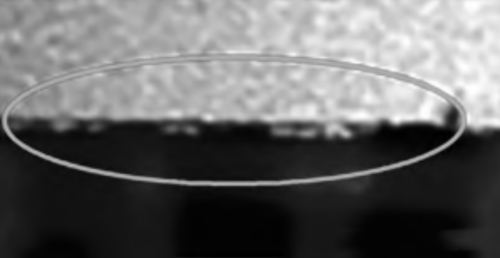

圖5 薄膜陶瓷電路片背面邊緣毛刺

c）應采用顯微鏡檢查待粘接的表面情況，應確保其干凈、無沾污，如圖6所示，若待粘面污染， 則會對粘接強度和接地性能造成極大的影響。

圖6 電路片和腔體表面污染情況

對于膠類耗材的準備主要是以下兩個方面：

  a）依據粘接工藝規范和圖紙技術要求選擇應使用的膠類， 如表1所示，尤其應注意H20E導電膠與8050導電膠的使用范圍要求（如果粘接至膨脹系數較大的鋁合金腔體上的陶瓷電路應采用8050膠）；

  b）注意膠是否在使用有效期內，雙組份膠配制后一般都有嚴格的有效期要求，超期則禁止使用， 當所配制的導電膠靜置時間較長或發現膠有明顯分層現象時應重新攪拌后再使用。

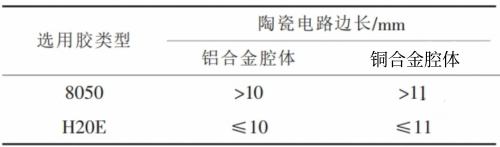

表1 粘接對象與膠的類型

【02 點膠】

手工粘接過程中的點膠主要包含點膠位置膠量控制和點膠圖形。其中，點膠位置主要依據圖紙所要求的粘接位置， 而膠量控制和點膠圖形則是影響粘接質量的關鍵之一。膠量少會直接影響粘接強度和接地性， 膠量多則會直接造成短路或者存在短路風險，如圖7所示。因此，對于大面積粘接或者外形精度高 （如LTCC等） 的批量產品建議使用自動點膠技術進行點膠，膠量控制更為一致且生產效率也更高。

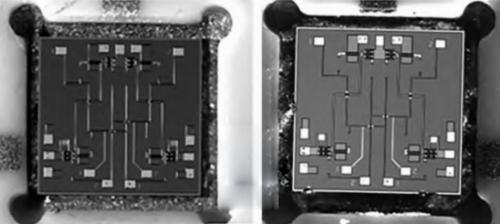

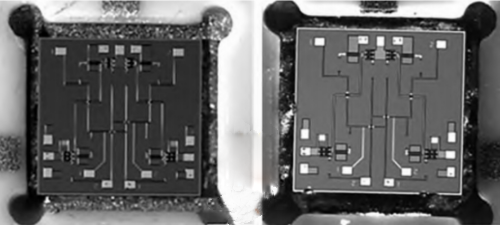

圖7 芯片膠溢出情況

對于手工點膠的膠量控制應主要從以下方面進行操作控制：第一時間，應清楚所粘接物料的需求膠量及溢出情況，理想的粘接器件膠是四周有膠溢出且不超出規定的粘接區域；粘接器件四周溢出可見膠量少于75%時可判斷為膠量偏少；粘接器件四周溢出超出粘接區域或超過器件厚度的1/2或到頂部時，可判斷為膠量偏多；其次，應從膠點大小進行控制， 膠點大小直接影響小尺寸器件粘接，如圖8所示，應熟悉各種尺寸的元器件所需膠點直徑， 以便順利獲得調節氣壓和出膠時間對所點膠點進行尺寸控制。

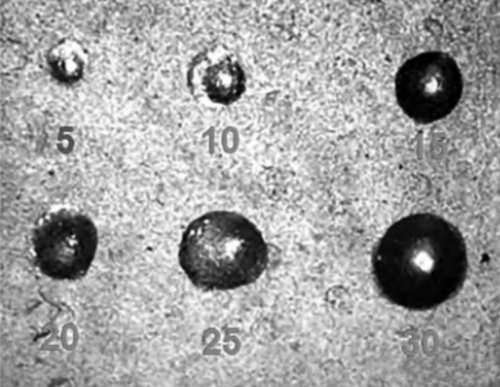

圖8 不同壓力對應的膠點大小 （單位：Pa）

對于點膠圖形控制 ， 則應注意圖形涂覆成“X”“二”“三”“K”“U”“米” 等形狀， 如圖9所示， 或者鋪散涂膠， 分布原則是膠中間多，邊沿少。點膠圖形不能形成封閉圈， 更不能形成“田”型， 以避免后續貼裝過程中膠層中由于封閉氣體而形成大量孔洞。另外， 點膠時還應注意避開微帶線的位置。

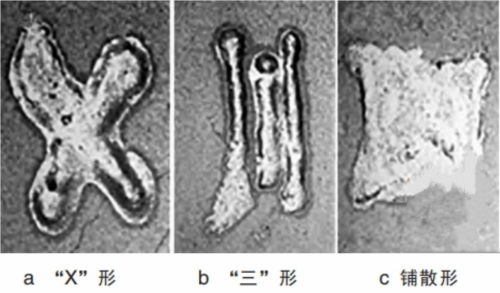

圖9 不同點膠圖形

【03 貼裝】

手工粘接貼裝過程應主要從貼裝位置和加壓方式兩方面控制。貼裝位置主要應考慮粘接位置可能響射頻性能， 微帶線之間應盡量對準， 管芯的輸入輸出焊點也應對準兩邊的微帶線， 避免偏移， 如圖10所示。

圖10 微帶對齊圖

加壓方式則主要是針對裸芯片， 由于微波件大量采用未封裝的裸芯片， 其不僅極薄、易碎、易蹦邊， 而且表面分布大量圖形， 極易被工具劃傷， 所以芯片貼裝的加壓過程是避免芯片損傷的關鍵。鑷子在下壓過程中應注意只能壓芯片無圖形的空白處。根據管芯的圖形分布及厚度， 具體有以下4種加壓方法。

a）中心施壓法

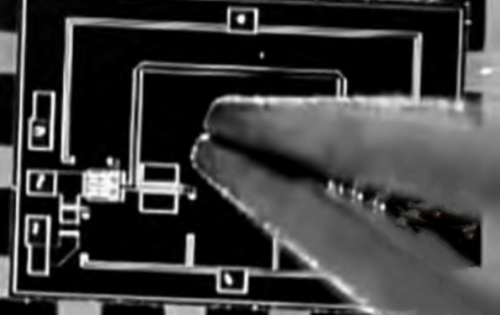

針對中心區域無圖形的管芯， 使用閉合的精密鑷子尖端在中心無圖形區域施壓， 如圖11所示。

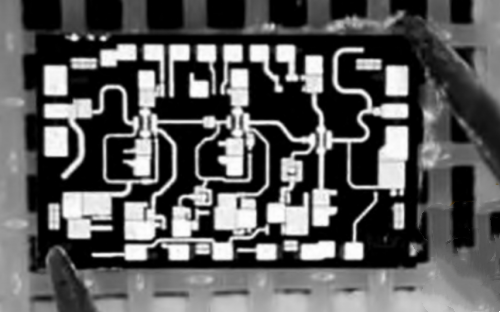

圖11 芯片中心施壓圖

b）平行施壓法

管芯的四周有空白區域， 使用張開的精密鑷子尖端在四邊無圖形區域分別平行施壓， 如圖12所示。如果管芯表面布滿圖形， 使用張開的精密鑷子尖端平行在管芯焊點處施壓， 注意不能在管芯的輸入輸出位置施壓 （因?yàn)楣苄镜妮斎胼敵鑫恢糜锌諝鈽蚧蛘唠娙荩?/p>

圖12 芯片平行施壓圖

c）對角施壓法

四邊電路圖形較滿， 只有對角有空白區域時，用張開或者閉合的精密鑷子尖端在管芯的4個角無圖形區域逐個施壓， 只能對角施壓， 不能同邊施壓， 如圖13所示。

圖13 芯片對角施壓圖

d）直接施壓法

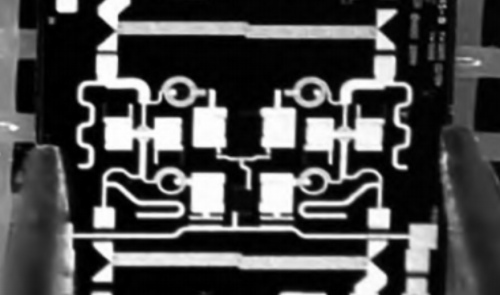

管芯本身厚度較高時， 使用精密鑷子夾取管芯兩側邊直接向下施壓， 如圖14所示。

圖14 芯片直接施壓圖

另外， 芯片貼放過程中還應注意逐漸加壓，注意減少水平位移。鑷子下壓過程中應注意芯片四周溢出的膠量變化。

【04 固化】

組件、 模塊粘接完成后應放入烘箱固化， 常用H20E導電膠與8050導電膠固化溫度與固化時間如表2～3所示。由于導電膠固化所需的時間隨著溫度降低需要大大延長， 因此對于尺寸較大的組件應注意適當延長固化時間。另外還應注意固化時不能疊放或者側放產品， 放入烘箱的產品不能再挪動， 避免固化過程中粘接件偏離粘接位置。

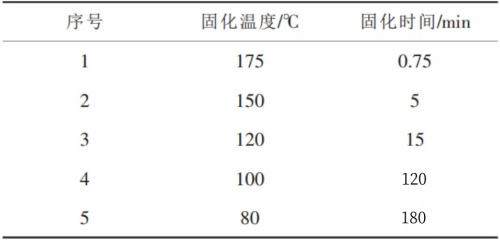

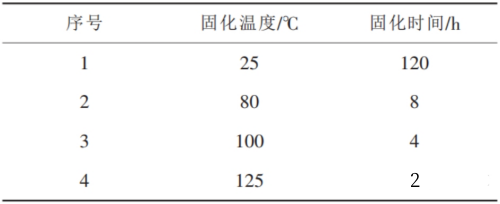

表2 H20E導電膠固化溫度與時間

表3 8050導電膠固化溫度與時間

【05 檢查】

粘接產品在送檢前需按要求進行自檢， 判斷產品是否合格。自檢的目的是及時發現并處理問題， 讓產品100%合格地轉入下道工序。根據操作經驗總結的常用的檢查方法有以下8種。

a）問題標記法

粘接過程中若發現短路、 導電膠污染等問題，用記號筆在問題處標記， 避免遺漏。檢查時重點檢查并處理標記處。

b）數量確認法

粘接完成后， 剩余待粘物料數量應為零。若有剩余物料， 對照?qǐng)D紙仔細檢查產品是否漏粘。

c）微帶對齊法

檢查管芯、 模塊、 電路片的輸入輸出與兩邊的微帶線是否對齊， 微帶對齊法可避免錯粘。

d）圖物對照法

對照?qǐng)D紙逐個檢查產品， 圖物對照法是為了檢查漏粘、 錯粘。

e）規律檢查法

觀察組件各通道的分布規律， 檢查時按照規律采用固定路線進行檢查。

f） 垂直目檢法

檢查產品正面是否損壞或有多余膠 ， 垂直目檢法是為了檢查產品錯粘、 漏粘、 短路和器件損壞。

g）側面斜視法

將組件側斜， 檢查側面的導電膠是否超過粘接件厚度的75%。超過75%視為不合格， 側面斜視法是為了檢查產品是否短路。

h）阻值測試法

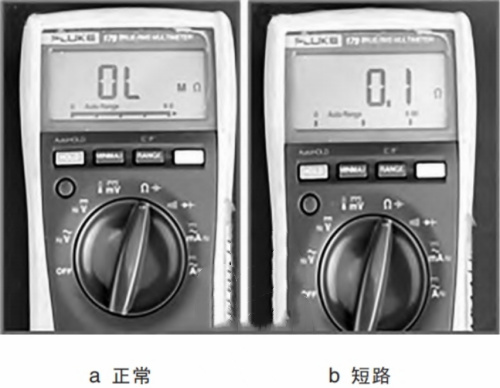

將三用表調到歐姆檔， 黑色表筆放在腔體、載板上或者接地 處， 紅色表筆放在被測物表面，查看三用表顯示值。電阻、 電容、 電路片阻值正常時顯示 “OL” （如圖15a所示）， 顯示數值 （如圖15b所示）說明已經短路。

圖15 粘接器件的不同狀態

【06 結束語】

本文順利獲得將多年的手工粘接操作經驗與粘接相關的工藝規范相結合， 從準備、 點膠、 貼裝、固化和檢驗等粘接的各個環節對手工粘接技巧進行了總結概括， 順利獲得長時間實際生產， 對手工粘接的質量和效率均有明顯的提升作用。
