一、在天線測量所需的設備
■十大网投正规信誉官网■十大网投靠谱平台 將嘗試使用天線測試設備來照亮測試天線，通常稱為被測天線，使用平面波。這個平面波近似地使用源天線（發射天線），具有已知的輻射模式和特性。在領域事件之后，測試天線大致是平面波。
天線測量所需的設備包括：
源天線和發射機 - 這種天線具有已知的模式，可用于照亮測試天線。
接收器系統 - 它決定順利獲得測試天線的功率大小。
定位系統 - 該系統用于測試旋轉天線，相對于源天線，以測量輻射模式作為功能的角度。
上述設備的一個框圖如圖1所示。

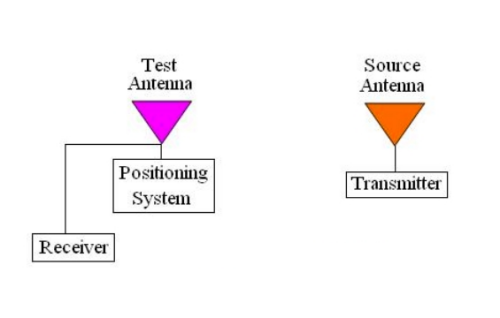

圖1、圖所需的天線測量設備.
這些組件將被簡要討論。源天線需要輻射能量在測試頻率上。它必須具有所需的極化和適當?shù)牟ㄊ秶?，以用于給定天線測試的平面波。源天線通常是喇叭天線或偶極子天線與拋物面反射鏡。
發射系統應該能夠給予穩定且恒定的功率。輸出頻率應該是可調的（可選），并且應該是合理穩定的（順利獲得發射機的頻率接近所需頻率并保持穩定的手段）。
接收系統只需足夠的功率來確定從測試天線接收的能量。這可以順利獲得簡單的功率計來實現，它是一種測量電磁波能量的設備。接收系統可以更復雜，包括高品質低功率測量放大器和更準確的檢測設備。
定位系統用于控制測試天線的方向。由于 ■十大网投正规信誉官网■十大网投靠谱平台 要測量輻射模式作為角度函數（通常在測試天線球面坐標上）， ■十大网投正规信誉官网■十大网投靠谱平台 需要測試旋轉天線，使源天線從不同角度照亮測試天線。定位系統就是為此目的而設計的。
一旦 ■十大网投正规信誉官网■十大网投靠谱平台 有了所需的所有設備（和要測試的天線）， ■十大网投正规信誉官网■十大网投靠谱平台 將需要將這些設備放置并在天線范圍內執行測試，這將在下一節中討論。
在進行天線測量之前， ■十大网投正规信誉官网■十大网投靠谱平台 第一時間需要選擇測量的位置。也許您想在車庫里進行測量，但是由于墻壁、天花板和地板的反射，這可能會導致測量不準確。進行天線測量的理想地點是在室外空間，其中沒有反射發生。然而，考慮到現在太空旅行的昂貴性， ■十大网投正规信誉官网■十大网投靠谱平台 將重點放在地球表面上的測量位置。有兩種主要類型的測量范圍，即自由空間范圍和反射范圍。反射范圍被設計成在測試區域內支持大致平面波的共振反射。 ■十大网投正规信誉官网■十大网投靠谱平台 將專注討論更為常見的自由空間范圍。
二、自由空間范圍
自由空間范圍是專為模擬在太空中進行的天線測量而設計的測量位置。這意味著要盡可能抑制來自附近物體和地面的反射波，以確保測量的準確性。最流行的自由空間范圍包括暗室、高架范圍和緊湊型范圍。
電波暗室
電波暗室是專為室內天線測試而設計的場所，其墻壁、天花板和地板覆蓋有特殊的電磁波吸收材料。選擇室內范圍的原因在于，在測試條件下，相對于室外范圍，它能夠更加緊密地進行控制。這些吸收材料通常具有鋸齒和特定形狀，使得電波在商會內部反射呈現出相當有趣的特性。商會采用錐形設計，使得反射在多個方向上呈現出隨機性，最終形成隨機反射的趨勢，進一步提高了測試的準確性。下面是電波暗室的示意圖，以及一些測試設備的照片
暗室的缺點在于它們通常需要相當大的空間。為了模擬遠場條件，天線通常需要幾個波長的距離，因此需要盡可能大的暗室。然而，由于成本和其他實際限制，它們的大小往往受到限制。一些國防承包公司可能會使用極大的暗室來測試大型飛機的雷達截面或其他物體，這樣的暗室可能相當于籃球場的大小，盡管這并不常見。大學通常使用長度、寬度和高度為3-5米的暗室。由于尺寸的限制，射頻吸波材料通常在UHF和更高頻率上表現最佳，因此暗室在300兆赫以上的頻率上更為常見。最后，暗室還必須足夠大，以容納源天線的主瓣的一側墻壁、天花板或地板。
高架范圍
高架范圍是一種室外范圍設置。在這個布置中，源天線和被測天線都安裝在地面以上。這些天線可以安裝在山上、塔上、建筑物上，或者任何被認為適合的地方。通常，這涉及到非常大的天線或在低頻率范圍（VHF和<100兆赫以下）進行測量，這在室內可能變得更為復雜。高架范圍的基本示意圖如圖2所示。

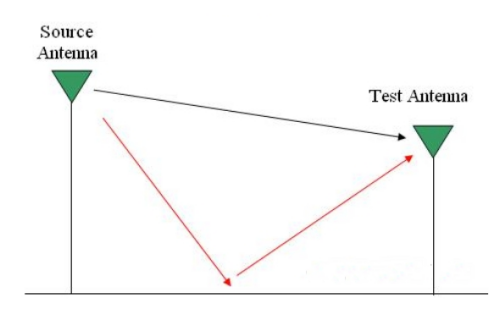

圖2、插圖升高范圍
在這里要澄清的是，源天線不一定要比測試天線的海拔高，我只是在這里這樣描述。在圖2中，兩個天線之間的視線（LOS）必須是通暢的，如黑色射線所示。所有其他路徑（如地面反射的紅色射線）都是不可取的。一旦源和測試天線的位置確定，測試運營商需要考慮提高的高度，并確定是否會發生顯著的反射，并嘗試以最小化這些表面反射。通常會使用射頻吸波材料或其他材料，將偏離測試天線的光線引導遠離，以達到這個目的。
契約范圍
契約范圍必須設置在測試天線的遠場內，原因是測試天線接收的波應該是最大精度的平面波。由于天線輻射的是球面波，因此天線需要足夠遠，以確保從源天線發出的輻射波近似為平面波 - 見圖3。

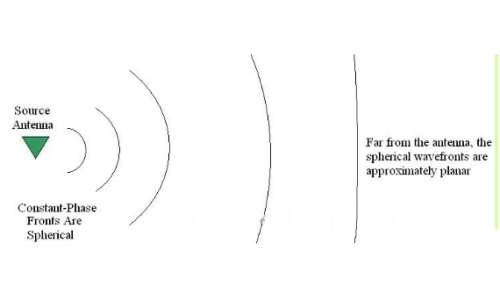

圖3、一個源天線輻射波與球面波前
然而，對于室內電波暗室，通常存在無法實現足夠分離的問題。解決這個問題的方法之一是采用一個緊湊的范圍。在這種方法中，源天線面向一個反射器，其形狀被設計成近似平面，以反射球面波。這與碟形天線的基本原理非常相似，如圖4所示。
圖4、緊湊型 - 從源頭上天線的球面波反映平面（平行）。
拋物面反射器的長度通常需要是測試天線長度的數倍。在圖4中，源天線的輻射被反射器抵消，因此它不會以反射光線的方式傳播。為了防止任何直接輻射（相互耦合）從源天線傳播到測試天線，必須小心操作。
