I/Q信號，即“In-Phase”和“Quadrature”的縮寫，是射頻通信和信號處理領域中至關重要的概念。然而，這一術語背后隱藏著一些深?yuàn)W的原理，本文將深入探討I/Q信號的特性以及它們?cè)谡徽{(diào)制中的廣泛應用。

I/Q信號的本質

“I”代表“In-Phase”，“Q”代表“Quadrature”，但這兩個術語本身并沒有獨立的意義。相位是相對的，而“同相”和“正交”只有在相對于另一個信號或參考點時才有意義。此外，“正交”一詞既用于描述信號，又用于描述與該信號相關的調制/解調技術，這為術語帶來了一些混淆。

在基本層面上，“同相”和“正交”描述了兩個具有相同頻率且相位相差90°的正弦波，其中I信號是余弦波，Q信號是正弦波。這兩者相互正交，或者說相互位于“四分之一波長”的相位關系中。

需要理解的第一件事是，I/Q信號始終是幅度調制的，而非頻率或相位調制。在I/Q調制器中，調制I/Q正弦波的信號不會使它們始終為正。換句話說，I/Q調制涉及將I/Q波形乘以可能具有負電壓值的調制信號，因此“幅度”調制可能導致180°相移。

I/Q信號的疊加

當考慮 I 和 Q 信號本身時，它們并不具有很大的趣味性。然而，有趣的是當引入 I 和 Q 波形時。實際上，順利獲得簡單地改變 I 和 Q 信號的振幅（僅振幅），然后將它們相加，可以實現任何形式的調制。

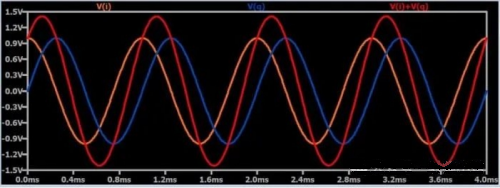

如果將相等振幅的 I 和 Q 信號相加，結果將是一個正弦曲線，其相位位于 I 信號相位和 Q 信號相位之間。

換句話說，假設 I 波形的相位為0°，Q 波形的相位為90°，那么相加信號的相位將為45°。要?jiǎng)?chuàng)建調幅波形，只需對單個 I 和 Q 信號進行調幅。顯然，順利獲得將兩個振幅相加或減去的信號來創建信號，將導致信號的振幅增加或減小。然而，必須確保應用于 I 信號的幅度調制與應用于 Q 信號的幅度調制相同，以避免相移問題。

振幅到相位

相位調制以相位移鍵控的形式實現，在現代射頻系統中扮演著重要的角色，順利獲得調整 I/Q 信號的振幅，相位調制可以得以便捷實現

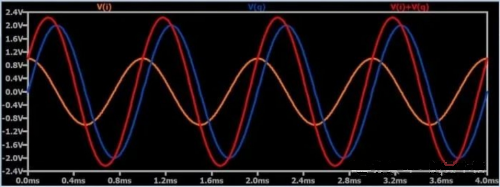

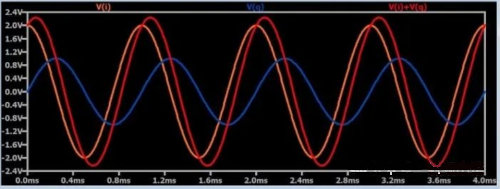

正如 ■十大网投正规信誉官网■十大网投靠谱平台 所分析的，順利獲得增加一個波形相對于另一個波形的振幅，會導致總和信號偏移到振幅更高的波形。這個現象非常直觀：如果 ■十大网投正规信誉官网■十大网投靠谱平台 去除 Q 波形，總和信號將直接跟隨著 I 波形的相位，因?yàn)閷?I 波形與零相加將得到與 I 波形相同的總和信號。

從上述討論中， ■十大网投正规信誉官网■十大网投靠谱平台 得出一個重要結論：I/Q 信號在信號處理中可以用于將信號偏移 90°（即每個方向 45°）。這意味著，如果 Q 的振幅減小到零，總和信號將持續偏移到 I 的相位；反之亦然，如果 I 的振幅減小到零，總和信號將不斷偏移到 Q 的相位。

順利獲得靈活地增加或減小各自波形的振幅， ■十大网投正规信誉官网■十大网投靠谱平台 可以在 I 和 Q 信號之間實現相位的變化。這一過程賦予了信號處理者更多的控制權，使其能夠根據需要調整信號的性質。這樣的靈活性在許多應用中都非常有用，特別是在通信和雷達等領域，其中需要對信號進行精確的調整和控制。

正交調制

正交調制”是指基于兩個正交信號之和的調制。換句話說，它是基于I/Q信號的調制。 ■十大网投正规信誉官网■十大网投靠谱平台 將以QPSK為例來說明正交調制的工作原理，在此過程中， ■十大网投正规信誉官网■十大网投靠谱平台 將看到I/Q信號的幅度調制如何產生超過90°的相移。

這是QPSK調制器的基本框圖，其過程如下：

數字?jǐn)?shù)據流處理： 第一時間，對數字?jǐn)?shù)據流進行處理，將兩個陸續在的位變換為兩個并行的位。這兩個位將同時傳輸，即QPSK允許一個符號傳輸兩個位。

本地振蕩器生成載波： 本地振蕩器生成一個載波正弦波。這個本振信號本身成為I載波，并施加90°相移以產生Q載波。

I和Q數據流與載波相乘： 將I和Q載波分別與I和Q數據流相乘。這兩個乘法操作產生兩個信號，然后將這兩個信號相加以產生QPSK調制波形

I 和 Q 數據流對 I 和 Q 載波進行幅度調制，如上所述，這些單獨的幅度調制可用于在最終信號中產生相位調制。如果 I 和 Q 數據流是從地延伸到某個正電壓的典型數字信號， ■十大网投正规信誉官网■十大网投靠谱平台 將對 I 和 Q 載波應用開關鍵控，并且 ■十大网投正规信誉官网■十大网投靠谱平台 的相移將在任一方向上限制在 45°。但是，如果 I 和 Q 數據流是雙極性信號，即如果它們?cè)谪?fù)電壓和正電壓之間擺動，則每當輸入數據為邏輯低電平時， ■十大网投正规信誉官网■十大网投靠谱平台 的“幅度調制”實際上是在反相載波（因?yàn)樨?fù)輸入電壓乘以載波會導致反轉）。這意味著 ■十大网投正规信誉官网■十大网投靠谱平台 將有四種 I/Q 狀態：

I 正常 和 Q 正常，I 正常 和 Q 反相，I 反相 和 Q 正常，I 反相 和 Q 反相

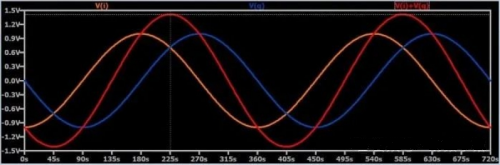

I 正常 和 Q 正常

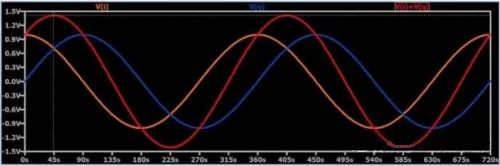

I 正常 和 Q 反相

I 反相 和 Q 正常

I 反相 和 Q 反相

在這四種情況下，總和產生的效果正是 ■十大网投正规信誉官网■十大网投靠谱平台 在 QPSK 信號中希望得到的：相位分別為 45°、135°、225° 和 315°。

參考文獻：Practical Guide to Radio-Frequency Analysis and Design
