引領數據中心性能飛躍的CPO硅光技術
共封裝光學（Co-packaged Optics，縮寫為CPO）是一種新型的光學封裝技術，旨在將光學元件直接封裝在芯片內部，可以順利獲得更短的光學路徑和更緊密的光學耦合實現更高效的光通信，同時也可以減少光學連接和對準的復雜性，從而實現更高密度的光電集成和更高性能的光通信系統。
CPO硅光技術有利于減少高速電通的損耗和管控成本，具備高級程度的CPO技術正迎來其開展黃金期。

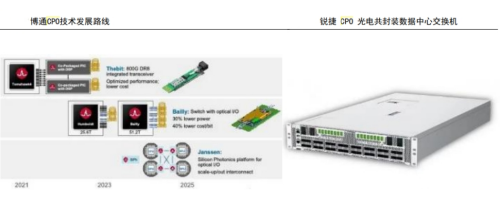

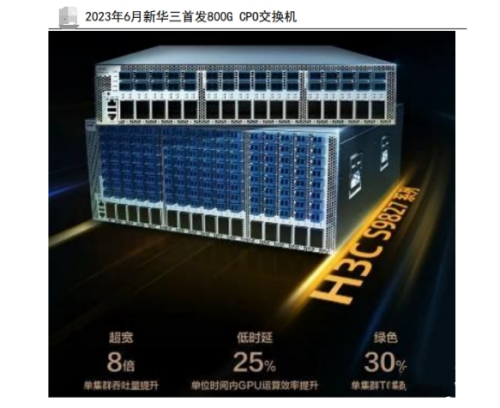

全球多家不同背景的大廠商已開始布局該領域研發。現在AWS、微軟、思科、博通、英偉達均在布局CPO技術和產品。比如：設備商思科和Juniper未來都將推出51.2T/s的CPO交換機；博通發布了基于光電共封裝（Co-Packaged Optics，CPO）技術的下一代交換機ASIC芯片的開展路線圖。國內廠商銳捷網絡正式推出首款應用CPO技術兼容液冷散熱模式的技術中心交換機。

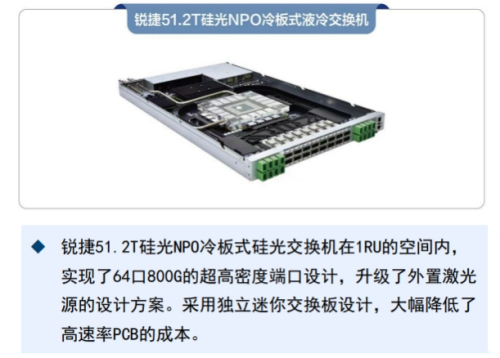

現在，硅光技術有兩個主要開展路線：CPO（Co-Packaged Optics）光電共封裝和NPO（Near Packaged Optics）光電近封裝。這兩種方案都能夠在提升數據中心性能的同時顯著降低能耗并且?guī)椭髽I(yè)管控成本。
CPO 的出現主要是為分析決高頻電鏈接距離的問題。數據中心帶寬的增長導致SerDes 速率不斷提升，功耗隨之增加。為了保障信號的高質量傳輸，優化 SerDes 功耗，信號傳輸距離將會相應縮短，即交換芯片和光模塊之間的封裝距離需要進一步縮短。除此之外，隨著數據中心內部流量的不斷增長，每根光纖的傳輸容量也在不斷提升，而數據中心光纖的單芯容量只有 100-400G，要做到大規模的數據吞吐意味著需要不斷增加通道的數量，CPO 可以提高集成度。根據數據顯示，順利獲得采用 CPO技術，光學連接所需的功率有望降低 50%以上。

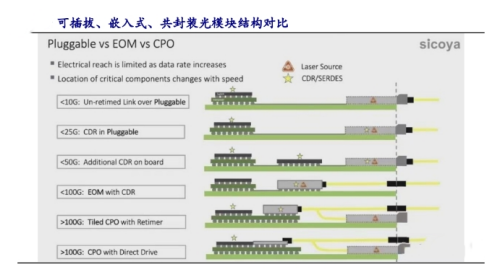

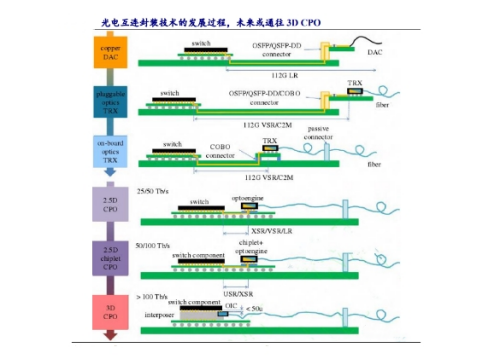

CPO 作為新型光電子集成技術，基于先進封裝技術將光收發模塊和控制運算的ASIC 芯片異構集成在一個封裝體內，形成具有一定功能的微系統。先進封裝技術是一種采用先進的設計思路和先進的集成工藝技術，如硅通孔、重布線, 、倒裝、凸點、引線鍵合等對芯片進行封裝級重構，能有效提升功能密度。下游行業對高容量（更多通道更高速率）、低能耗、低成本、可靠性的追求，帶動光模塊的光電互連封裝技術不斷創新演化。從最初的 AOC 有源光纜、可插拔光模塊，到 PCB 板載光模塊，到如今廣泛探討的 CPO 封裝，都是在適應不斷增長的數據量要求。

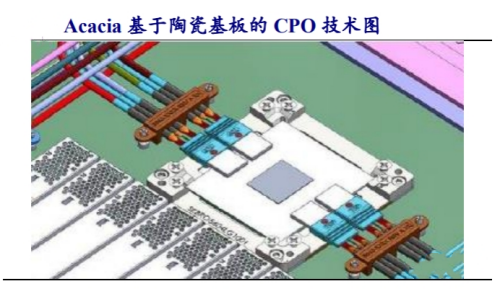

按照物理結構 CPO可分為 3 種技術形態：2D平面 CPO、2.5D CPO 和 3D CPO。
2D 封裝：是將 PIC 和集成電路并排放置在基板或 PCB 上，順利獲得引線或基板布線實現互連。2D 封裝的優點是易于封裝、靈活性高，EIC 和 PIC 都可以使用不同的材料、利用不同的工藝單獨制作。
2.5D 封裝：是將 EIC 和 PIC 均倒裝在中介層（interposer）上，順利獲得 interposer上的金屬互連 PIC 和 EIC，interposer 再與下方的封裝基板或 PCB 板相連。
3D 封裝：順利獲得將光電芯片進行垂直互連，可以實現更短的互連距離、更高的互連密度、更好的高頻性能、更低的功耗、更高的集成度以及更緊湊的封裝，是現在 CPO 技術研究的熱點和趨勢。
2022 年博通首次推出了一款基于 3D 封裝的光引擎，它將 PIC 倒裝在 EIC 上方，EIC 與 ASIC 芯片順利獲得基板互連。將 25.6Tbps 的 Tomahawk 4 交換機芯片和 4 個 CPO結構的光引擎封裝在一起形成一個交換機，單個 CPO 模塊支持 3.2Tbps，整個系統包含 4 個 CPO 模塊，共有 12.8Tbps 的帶寬。博通稱采用 CPO 的結構可以節約 40%的功耗和 40%的每比特成本。
散熱問題對于 CPO 來說具有重大挑戰。CPO 中放置光和電器件的空間十分狹小，并且光學器件對熱特別敏感。在 CPO 標準工作組所做的模擬仿真中，在風速 5m/s的條件下，當采用 16 個的 CPO 模塊和一個開關芯片模型設計時，開關芯片的溫度為 151.76℃，幾乎無法正常工作。
主流的熱可插拔模塊在維修時非常方便，但作為不可插拔的 CPO 封裝技術在維修時難度較高，因此測試、良率以及可靠性問題成為 CPO 產業化的關鍵。由于光芯片是直接與電芯片順利獲得先進封裝工藝封裝在一起的，如果某顆芯片發生了損壞，整個模塊就無法正常工作，這不僅使良率下降，也給測試帶來了諸多困難。CPO 的光學器件具有不同于以往開發的任何子組件的通道密度，這意味著現有的測試解決方案不能滿足測試要求?？煽啃砸缶唧w包括使用壽命、故障率等方面，提高產品可靠性可以大幅降低后續 CPO 的維護成本。

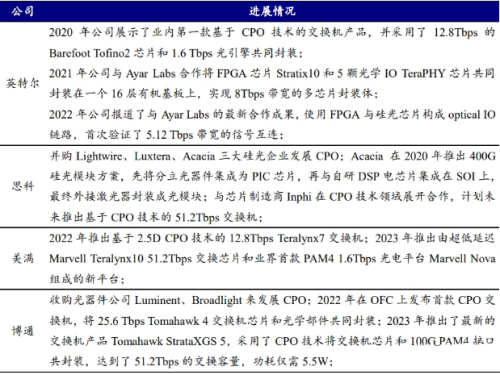

2020 年以來 CPO 逐漸從學術型研究成果轉變?yōu)槭袌?chǎng)需求的產品。如英特爾、博通、美滿科技等行業內龍頭企業均已推出多款基于 CPO 的量產產品，其他企業也在持續地布局相關產品，并推進 CPO 技術標準化。云服務廠商 Facebook 和 Microsoft創建了 CPO 聯盟，旨在打造一個平臺吸引各細分行業龍頭企業加入聯盟，有助于 CPO 標準的建立和產品的開展。
與國外相比，我國企業則普遍較晚進入 CPO 領域，在產品開發進度及技術研究方面存在明顯的差距。CCITA 牽頭的 CPO 標準是當前我國唯一原生的 CPO 技術標準，其目的是結合現在國內外在光互連技術開展及應用場景的差異，聯合國內光模塊、光收發芯片、電驅動放大芯片、光源、連接器等廠商，共同打造更加適合我國的 CPO 標準。光迅科技、中際旭創、華工科技、新易盛、阿里云、通宇通訊、海信、博創科技、聯特科技等都已開始涉足光電共封領域，但由于起步較晚，現在還沒有CPO 相關的產品推向市場，主要產品還都集中在 400G、800G 的硅光模塊。
