[科普]首個基于石墨烯的功能芯片
亞特蘭大佐治亞理工大學的研究人員開發了他們所稱的世界上第一種功能齊全的石墨烯基半導體。這一突破有望徹底改變電子領域，實現更快的傳統計算機，并為未來的量子計算機給予新材料。
CHRIS MCKENNEY/GEORGIA INSTITUTE OF TECHNOLOGY
這項研究于1月3日發表在《自然》
http://www.nature.com/articles/s41586-023-06811-0.epdf?sharing_token=63dOXeqzwcz5dCsrIo3TmNRgN0jAjWel9jnR3ZoTv0Mk9sT-x6tC4Rl7pLb2XsMtCLW-zV3dUDHJA5r4iJpAz3hD2JqvFPiFGk-_s_spjoJwuE2-TNBA4IVFG2WOV814NY9PqJ9yrLbZo4F28px7DIK70H08ETunekEsC_iuXuafEjnh7_V_xVINx4nUFMII-qHJq4KltgH8d8-PLFPVDs6evelDIh4GK-nrzbOnaPloYlmcX4wqeE6vBmRNqxrWxgGfevjXYMKNy_kqTn9KmqD3GplkC-KMt-zig6F1A-3r5-gJJlLKInKg3shnR-5WkOpCsJu3TLXa6uRmnXQyzeoYb-pWw7zLCpsobNpa_j4%3D&tracking_referrer=www.livescience.com雜志上，由佐治亞理工大學物理學教授Walt de Heer領導，重點是利用外延石墨烯
http://spectrum.ieee.org/graphene-makes-infinite-copies-of-exotic-semiconductor-wafers，這是一種碳與碳化硅（SiC）化學鍵合的晶體結構。這種新型半導體材料被稱為半導體外延石墨烯（SEC）——或者說，表觀石墨烯——與傳統硅相比，具有更強的電子遷移率，使電子能夠以明顯更小的電阻穿過。其結果是晶體管能夠在太赫茲
http://spectrum.ieee.org/tag/terahertz頻率下工作，其速度是當前芯片中使用的硅基晶體管的10倍。
De Heer將該方法描述為一種已知了50多年的極其簡單的技術的修改版本。de Heer說：“當碳化硅被加熱到1000°C以上時，硅從表面蒸發，留下富含碳的表面，然后形成石墨烯?！?br/>

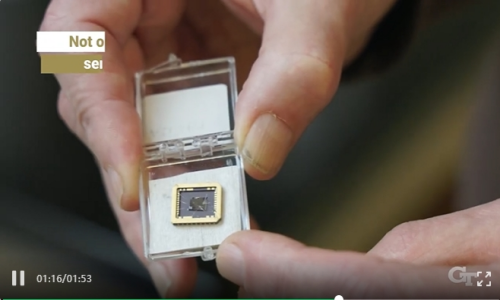

Georgia Tech Researchers Create First Functional Graphene Semiconductor
根據de Heer的說法，這個加熱步驟是用氬石英管完成的，其中將兩個SiC芯片的堆疊放置在石墨crucible中。然后，高頻電流順利獲得石英管周?chē)你~線圈，順利獲得感應加熱石墨crucible。這個過程大約需要一個小時。De Heer補充道，這種方式產生的SEC基本上是電荷中性的，當暴露在空氣中時，它會自發地被氧氣摻雜。順利獲得在約200°C的真空中加熱，可以很容易地去除這種氧摻雜。
de Heer說：“ ■十大网投正规信誉官网■十大网投靠谱平台 使用的芯片大約10美元，crucible大約1美元，石英管大約10美元?！?/p>
盡管自2008年以來人們就知道，順利獲得在真空中用SiC加熱石墨烯，可以使石墨烯表現得像半導體，但正是de Heer開發的方法使帶隙發生了變化。de Heer說：“如果使用上述改進的方法進行正確的結合，那么結合是非常規則的，遷移率非常大，正如 ■十大网投正规信誉官网■十大网投靠谱平台 在論文中所展示的那樣。”
半導體是任何電子設備中的關鍵部件，同時具有導體和絕緣體的特性。然而，硅作為半導體的主要材料
http://spectrum.ieee.org/topic/semiconductors/，在速度、發熱和小型化方面正達到極限。De Heer強調，由于硅的這些限制，整個計算歷史上的快速進步正在減速
http://spectrum.ieee.org/the-moores-law-machine。
“We have produced large areas of semiconducting SEC on defect-free, atomically flat SiC terraces.”
—Walt de Heer, Georgia Tech
石墨烯是一種排列在六邊形晶格中的單層碳原子，正成為硅的優良導體，有助于電子更有效地在材料中移動。盡管有這些優勢，但之前將石墨烯集成到電子產品中的努力面臨著挑戰，因?yàn)闆](méi)有帶隙，這是晶體管開關的關鍵因素。
在開發石墨烯的功能機會方面，已經進行了十年的工作，這涉及到將原子化學鍵合到石墨烯上，使其呈現出帶隙。De Heer指出，由于化學或機械組成方面的各種問題，以前的方法導致了低遷移率的半導體石墨烯。
例如，石墨烯帶被認為是有前途的，但它們只是具有非常特定寬度的半導體。這些帶狀物最好順利獲得化學方法制成，最終必須準確地沉積在基底上，然后用金屬絲互連。
de Heer說：“石墨烯納米帶已經取得了一些成功，但原則上，這項技術與半導體碳納米管技術非常相似，經過30年的納米管研究，半導體碳納米管不斷沒有成功?！?/p>
另一種給石墨烯帶隙的方法是在材料中添加褶皺。機械變形將打開帶隙，并且已經證明了高達0.2電子伏特的帶隙。（相比之下，硅的帶隙為1.12 eV，明顯更大。）小的帶隙使人們不清楚這些材料如何在應用中使用，而相對缺乏關于其遷移率的信息又增加了另一個復雜性。
de Heer說：“ ■十大网投正规信誉官网■十大网投靠谱平台 的研究與其他方法不同，因?yàn)?#32;■十大网投正规信誉官网■十大网投靠谱平台 在無缺陷、原子平坦的SiC平臺上生產了大面積的半導體SEC。SiC是一種高度開發、易于取得的電子材料，與傳統微電子加工方法完全兼容?！?/p>
在詳細闡述其突破的潛在應用時，研究人員指出，石墨烯基半導體可以在量子計算中發揮關鍵作用。這是因?yàn)楫?dāng)石墨烯在非常低的溫度下用于器件時，其電子表現出與光中所見類似的量子力學波狀特性。
de Heer說：“石墨烯電子的一個主要方面是， ■十大网投正规信誉官网■十大网投靠谱平台 可以利用硅電子中無法取得的電子和[電子]空穴的量子機械波特性。如果這是可能的，那么這就構成了電子技術的范式轉變?！?/p>
“The chips we use cost about $10, the crucible about $1, and the quartz tube about $10.”
—Walt de Heer, Georgia Tech
然而，De Heer和他的研究團隊承認，需要進一步探索，以確定石墨烯基半導體是否能超越現在先進量子計算機中使用的超導技術。
佐治亞理工大學的團隊沒有設想將石墨烯基半導體與標準硅或化合物半導體生產線相結合。相反，他們的目標是超越硅，利用碳化硅。他們正在開發方法，例如用氮化硼涂覆SEC，以保護和增強其與傳統半導體線路的兼容性。
將他們的工作與商用石墨烯場效應晶體管（GFET）進行比較，de Heer解釋說，有一個關鍵的區別：“傳統的GFET不使用半導體石墨烯，這使得它們不適合需要完全關閉晶體管的數字電子產品?！彼f(shuō)，他的團隊開發的SEC允許完全關閉，滿足數字電子產品的嚴格要求。
De Heer說，開發這項技術需要時間。“我將這項工作與萊特兄弟的第一次100米飛行進行比較。這將主要取決于開發它所做的工作。”
文章來源：IEEE電氣電子工程師學會
