無線接收機作為無線通信系統中最重要的一環，其性能的優劣直接影響到整個通信系統的通信質量。評價一個無線接收機好壞的關鍵參數有：接收靈敏度，相鄰/相間信道選擇性，單頻鈍化，干擾阻塞，動態范圍等等。 很難說出哪個指標最為關鍵，但是靈敏度確實是接收機一項最為重要的指標。
■十大网投正规信誉官网■十大网投靠谱平台 今天一起來學習一下 接收機靈敏度這個指標。
靈敏度定義
無線接收機的靈敏度定義為能夠?qū)崿F(xiàn)系統要求錯誤率所需要的最小信噪比的最弱射頻信號功率。這里的錯誤率包括誤碼率或者誤幀率。接收機的靈敏度也隨著具體的信號調制和特性，信號傳播信道和其他的噪聲電平而改變。不同通信系統對接收靈敏度的要求也不一樣。
通常無線接收機的靈敏度要求如下表所示：
Bluetooth: -70 dBm to -100 dBm
Wi-Fi: -40 dBm to -80 dBm
Cellular: up to -120 dBm
LoRa: up to -130 dBm
GNSS: -140 to -165 dBm
ZigBee: -85 to -92 dBm
看上去是不是也還好，但是如果把上面的dBm轉換成mW，你就能真正感受到無線接收機的厲害了。即使以毫瓦為單位，前面還得加好多零?？赡苡胐Bm 習慣了，即使做了好多年接收機的同學，可能也沒意識到原來接收機竟然這么牛x， 真是一點點的風吹草動，都能了如指掌啊。
Bluetooth: 0.0000001mW to 0.0000000001 mW
Wi-Fi: 0.0001 mW to 0.00000001 mW
Cellular: up to 0.000000000001mW
LoRa: up to 0.0000000000001 mW
GNSS: 0.00000000000001mW to 3.1622776602e-17 mW
ZigBee: 3.1622776602e-9 mW to 6.3095734448e-10mW
最牛逼的還是衛星導航系統，竟然能夠做到-165dBm，這個值可是非常接近底噪了。
靈敏度計算
接收機的靈敏度公式可以順利獲得接收機的噪聲系數來推導。那什么是噪聲系數呢？
在解釋噪聲系數之前， ■十大网投正规信誉官网■十大网投靠谱平台 先來熟悉一個名詞：載噪比CNR，射頻和模擬基帶信號的的電平和噪聲的比值稱為載噪比，以此將其和數字基帶信號的信噪比SNR做區分。
噪聲系數就是輸入載噪比和輸出載噪比之比。
公式如下：
上面公式中，Ps就是接收機輸入端期望的信號功率；PNi 就是接收機噪聲頻帶BW內的集成熱噪聲功率。
在共軛匹配下，集成熱噪聲功率PNi可以表示為：
上式中的k 就是著名的玻爾茲曼常數，
而 T0 就是室溫， T0=290K。
這樣 ■十大网投正规信誉官网■十大网投靠谱平台 就可以反推得到接收機輸入端的信號功率 Ps
假定根據靈敏度電平能夠得到定義的錯誤率所需要的最小輸出信噪比為（C/N）min， 那么就可以得到：
轉換為射頻中最常用的dB形式（Smin（dBm））就是，
進一步化簡就得到了這個熟悉的靈敏度公式：
式中

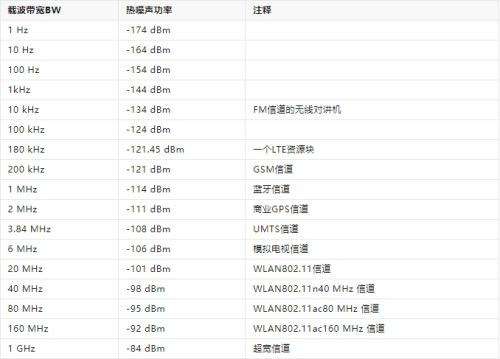

對于給定的通信系統，載波帶寬BW是一個已知值，不同載波帶寬BW，對應的熱噪聲功率如下表所示：
除了載波帶寬BW這個已知項之外，最小載噪比CNR，在無線通信標準中都有明確的定義，這樣接收機的靈敏度和噪聲系數NF 就是直接相關參量了。
比如，對于一個CDMA制式的移動無線接收機，已知當誤幀率為0.5%時的最大 CNR min 等于1dB，接收機載波帶寬為1.25MHz。這個無線接收機的靈敏度就是：
如果接收機的噪聲系數NF =6dB，那么這個移動接收機的靈敏度就是-108.9dB。
也就是說，靈敏度的設計直接就轉換成了噪聲系數的設計，而噪聲系數又是由接收鏈路中一連串的器件決定的。比如天線的損耗，濾波器的插入損耗IL，低噪聲放大器LNA的增益，等等。
所以為了提高接收機的靈敏度，就變成了如何降低接收鏈路的噪聲系數NF了。
