什么是載噪比 CNR？它和信噪比SNR到底有什么區別？

今天， ■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂為 ■十大网投正规信誉官网■十大网投靠谱平台 帶來了一個通信名詞——載噪比，通常寫作 CNR或者C/N。

顧名思義，載噪比就是載波功率和噪聲的比值，它是描述接收載波強度和接收噪聲強度的一個量，如下圖所示。通常載噪比越高，通信質量越好，并且接收機具有更好的通信穩定性和可靠性。

載噪比的計算與測量

根據上文的定義，載噪比CNR的計算就比較簡單了，就是接收信號載波功率C和總接收噪聲功率N的比值，即C/N， 按照射頻工程師比較習慣的dB表示就是：

這樣在測量得到接收信號載波功率和總噪聲功率之后，載噪比CNR就可以直接得到了。具體過程如下圖所示：

載噪比和信噪比有什么區別

與在數字化調制之前計算的信噪比不同，載噪比CNR是在調制后計算的，調制就是把信息加載到載波上的過程，而這個載波就是載噪比中“載”的來源。

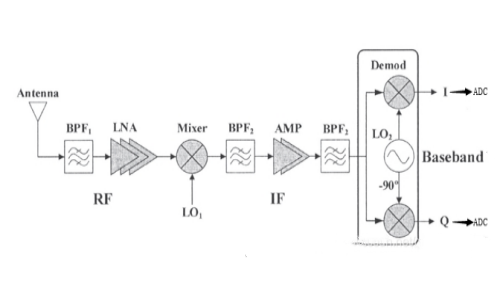

所以，調制解調就是信噪比和載噪比在通信系統中的分界線，如下圖所示。一個負責模擬射頻中信號的質量，一個負責數字基帶中信號的質量。

無論如何劃分，信噪比和載噪比都是描述通信系統信號質量的一個關鍵參數，對于射頻設計來說，都很重要。
