頻率源對一個系統很重要，是一個系統的核心。那么為什么頻率源用的最多的是鎖相環而不是DDS呢？

1.什么是DDS

直接數字頻率合成（DDS）。該技術使用數字數據處理來生成與固定頻率參考或時鐘源f相關的頻率和相位可調輸出。 在DDS架構中，基準或系統時鐘頻率由比例因子除以，比例因子由可編程二進制調諧字設置。

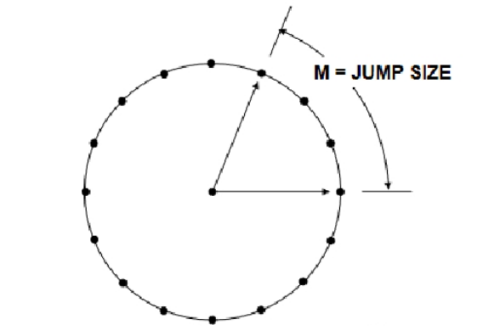

簡單地說，直接數字頻率合成器將一系列時鐘脈沖轉換為模擬波形，通常是正弦波、三角波或方波。如圖所示，DDS 主要有參考時鐘，相位累加器，存儲器 ROM，數模轉換器以及低通濾波器等 5 個模塊構成。

從DDS的架構實現來說，DDS相當于進行了一次AD、DA轉換，因此來說它遵循ADDA的一切原則，奈奎斯特采樣原則，ADDA轉換過程的量化誤差。

所以DDS有以下幾個特點

● DDS輸出理論上限就是1/2FC

● DDS因為是數字轉換，轉換頻率時間很快，可以達到ns

● DDS存在量化誤差（即雜散），且是固定不可調諧

● DDS是將相位量化，DDS的相位累加字（調諧字）字寬與實際ROM地址線不同，即相位量化字寬小于相位累加字寬，所以存在相位截斷雜散

● DAC的積分非線性和差分非線性，以及電平切換毛刺造成諧波和雜散的產生

● 頻率分辨率高

2.鎖相環

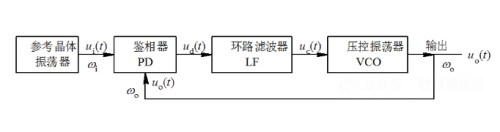

鎖相環是一個反饋電路，利用參考晶振頻率的高穩定性實現對vco輸出頻率的高穩定性控制。

● 鎖相環相比DDS而言，所有電路實現都是順利獲得硬件實現，鎖定時間相對而言較長，通常為幾十us~ms

● 但是鎖相環由于電路結構的原因，相位噪聲由兩部分構成，所以可以實現很好的相位噪聲。

● 雜散，鎖相環利用積分電路的低通特性，Δ-∑調制，可以實現對雜散的規避及優化，可以得到很好的雜散特性。

總結

DDS輸出頻率低，雜散大，鎖定時間快；對于輸出頻率較低場合可以考慮使用DDS

鎖相環雖然鎖定時間長，但是相噪好，雜散可優化和規避。對于系統中對指標要求較高，鎖定時間要求不高的場合優先考慮使用鎖相環。
