隨著產品不斷向小型化和高集成度的方向開展，微波多功能組件的應用越來越普遍。大多數多功能組件內部密集程度非常高，如包含不同電路板的疊層焊接，多種不同材質和厚度的電路板、水平接插件、垂直接插件、各種表貼元器件同時焊接，以及后道工序的功率芯片、普通芯片裝配、引線鍵合等，因涉及的工序太多，需要分溫度梯度進行焊接。使用常規的裝配工藝，電路板、高頻絕緣子接插件等的焊接精度和一致性差，生產效率低，并且高散熱要求的大功率芯片焊接一般需要使用傳統的Sn63Pb37或相近熔點的焊料，會與表貼元器件的焊接溫度重合導致表貼元器件焊點二次熔化，使產品可靠性下降。為了給芯片裝配預留更多的裝配梯度，必須優化電路板、接插件、表貼元器件的焊接工藝，減少溫度梯度，防止焊接芯片時發生二次重熔的現象

本文從產品的可制造性設計、工藝設計、工裝設計等方面入手，研究一種一體化焊接工藝，順利獲得規范設計細節、優化焊接工藝、改進焊接工裝，達到合并焊接工序、減少溫度梯度、降低操作難度、提高生產效率、提升裝配質量的目的。

1、可制造性設計優化

微波多功能組件因需實現的功能較多，且體積較小，因此一般情況下會導致內部密集程度很高。典型的多功能復雜組件殼體正反面均有空腔，正面腔有不同厚度的多層板、微波板，隔墻、表貼元器件及各類芯片，并且多層板上還需要疊加焊接微波板；反面腔有電路板、元器件及芯片；殼體水平方向有微波絕緣子、加電針、SMA、SMP、微矩形電連接器等接插件；殼體垂直方向有微波絕緣子、加電針、SMP等接插件。從結構上看，該組件需要焊接的部件太多，為了提升焊接一次成功率，需要在設計上進行優化。

1.1 接插件與殼體安裝孔尺寸優化

接插件與殼體安裝孔之間的配合關系對焊接狀態有較大影響。配合間距過大，會導致焊接后焊料偏少，縫隙或空洞較大，影響焊接可靠性；配合間距過小，會導致接插件塞入殼體孔時太緊或塞入困難。為分析決該問題，需要根據接插件尺寸對配合間隙進行設計，具體結構如圖1所示，要求既能保證接插件順利放入殼體安裝孔，又可確保焊料熔化后，迅速填滿焊縫，無明顯空洞或縫隙。同時還需要在殼體安裝中上設計焊料槽，用于存放焊料，既能精確控制焊料量，提升焊接一致性，又能提升產品的密封性能，但焊料槽的尺寸必須與殼體上的安裝孔、接插件外徑相匹配，否則會出現焊料量不合適的現象。

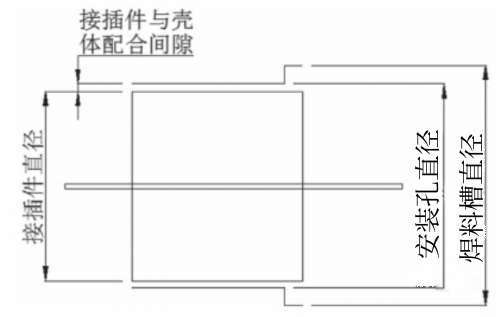

圖1 絕緣子安裝孔及焊料槽示意圖

1.2 電路板避銅優化

電路板避銅主要是為了避免焊接后的短路風險，特別是垂直絕緣子與電路板同時焊接時，垂直絕緣子內導體與電路板垂直孔互聯位置一旦避銅范圍不夠，就會導致焊接時焊料溢出，短路概率非常大。因此，需要對電路板垂直孔背面焊接處進行避銅優化，一般要求為：Φ避銅≥Φ接插件殼體安裝孔。具體要求如圖2所示，其中：圖2（a）為電路板垂直孔背面結構示意圖，由背面銅皮、避銅區和垂直金屬化孔組成；圖2（b）為電路板與垂直接插件安裝要求示意圖。順利獲得對電路板進行避銅優化，可以有效避免焊接短路的情況。

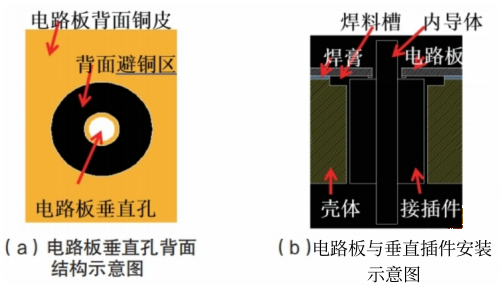

圖2 電路板垂直孔與垂直接插件配合安裝要求

2、工藝設計

微波多功能組件一般會用到功率較大的芯片，對散熱有較高要求，需要用熔點較高的焊料焊接，一般使用有鉛焊料如Sn63Pb37，為了防止芯片焊接時焊料重熔，需要前面工序使用的焊料的熔點高于Sn63Pb37，一般選擇無鉛焊料如Sn96.5Ag3Cu0.5。因此需要同時將正面腔和反面腔內的多層板、微波板、隔墻、水平接插件、垂直接插件和表貼元器件等使用無鉛焊料焊接在組件上，為了比較好的實現同時裝配這么多分部件，需要合理的安排裝配方法。

具體方案為：多層板正面的表貼元器件、微波板和隔墻使用鋼網印刷焊膏，表貼元器件使用自動貼片（可點涂貼片紅膠固定元器件），多層板背面與金屬殼體焊接的位置使用自帶助焊劑的焊料片，如圖3（a）所示，水平接插件和垂直接插件使用自帶助焊劑的焊料環，如圖3（b）所示。裝配時先將自帶助焊劑的焊料片放入金屬殼體對應位置，然后將正面已印刷好焊膏、使用自動貼片機貼好元器件的多層板背面朝下，放置在焊料片上，然后依次把微波板、隔墻放置在多層板上。接插件裝配時先在殼體對應安裝孔內放入接插件，然后在焊料槽里放入自帶助焊劑的焊料環。使用工裝固定好電路板、隔墻、接插件等分部件后進行回流焊接。

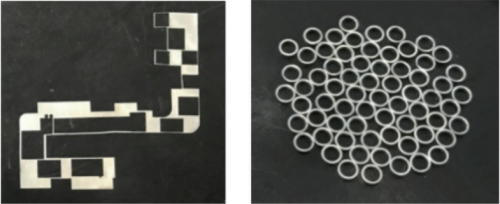

圖3 焊料片和焊料環示意圖

3、工裝設計

微波多功能組件由于結構緊湊、內部密集程度高、焊接溫度梯度受限等原因， 需要一次焊接的部件非常多，因此對工裝也提出了更高的要求，傳統的工裝已無法滿足實際使用要求。特別是不同電路板厚度不一樣，還有電路板、隔墻等疊加焊接，并且接插件等也都需要使用工裝固定，焊接時可能會出現電路板不貼合或接插件安裝不到位。為分析決這一問題，需要對工裝進行重新設計和優化，即：電路板可以使用壓塊和彈性頂針相結合的方法，頂針內部有彈性裝置，頂針前端在一定壓力下可以自由伸縮約2 mm，同時頂針后端有螺紋，可以調節高度，該工裝可以作為通用部件廣泛應用各類復雜組件的一體化工裝中。具體使用時壓塊壓在電路板上，彈性頂針抵住壓塊，彈性頂針固定在專用一體框架上，可以確保在彈性作用下，電路板焊接面始終緊密貼合，同時彈性頂針在專用框架上的位置可以根據需要進行調整，確保不同高度上的電路板都能被壓到。接插件也可以順利獲得彈性頂針進行固定，該彈性頂針也固定在專用一體框架上。一般情況下，只需要壓塊、彈性頂針、專用一體框架三部分組裝成一體化工裝就可以滿足復雜組件的裝配要求。

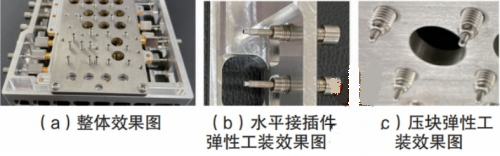

圖4所示的是微波多功能組件經上述優化并安裝好一體化工裝后的效果圖，工裝主要包括一體化框架、壓塊、彈性頂針等部件，能夠?qū)崿F(xiàn)多塊電路板、隔墻等疊加焊接，同時也能滿足有高度差的電路板，垂直及水平接插件、元器件等部件的同時焊接。

圖4 一體化工裝效果圖

由于增加了一體化工裝，組件整體熱容增加較多，所以回流焊曲線中需要適當延長保溫時間，根據組件結構不同，一般需要延長1～5 min，因網帶的速率是整體調整，因此需要順利獲得增加保溫階段的溫區數量來延長保溫時間。以使用Sn96.5Ag3Cu0.5無鉛焊料、十二溫區回流爐的回流焊曲線為例，調整后可供參考的溫區分布為：1～2溫區為預熱區，3～7溫區為保溫區，8～10溫區為回流區，11～12溫區為冷卻區，不同結構的產品可根據實際情況在此基礎上進行優化，一般情況能夠滿足多功能組件的回流焊接要求。

圖5為微波多功能組件焊接后局部效果圖，其中：圖5（a）為多功能組件多層電路板、元器件、隔墻同時疊層焊接圖；圖5（b）為多層板、微波板、隔墻同時疊層焊接圖；圖5（c）為不同高度電路板（含斜坡微波電路板）同時焊接圖；圖5（d）～圖5 （f）為多功能組件接插件焊接圖?？梢钥闯?，順利獲得優化可制造性設計、工藝設計、工裝設計后，使用一體化焊接工藝裝配的產品一次性成功率高、一致性好、對操作人員依賴小、焊接狀態良好、焊料量可控。

圖5 微波多功能組件焊接后局部效果圖

4、結論

1）順利獲得優化微波多功能組件中接插件安裝孔尺寸和電路板微帶避銅設計，可以提高多功能組件的可制造性。

2）順利獲得優化工藝設計，合并焊接溫度梯度，采用一體化裝配工藝，結合鋼網印刷、自動貼片、焊料片、焊料環的使用，可以有效簡化微波多功能組件的裝配流程，提升生產效率和裝配一致性。

3）順利獲得優化工裝，采用一體化彈性工裝，可以有效解決微波多功能組件在裝配過程中存在的電路板疊加焊接、焊接面存在高度差等問題，減少裝配過程對人的依賴，降低產品的裝配難度。
